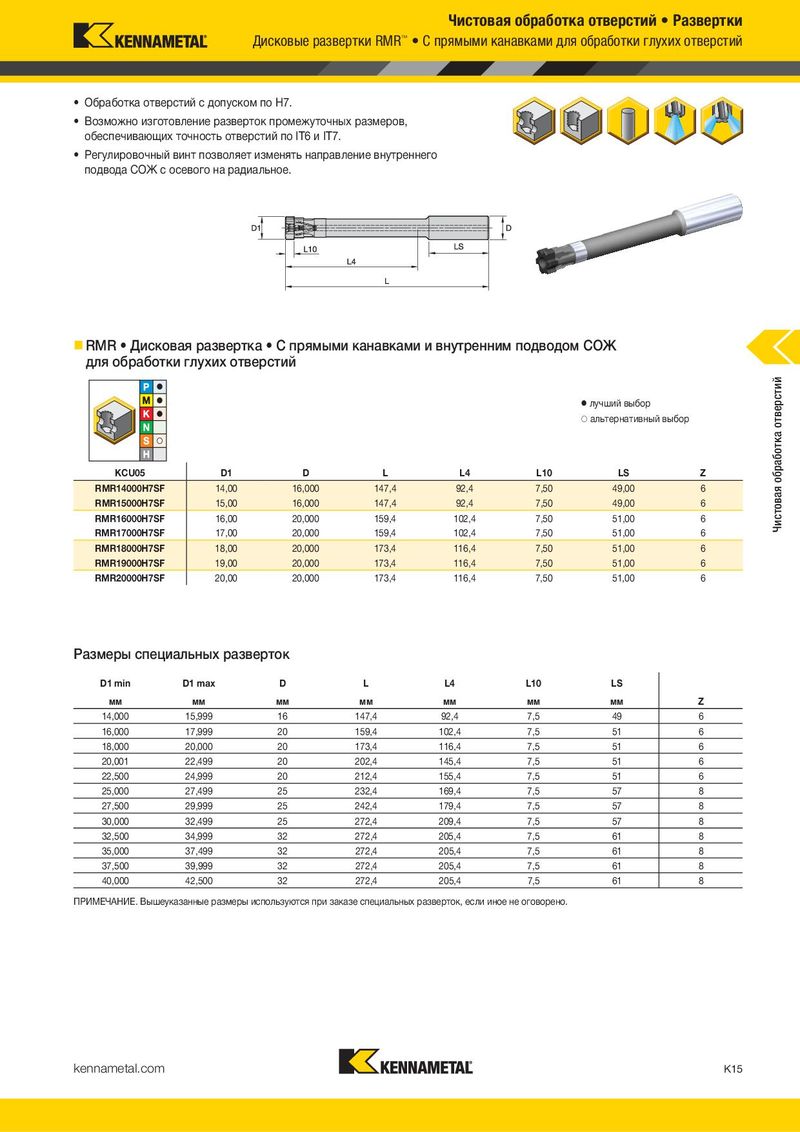

Основной каталог Kennametal вращающиеся инструменты 2018 - страница 441

Чистовая обработка отверстий • Развертки Дисковые развертки RMR • С прямыми канавками для обработки глухих отверстий ™ • Обработка отверстий с допуском по H7. • Возможно изготовление разверток промежуточных размеров, обеспечивающих точность отверстий по IT6 и IT7. ™ Регулируемые развертки RMB-E • Регулировочный винт позволяет изменять направление внутреннего подвода СОЖ с осевого на радиальное. Основная область применения Изначально предназначением регулируемых разверток было увеличение числа переточек, что обеспечивал механизм увеличения диаметра. Принцип действия разверток Kennametal несколько иной. Новые  RMR • Дисковая развертка • С прямыми канавками и внутренним подводом СОЖ регулируемые развертки Kennametal обеспечивают возможность для обработки глухих отверстий Чистовая обработка отверстий Чистовая обработка отверстий регулировки в пределах 48 микрон. При повороте регулировочного винта на 30° линейное изменение диаметра составляет 2 мкм. Такая высокая  лучший выбор точность регулировки исключает влияние производственных допусков и  альтернативный выбор позволяет выполнять обработку с высокой степенью точности, характерной для разверток без покрытия или разверток с направляющими пластинами. Дополнительным преимуществом является отсутствие необходимости KCU05 D1 D L L4 L10 LS Z приспособления для регулировки. RMR14000H7SF 14,00 16,000 147,4 92,4 7,50 49,00 6 RMR15000H7SF 15,00 16,000 147,4 92,4 7,50 49,00 6 RMR16000H7SF 16,00 20,000 159,4 102,4 7,50 51,00 6 RMR17000H7SF 17,00 20,000 159,4 102,4 7,50 51,00 6 RMR18000H7SF 18,00 20,000 173,4 116,4 7,50 51,00 6 RMR19000H7SF 19,00 20,000 173,4 116,4 7,50 51,00 6 RMR20000H7SF 20,00 20,000 173,4 116,4 7,50 51,00 6 Особенности и преимущества Размеры специальных разверток Точность и производительность D1 min D1 max D L L4 L10 LS мм мм мм мм мм мм мм Z • Использование разверток вместе с регулируемыми 14,000 15,999 16 147,4 92,4 7,5 49 6 патронами SIF™ обеспечивает простую компенсацию 16,000 17,999 20 159,4 102,4 7,5 51 6 радиального биения и угловых отклонений. 18,000 20,000 20 173,4 116,4 7,5 51 6 • Предварительная регулировка инструмента обеспечивает 20,001 22,499 20 202,4 145,4 7,5 51 6 класс точности IT6. 22,500 24,999 20 212,4 155,4 7,5 51 6 • Диапазон изменения диаметра 48 мкм. 25,000 27,499 25 232,4 169,4 7,5 57 8 • Линейная зависимость изменения размера. 27,500 29,999 25 242,4 179,4 7,5 57 8 • 2 мкм на поворот регулировочного винта 30°. 30,000 32,499 25 272,4 209,4 7,5 57 8 32,500 34,999 32 272,4 205,4 7,5 61 8 35,000 37,499 32 272,4 205,4 7,5 61 8 Увеличенная стойкость инструмента Инструмент по индивидуальному заказу 37,500 39,999 32 272,4 205,4 7,5 61 8 40,000 42,500 32 272,4 205,4 7,5 61 8 • Повышенная стойкость инструмента при более жестких допусках. • Ассортимент включает развертки диаметром до 42 мм ПРИМЕЧАНИЕ. Вышеуказанные размеры используются при заказе специальных разверток, если иное не оговорено. (1,65") с винтовыми и прямыми канавками с шагом 0,001 мм (0,00004"). K14 kennametal.com kennametal.com K15
