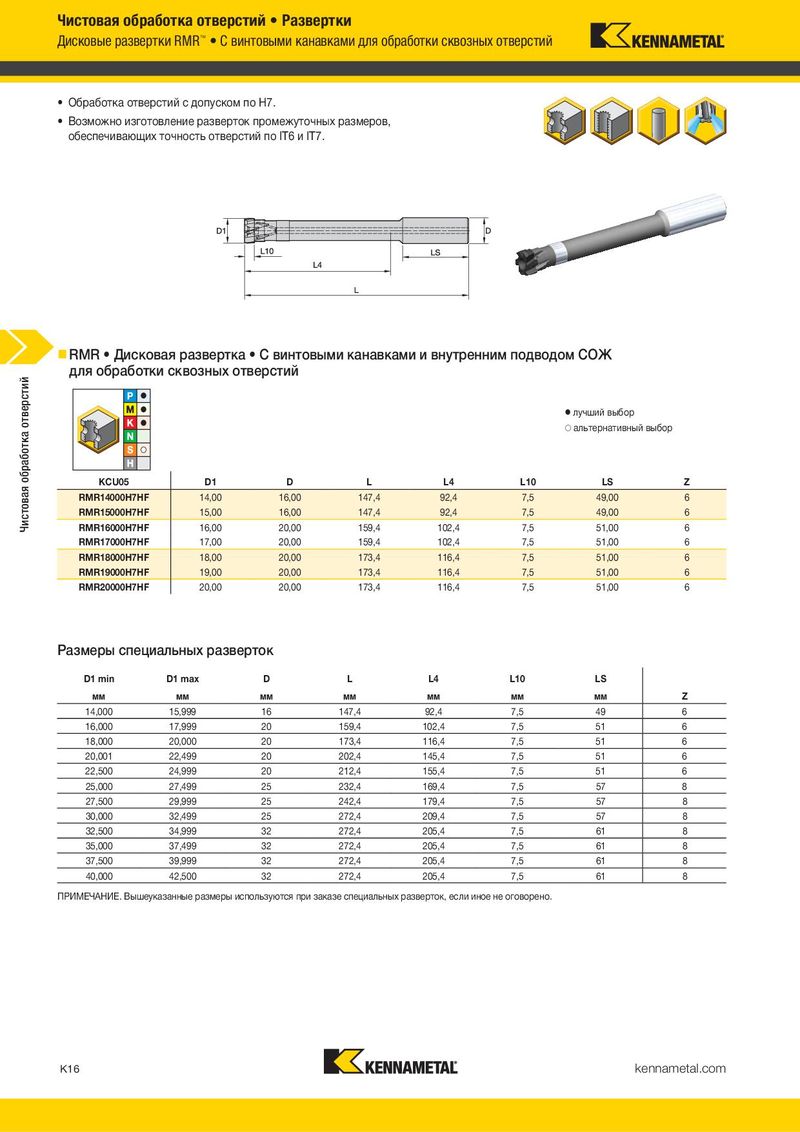

Дисковые развертки RMR™ С винтовыми канавками для обработки сквозных отверстий Развертки RMB™ со вставками из кермета
- Обработка отверстий с допуском по H7.
- Обработка отверстий с допуском по H7.
- Возможно изготовление разверток промежуточных размеров,
- Возможно изготовление разверток промежуточных размеров,
обеспечивающих точность отверстий по IT6 и IT7. обеспечивающих точность отверстий по IT6 и IT7.
- Регулировочный винт позволяет изменять направление внутреннего подвода СОЖ с осевого на радиальное.
RMR Дисковая развертка С винтовыми канавками и внутренним подводом СОЖ RMB Развертка со вставками из кермета для обработки глухих отверстий
для обработки сквозных отверстий
лучший выбор лучший выбор альтернативный выбор альтернативный выбор
| KCU05 D1 | D | L | L4 | L10 | LS | Z | |
| RMR14000H7HF | 14,00 | 16,00 | 147,4 | 92,4 | 7,5 | 49,00 | 6 |
| RMR15000H7HF | 15,00 | 16,00 | 147,4 | 92,4 | 7,5 | 49,00 | 6 |
| RMR16000H7HF | 16,00 | 20,00 | 159,4 | 102,4 | 7,5 | 51,00 | 6 |
| RMR17000H7HF | 17,00 | 20,00 | 159,4 | 102,4 | 7,5 | 51,00 | 6 |
| RMR18000H7HF | 18,00 | 20,00 | 173,4 | 116,4 | 7,5 | 51,00 | 6 |
| RMR19000H7HF | 19,00 | 20,00 | 173,4 | 116,4 | 7,5 | 51,00 | 6 |
| RMR20000H7HF | 20,00 | 20,00 | 173,4 | 116,4 | 7,5 | 51,00 | 6 |
Размеры специальных разверток
| D1 min | D1 max | D | L | L4 | L10 | LS | |
| мм | мм | мм | мм | мм | мм | мм | Z |
| 14,000 | 15,999 | 16 | 147,4 | 92,4 | 7,5 | 49 | 6 |
| 16,000 | 17,999 | 20 | 159,4 | 102,4 | 7,5 | 51 | 6 |
| 18,000 | 20,000 | 20 | 173,4 | 116,4 | 7,5 | 51 | 6 |
| 20,001 | 22,499 | 20 | 202,4 | 145,4 | 7,5 | 51 | 6 |
| 22,500 | 24,999 | 20 | 212,4 | 155,4 | 7,5 | 51 | 6 |
| 25,000 | 27,499 | 25 | 232,4 | 169,4 | 7,5 | 57 | 8 |
| 27,500 | 29,999 | 25 | 242,4 | 179,4 | 7,5 | 57 | 8 |
| 30,000 | 32,499 | 25 | 272,4 | 209,4 | 7,5 | 57 | 8 |
| 32,500 | 34,999 | 32 | 272,4 | 205,4 | 7,5 | 61 | 8 |
| 35,000 | 37,499 | 32 | 272,4 | 205,4 | 7,5 | 61 | 8 |
| 37,500 | 39,999 | 32 | 272,4 | 205,4 | 7,5 | 61 | 8 |
| 40,000 | 42,500 | 32 | 272,4 | 205,4 | 7,5 | 61 | 8 |
ПРИМЕЧАНИЕ. Вышеуказанные размеры используются при заказе специальных разверток, если иное не оговорено.
| KT6215 | D1 | D | L | L4 | L10 | LS | Z | |
| KT6215 | ||||||||
| RMB14000H7SF* | 14,00 | 16,00 | 145,0 | 76,0 | 8,0 | 49,0 | 6 | |
| RMB15000H7SF | 15,00 | 16,00 | 145,0 | 76,0 | 8,0 | 49,0 | 6 | |
| RMB16000H7SF | 16,00 | 20,00 | 157,0 | 86,0 | 8,0 | 51,0 | 6 | |
| RMB17000H7SF* | 17,00 | 20,00 | 157,0 | 86,0 | 8,0 | 51,0 | 6 | |
| RMB18000H7SF* | 18,00 | 20,00 | 171,0 | 100,0 | 8,0 | 51,0 | 6 | |
| RMB19000H7SF* | 19,00 | 20,00 | 171,0 | 100,0 | 8,0 | 51,0 | 6 | |
| RMB20000H7SF* | 20,00 | 20,00 | 200,0 | 129,0 | 8,0 | 51,0 | 6 |
ПРИМЕЧАНИЕ. Инструменты из твердого сплава K605™ без покрытия и кермета KT325™ без покрытия предоставляются по запросу. *Стандартная позиция. Изготавливается при размещении заказа. Цена, время изготовления и минимальная партия заказа соответствуют стандартной продукции
Размеры специальных разверток
| D1 min | D1 max | D | L | L4 | L10 | LS | |
| мм | мм | мм | мм | мм | мм | мм | Z |
| 14,000 | 15,999 | 16 | 145 | 76 | 8 | 49 | 6 |
| 16,000 | 17,999 | 20 | 157 | 86 | 8 | 51 | 6 |
| 18,000 | 19,999 | 20 | 171 | 100 | 8 | 51 | 6 |
| 20,000 | 21,999 | 20 | 200 | 129 | 8 | 51 | 6 |
| 22,000 | 25,999 | 20 | 210 | 139 | 10 | 51 | 6 |
| 26,000 | 29,999 | 25 | 240 | 163 | 10 | 57 | 8 |
| 30,000 | 32,000 | 25 | 270 | 193 | 12 | 57 | 8 |
ПРИМЕЧАНИЕ. Вышеуказанные размеры используются при заказе специальных разверток, если иное не оговорено.
| KCU05 | D1 | D | L | L4 | L10 | LS | Z |
| RMR14000H7HF | 14,00 | 16,00 | 147,4 | 92,4 | 7,5 | 49,00 | 6 |
| RMR15000H7HF | 15,00 | 16,00 | 147,4 | 92,4 | 7,5 | 49,00 | 6 |
| RMR16000H7HF | 16,00 | 20,00 | 159,4 | 102,4 | 7,5 | 51,00 | 6 |
| RMR17000H7HF | 17,00 | 20,00 | 159,4 | 102,4 | 7,5 | 51,00 | 6 |
| RMR18000H7HF | 18,00 | 20,00 | 173,4 | 116,4 | 7,5 | 51,00 | 6 |
| RMR19000H7HF | 19,00 | 20,00 | 173,4 | 116,4 | 7,5 | 51,00 | 6 |
| RMR20000H7HF | 20,00 | 20,00 | 173,4 | 116,4 | 7,5 | 51,00 | 6 |
| D1 min | D1 max | D | L | L4 | L10 | LS | |
| мм | мм | мм | мм | мм | мм | мм | Z |
| 14,000 | 15,999 | 16 | 147,4 | 92,4 | 7,5 | 49 | 6 |
| 16,000 | 17,999 | 20 | 159,4 | 102,4 | 7,5 | 51 | 6 |
| 18,000 | 20,000 | 20 | 173,4 | 116,4 | 7,5 | 51 | 6 |
| 20,001 | 22,499 | 20 | 202,4 | 145,4 | 7,5 | 51 | 6 |
| 22,500 | 24,999 | 20 | 212,4 | 155,4 | 7,5 | 51 | 6 |
| 25,000 | 27,499 | 25 | 232,4 | 169,4 | 7,5 | 57 | 8 |
| 27,500 | 29,999 | 25 | 242,4 | 179,4 | 7,5 | 57 | 8 |
| 30,000 | 32,499 | 25 | 272,4 | 209,4 | 7,5 | 57 | 8 |
| 32,500 | 34,999 | 32 | 272,4 | 205,4 | 7,5 | 61 | 8 |
| 35,000 | 37,499 | 32 | 272,4 | 205,4 | 7,5 | 61 | 8 |
| 37,500 | 39,999 | 32 | 272,4 | 205,4 | 7,5 | 61 | 8 |
| 40,000 | 42,500 | 32 | 272,4 | 205,4 | 7,5 | 61 | 8 |
