Дисковые развертки RMR™ С прямыми канавками для обработки глухих отверстий
- Обработка отверстий с допуском по H7.
- Возможно изготовление разверток промежуточных размеров, обеспечивающих точность отверстий по IT6 и IT7.

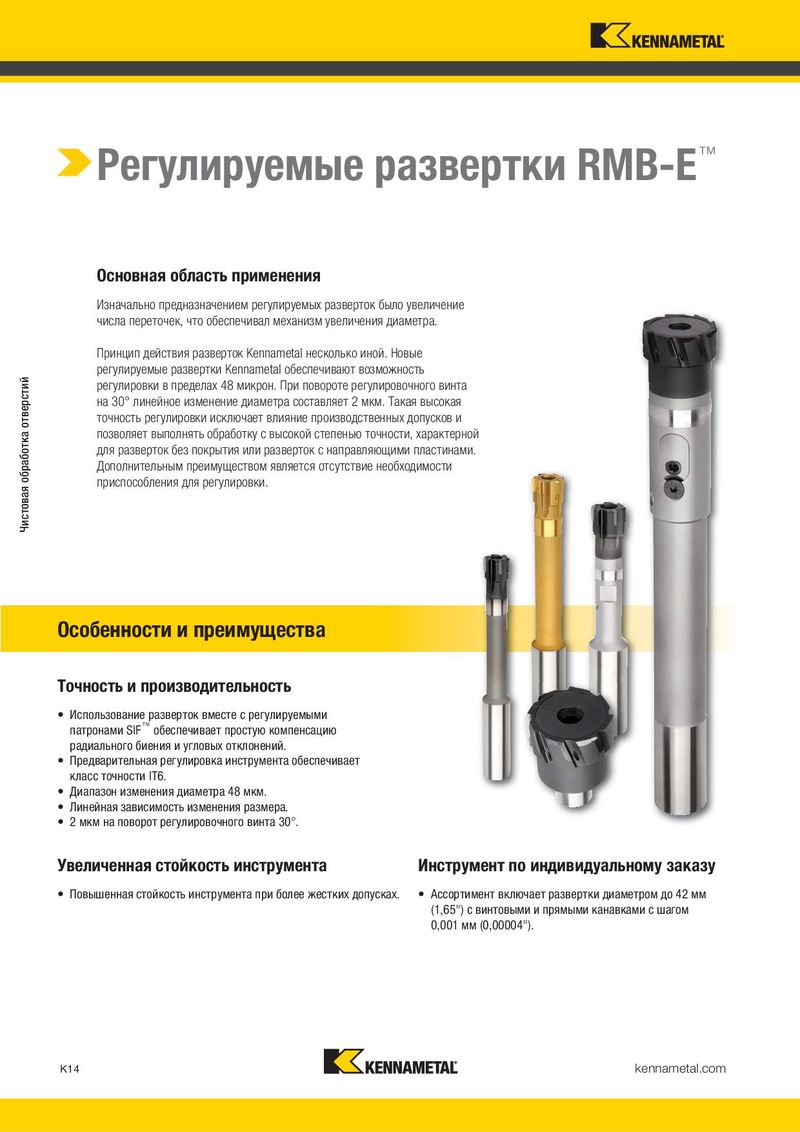

Регулируемые развертки RMB-E™ Регулировочный винт позволяет изменять направление внутреннего
подвода СОЖ с осевого на радиальное.
Основная область применения
Изначально предназначением регулируемых разверток было увеличение
числа переточек, что обеспечивал механизм увеличения диаметра.
Принцип действия разверток Kennametal несколько иной. Новые
регулируемые развертки Kennametal обеспечивают возможность
регулировки в пределах 48 микрон. При повороте регулировочного винта
на 30° линейное изменение диаметра составляет 2 мкм. Такая высокая
точность регулировки исключает влияние производственных допусков и
позволяет выполнять обработку с высокой степенью точности, характерной
для разверток без покрытия или разверток с направляющими пластинами.
Дополнительным преимуществом является отсутствие необходимости
приспособления для регулировки.
Особенности и преимущества
Точность и производительность
- Использование разверток вместе с регулируемыми патронами SIF™ обеспечивает простую компенсацию радиального биения и угловых отклонений.
- Предварительная регулировка инструмента обеспечивает класс точности IT6.
- Диапазон изменения диаметра 48 мкм.
- Линейная зависимость изменения размера.
- 2 мкм на поворот регулировочного винта 30°.
Увеличенная стойкость инструмента Инструмент по индивидуальному заказу
- Повышенная стойкость инструмента при более жестких допусках.
- Ассортимент включает развертки диаметром до 42 мм
(1,65") с винтовыми и прямыми канавками с шагом
0,001 мм (0,00004").
RMR Дисковая развертка С прямыми канавками и внутренним подводом СОЖ
для обработки глухих отверстий
лучший выбор альтернативный выбор
| KCU05 D1 | D | L | L4 | L10 | LS | Z | |
| RMR14000H7SF | 14,00 | 16,000 | 147,4 | 92,4 | 7,50 | 49,00 | 6 |
| RMR15000H7SF | 15,00 | 16,000 | 147,4 | 92,4 | 7,50 | 49,00 | 6 |
| RMR16000H7SF | 16,00 | 20,000 | 159,4 | 102,4 | 7,50 | 51,00 | 6 |
| RMR17000H7SF | 17,00 | 20,000 | 159,4 | 102,4 | 7,50 | 51,00 | 6 |
| RMR18000H7SF | 18,00 | 20,000 | 173,4 | 116,4 | 7,50 | 51,00 | 6 |
| RMR19000H7SF | 19,00 | 20,000 | 173,4 | 116,4 | 7,50 | 51,00 | 6 |
| RMR20000H7SF | 20,00 | 20,000 | 173,4 | 116,4 | 7,50 | 51,00 | 6 |
Размеры специальных разверток
| D1 min | D1 max | D | L | L4 | L10 | LS | |
| мм | мм | мм | мм | мм | мм | мм | Z |
| 14,000 | 15,999 | 16 | 147,4 | 92,4 | 7,5 | 49 | 6 |
| 16,000 | 17,999 | 20 | 159,4 | 102,4 | 7,5 | 51 | 6 |
| 18,000 | 20,000 | 20 | 173,4 | 116,4 | 7,5 | 51 | 6 |
| 20,001 | 22,499 | 20 | 202,4 | 145,4 | 7,5 | 51 | 6 |
| 22,500 | 24,999 | 20 | 212,4 | 155,4 | 7,5 | 51 | 6 |
| 25,000 | 27,499 | 25 | 232,4 | 169,4 | 7,5 | 57 | 8 |
| 27,500 | 29,999 | 25 | 242,4 | 179,4 | 7,5 | 57 | 8 |
| 30,000 | 32,499 | 25 | 272,4 | 209,4 | 7,5 | 57 | 8 |
| 32,500 | 34,999 | 32 | 272,4 | 205,4 | 7,5 | 61 | 8 |
| 35,000 | 37,499 | 32 | 272,4 | 205,4 | 7,5 | 61 | 8 |
| 37,500 | 39,999 | 32 | 272,4 | 205,4 | 7,5 | 61 | 8 |
| 40,000 | 42,500 | 32 | 272,4 | 205,4 | 7,5 | 61 | 8 |
ПРИМЕЧАНИЕ. Вышеуказанные размеры используются при заказе специальных разверток, если иное не оговорено.
