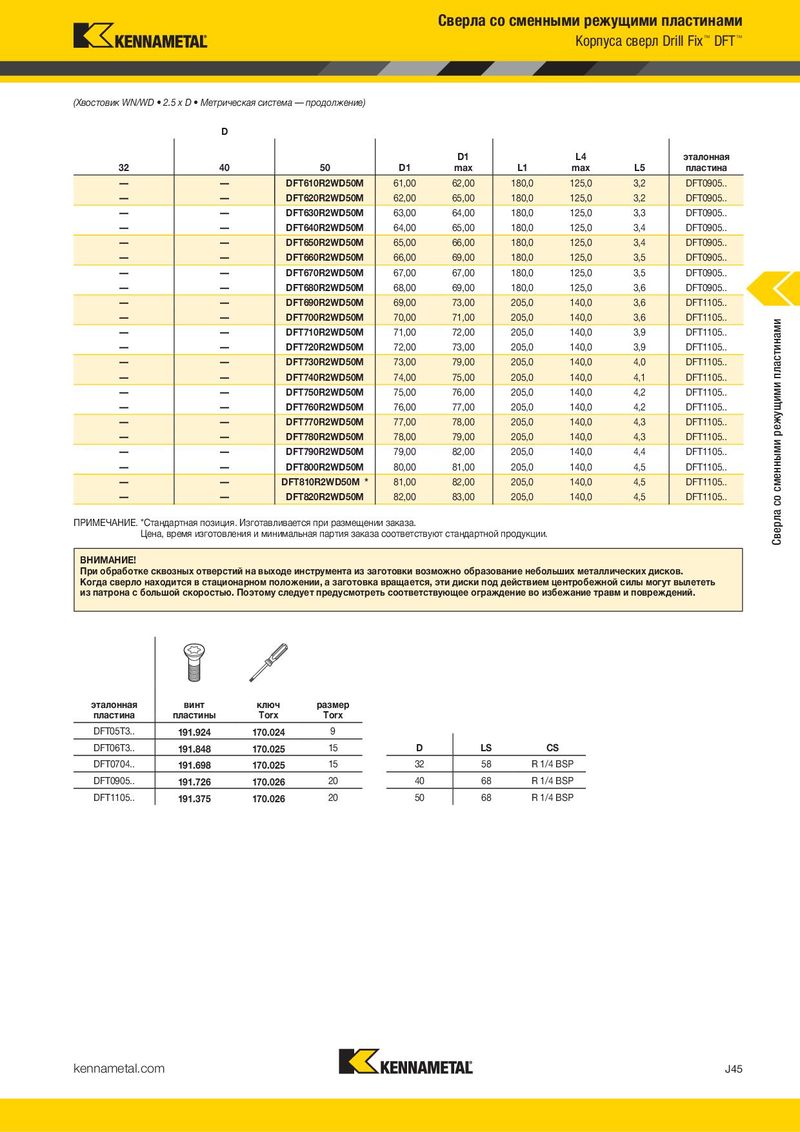

Корпуса сверл Drill Fix™ DFT™ Корпуса сверл Drill Fix ™ DFT™
- Сверло поставляется с винтами для пластин и ключом Torx.
- Пластины представлены на стр. J85 и J87–J88.
D1 max
(Хвостовик WN/WD 2.5 x D Метрическая система — продолжение)
D
D1 L4 эталонная
| 32 | 40 | 50 D1 | max | L1 | max | L5 | пластина | |
| — | — | DFT610R2WD50M | 61,00 | 62,00 | 180,0 | 125,0 | 3,2 | DFT0905.. |
| — | — | DFT620R2WD50M | 62,00 | 65,00 | 180,0 | 125,0 | 3,2 | DFT0905.. |
| — | — | DFT630R2WD50M | 63,00 | 64,00 | 180,0 | 125,0 | 3,3 | DFT0905.. |
| — | — | DFT640R2WD50M | 64,00 | 65,00 | 180,0 | 125,0 | 3,4 | DFT0905.. |
| — | — | DFT650R2WD50M | 65,00 | 66,00 | 180,0 | 125,0 | 3,4 | DFT0905.. |
| D | ||||||||
| 32 | 40 | 50 | D1 | D1 max | L1 | L4 max | L5 | эталонная пластина |
| — | — | DFT610R2WD50M | 61,00 | 62,00 | 180,0 | 125,0 | 3,2 | DFT0905.. |
| — | — | DFT620R2WD50M | 62,00 | 65,00 | 180,0 | 125,0 | 3,2 | DFT0905.. |
| — | — | DFT630R2WD50M | 63,00 | 64,00 | 180,0 | 125,0 | 3,3 | DFT0905.. |
| — | — | DFT640R2WD50M | 64,00 | 65,00 | 180,0 | 125,0 | 3,4 | DFT0905.. |
| — | — | DFT650R2WD50M | 65,00 | 66,00 | 180,0 | 125,0 | 3,4 | DFT0905.. |
| — | — | DFT660R2WD50M | 66,00 | 69,00 | 180,0 | 125,0 | 3,5 | DFT0905.. |
| — | — | DFT670R2WD50M | 67,00 | 67,00 | 180,0 | 125,0 | 3,5 | DFT0905.. |
| — | — | DFT680R2WD50M | 68,00 | 69,00 | 180,0 | 125,0 | 3,6 | DFT0905.. |
| — | — | DFT690R2WD50M | 69,00 | 73,00 | 205,0 | 140,0 | 3,6 | DFT1105.. |
| — | — | DFT700R2WD50M | 70,00 | 71,00 | 205,0 | 140,0 | 3,6 | DFT1105.. |
| — | — | DFT710R2WD50M | 71,00 | 72,00 | 205,0 | 140,0 | 3,9 | DFT1105.. |
| — | — | DFT720R2WD50M | 72,00 | 73,00 | 205,0 | 140,0 | 3,9 | DFT1105.. |
| — | — | DFT730R2WD50M | 73,00 | 79,00 | 205,0 | 140,0 | 4,0 | DFT1105.. |
| — | — | DFT740R2WD50M | 74,00 | 75,00 | 205,0 | 140,0 | 4,1 | DFT1105.. |
| — | — | DFT750R2WD50M | 75,00 | 76,00 | 205,0 | 140,0 | 4,2 | DFT1105.. |
| — | — | DFT760R2WD50M | 76,00 | 77,00 | 205,0 | 140,0 | 4,2 | DFT1105.. |
| — | — | DFT770R2WD50M | 77,00 | 78,00 | 205,0 | 140,0 | 4,3 | DFT1105.. |
| — | — | DFT780R2WD50M | 78,00 | 79,00 | 205,0 | 140,0 | 4,3 | DFT1105.. |
| — | — | DFT790R2WD50M | 79,00 | 82,00 | 205,0 | 140,0 | 4,4 | DFT1105.. |
| — | — | DFT800R2WD50M | 80,00 | 81,00 | 205,0 | 140,0 | 4,5 | DFT1105.. |
| — | — | DFT810R2WD50M | 81,00 | 82,00 | 205,0 | 140,0 | 4,5 | DFT1105.. |
| — | — | DFT820R2WD50M | 82,00 | 83,00 | 205,0 | 140,0 | 4,5 | DFT1105.. |
D
(продолжение)
| эталонная пластина | винт пластины | ключ Torx | размер Torx | |||
| DFT05T3.. | 191.924 | 170.024 | 9 | |||
| DFT06T3.. | 191.848 | 170.025 | 15 | D | LS | CS |
| DFT0704.. | 191.698 | 170.025 | 15 | 32 | 58 | R 1/4 BSP |
| DFT0905.. | 191.726 | 170.026 | 20 | 40 | 68 | R 1/4 BSP |
| DFT1105.. | 191.375 | 170.026 | 20 | 50 | 68 | R 1/4 BSP |
