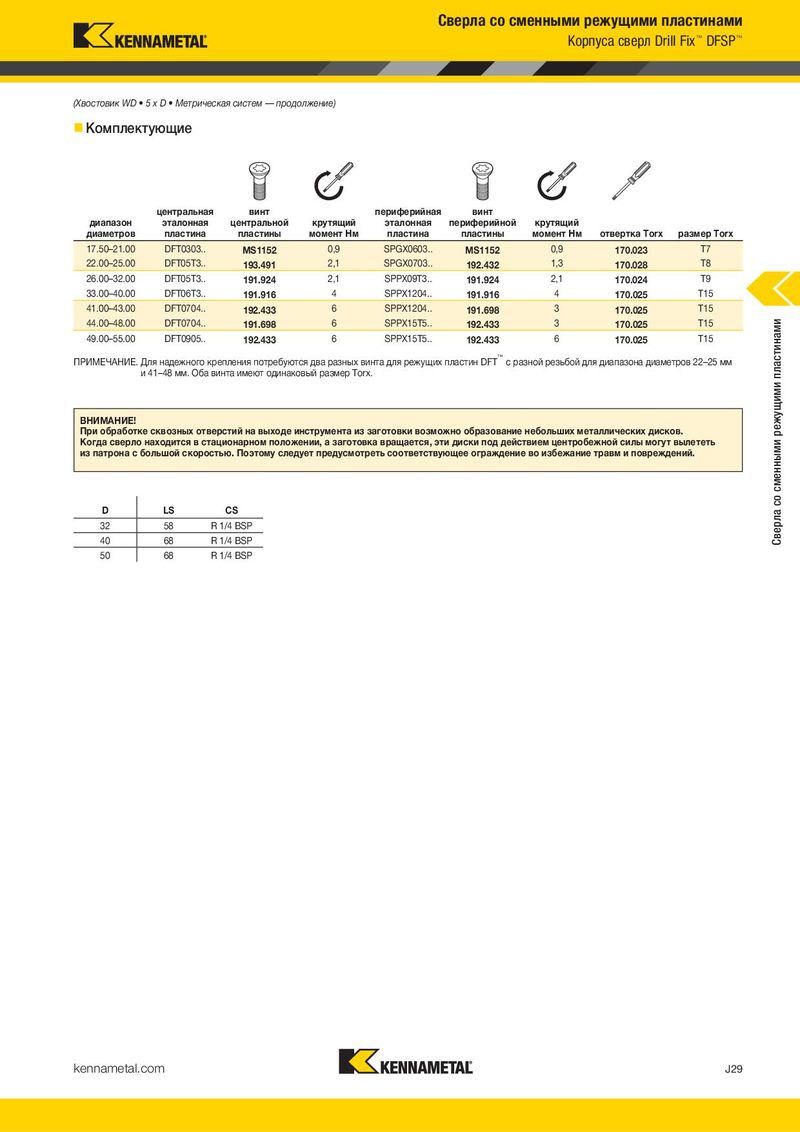

Сверла со сменными режущими пластинами Корпуса сверл Drill Fix™ DFSP™ (Хвостовик WD • 5 x D • Метрическая систем — продолжение) „ Комплектующие центральная винт периферийная винт диапазон эталонная центральной крутящий эталонная периферийной крутящий диаметров пластина пластины момент Нм пластина пластины момент Нм oтвертка Torx размер Torx 17.50–21.00 DFT0303.. MS1152 0,9 SPGX0603.. MS1152 0,9 170.023 T7 22.00–25.00 DFT05T3.. 193.491 2,1 SPGX0703.. 192.432 1,3 170.028 T8 26.00–32.00 DFT05T3.. 191.924 2,1 SPPX09T3.. 191.924 2,1 170.024 T9 33.00–40.00 DFT06T3.. 191.916 4 SPPX1204.. 191.916 4 170.025 T15 41.00–43.00 DFT0704.. 192.433 6 SPPX1204.. 191.698 3 170.025 T15 44.00–48.00 DFT0704.. 191.698 6 SPPX15T5.. 192.433 3 170.025 T15 Сверла со сменными режущими пластинами 49.00–55.00 DFT0905.. 192.433 6 SPPX15T5.. 192.433 6 170.025 T15 ПРИМЕЧАНИЕ. Для надежного крепления потребуются два разных винта для режущих пластин DFT™ с разной резьбой для диапазона диаметров 22–25 мм и 41–48 мм. Оба винта имеют одинаковый размер Torx. ВНИМАНИЕ! При обработке сквозных отверстий на выходе инструмента из заготовки возможно образование небольших металлических дисков. Когда сверло находится в стационарном положении, а заготовка вращается, эти диски под действием центробежной силы могут вылететь из патрона с большой скоростью. Поэтому следует предусмотреть соответствующее ограждение во избежание травм и повреждений. D LS CS 32 58 R 1/4 BSP 40 68 R 1/4 BSP 50 68 R 1/4 BSP kennametal.com J29
