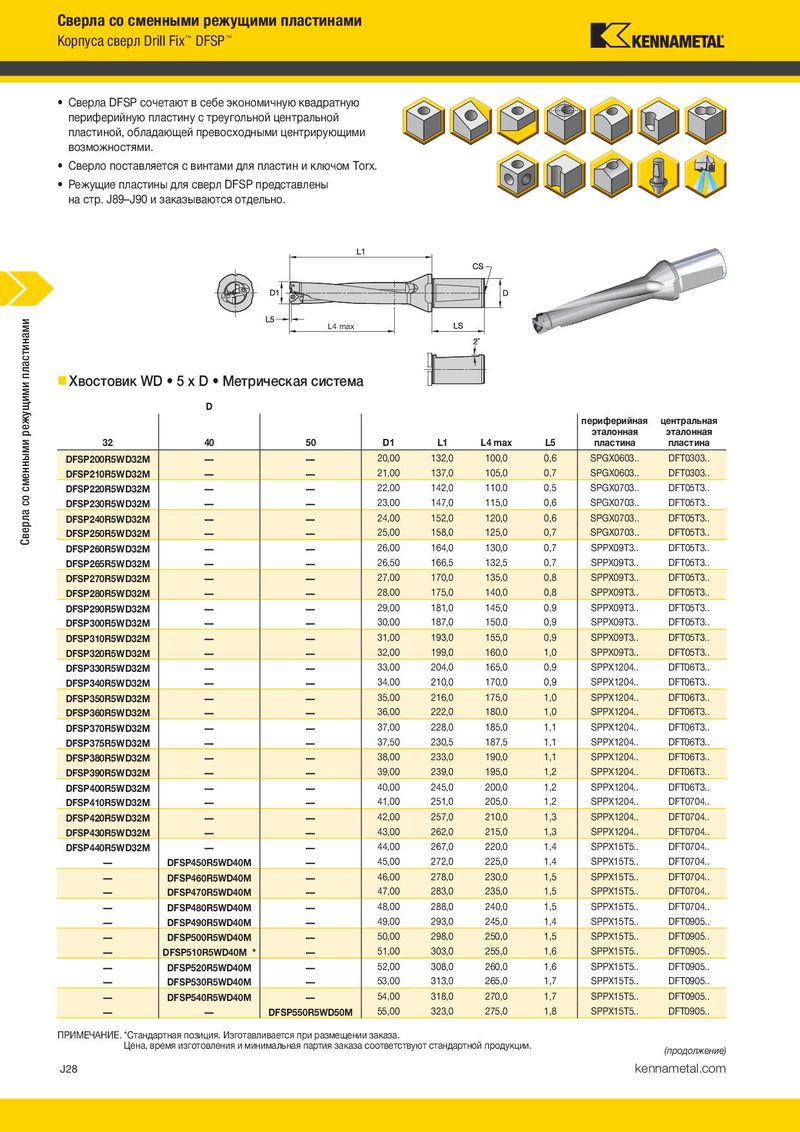

Основной каталог Kennametal вращающиеся инструменты 2018 - страница 352

Сверла со сменными режущими пластинами Сверла со сменными режущими пластинами Корпуса сверл Drill Fix DFSP ™ ™ Корпуса сверл Drill Fix™ DFSP™ • Сверла DFSP сочетают в себе экономичную квадратную (Хвостовик WD • 5 x D • Метрическая систем — продолжение) периферийную пластину с треугольной центральной пластиной, обладающей превосходными центрирующими  Комплектующие возможностями. • Сверло поставляется с винтами для пластин и ключом Torx. • Режущие пластины для сверл DFSP представлены на стр. J89–J90 и заказываются отдельно. центральная винт периферийная винт диапазон эталонная центральной крутящий эталонная периферийной крутящий диаметров пластина пластины момент Нм пластина пластины момент Нм oтвертка Torx размер Torx 17.50–21.00 DFT0303.. MS1152 0,9 SPGX0603.. MS1152 0,9 170.023 T7 22.00–25.00 DFT05T3.. 193.491 2,1 SPGX0703.. 192.432 1,3 170.028 T8 26.00–32.00 DFT05T3.. 191.924 2,1 SPPX09T3.. 191.924 2,1 170.024 T9 33.00–40.00 DFT06T3.. 191.916 4 SPPX1204.. 191.916 4 170.025 T15 41.00–43.00 DFT0704.. 192.433 6 SPPX1204.. 191.698 3 170.025 T15 Сверла со сменными режущими пластинами Сверла со сменными режущими пластинами L4 max 44.00–48.00 DFT0704.. 191.698 6 SPPX15T5.. 192.433 3 170.025 T15 49.00–55.00 DFT0905.. 192.433 6 SPPX15T5.. 192.433 6 170.025 T15 ™ ПРИМЕЧАНИЕ. Для надежного крепления потребуются два разных винта для режущих пластин DFT с разной резьбой для диапазона диаметров 22–25 мм и 41–48 мм. Оба винта имеют одинаковый размер Torx.  Хвостовик WD • 5 x D • Метрическая система D D1 diameter периферийная центральная ВНИМАНИЕ! эталонная эталонная При обработке сквозных отверстий на выходе инструмента из заготовки возможно образование небольших металлических дисков. 32 40 50 D1 L1 L4 max L5 пластина пластина Когда сверло находится в стационарном положении, а заготовка вращается, эти диски под действием центробежной силы могут вылететь из патрона с большой скоростью. Поэтому следует предусмотреть соответствующее ограждение во избежание травм и повреждений. DFSP200R5WD32M — — 20,00 132,0 100,0 0,6 SPGX0603.. DFT0303.. DFSP210R5WD32M — — 21,00 137,0 105,0 0,7 SPGX0603.. DFT0303.. DFSP220R5WD32M — — 22,00 142,0 110,0 0,5 SPGX0703.. DFT05T3.. DFSP230R5WD32M — — 23,00 147,0 115,0 0,6 SPGX0703.. DFT05T3.. D LS CS DFSP240R5WD32M — — 24,00 152,0 120,0 0,6 SPGX0703.. DFT05T3.. 32 58 R 1/4 BSP DFSP250R5WD32M — — 25,00 158,0 125,0 0,7 SPGX0703.. DFT05T3.. 40 68 R 1/4 BSP DFSP260R5WD32M — — 26,00 164,0 130,0 0,7 SPPX09T3.. DFT05T3.. 50 68 R 1/4 BSP DFSP265R5WD32M — — 26,50 166,5 132,5 0,7 SPPX09T3.. DFT05T3.. DFSP270R5WD32M — — 27,00 170,0 135,0 0,8 SPPX09T3.. DFT05T3.. DFSP280R5WD32M — — 28,00 175,0 140,0 0,8 SPPX09T3.. DFT05T3.. DFSP290R5WD32M — — 29,00 181,0 145,0 0,9 SPPX09T3.. DFT05T3.. DFSP300R5WD32M — — 30,00 187,0 150,0 0,9 SPPX09T3.. DFT05T3.. DFSP310R5WD32M — — 31,00 193,0 155,0 0,9 SPPX09T3.. DFT05T3.. DFSP320R5WD32M — — 32,00 199,0 160,0 1,0 SPPX09T3.. DFT05T3.. DFSP330R5WD32M — — 33,00 204,0 165,0 0,9 SPPX1204.. DFT06T3.. DFSP340R5WD32M — — 34,00 210,0 170,0 0,9 SPPX1204.. DFT06T3.. DFSP350R5WD32M — — 35,00 216,0 175,0 1,0 SPPX1204.. DFT06T3.. DFSP360R5WD32M — — 36,00 222,0 180,0 1,0 SPPX1204.. DFT06T3.. DFSP370R5WD32M — — 37,00 228,0 185,0 1,1 SPPX1204.. DFT06T3.. DFSP375R5WD32M — — 37,50 230,5 187,5 1,1 SPPX1204.. DFT06T3.. DFSP380R5WD32M — — 38,00 233,0 190,0 1,1 SPPX1204.. DFT06T3.. DFSP390R5WD32M — — 39,00 239,0 195,0 1,2 SPPX1204.. DFT06T3.. DFSP400R5WD32M — — 40,00 245,0 200,0 1,2 SPPX1204.. DFT06T3.. DFSP410R5WD32M — — 41,00 251,0 205,0 1,2 SPPX1204.. DFT0704.. DFSP420R5WD32M — — 42,00 257,0 210,0 1,3 SPPX1204.. DFT0704.. DFSP430R5WD32M — — 43,00 262,0 215,0 1,3 SPPX1204.. DFT0704.. DFSP440R5WD32M — — 44,00 267,0 220,0 1,4 SPPX15T5.. DFT0704.. — DFSP450R5WD40M — 45,00 272,0 225,0 1,4 SPPX15T5.. DFT0704.. — DFSP460R5WD40M — 46,00 278,0 230,0 1,5 SPPX15T5.. DFT0704.. — DFSP470R5WD40M — 47,00 283,0 235,0 1,5 SPPX15T5.. DFT0704.. — DFSP480R5WD40M — 48,00 288,0 240,0 1,5 SPPX15T5.. DFT0704.. — DFSP490R5WD40M — 49,00 293,0 245,0 1,4 SPPX15T5.. DFT0905.. — DFSP500R5WD40M — 50,00 298,0 250,0 1,5 SPPX15T5.. DFT0905.. — DFSP510R5WD40M * — 51,00 303,0 255,0 1,6 SPPX15T5.. DFT0905.. — DFSP520R5WD40M — 52,00 308,0 260,0 1,6 SPPX15T5.. DFT0905.. — DFSP530R5WD40M — 53,00 313,0 265,0 1,7 SPPX15T5.. DFT0905.. — DFSP540R5WD40M — 54,00 318,0 270,0 1,7 SPPX15T5.. DFT0905.. — — DFSP550R5WD50M 55,00 323,0 275,0 1,8 SPPX15T5.. DFT0905.. ПРИМЕЧАНИЕ. *Стандартная позиция. Изготавливается при размещении заказа. Цена, время изготовления и минимальная партия заказа соответствуют стандартной продукции. (продолжение) J28 kennametal.com kennametal.com J29
