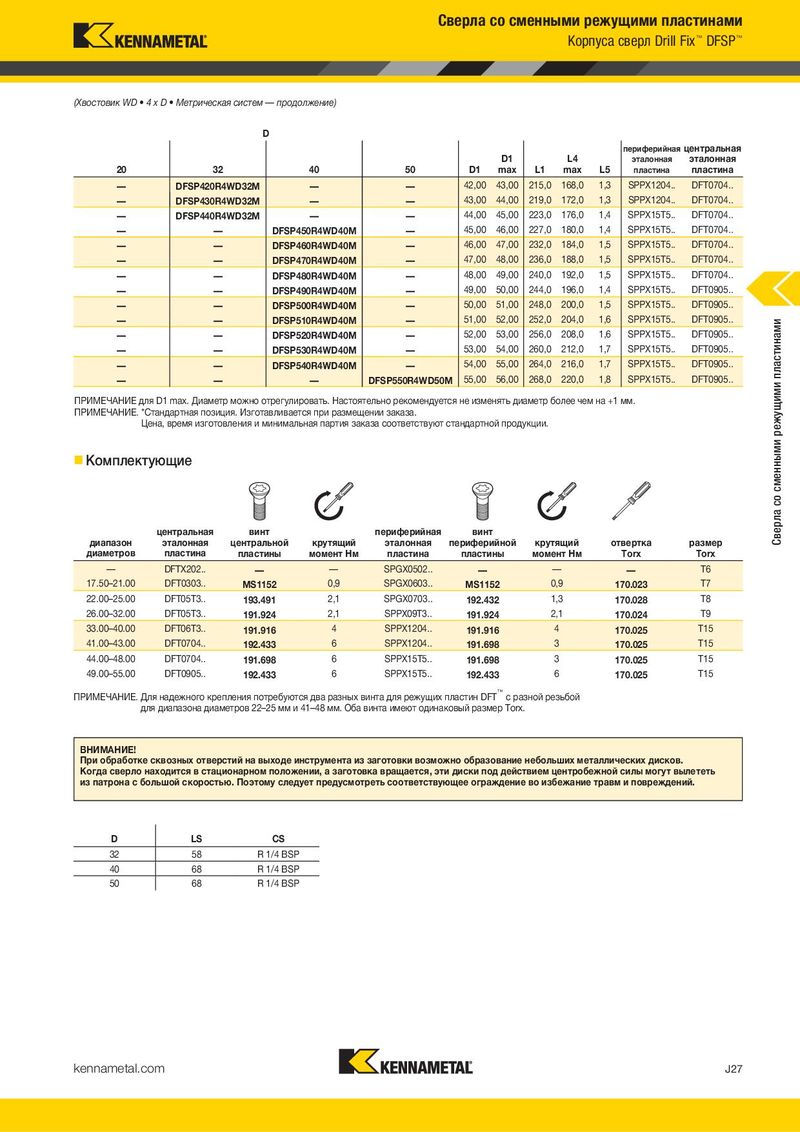

Сверла со сменными режущими пластинами Корпуса сверл Drill Fix™ DFSP™ (Хвостовик WD • 4 x D • Метрическая систем — продолжение) D периферийная центральная D1 L4 эталонная эталонная 20 32 40 50 D1 max L1 max L5 пластина пластина — DFSP420R4WD32M — — 42,00 43,00 215,0 168,0 1,3 SPPX1204.. DFT0704.. — DFSP430R4WD32M — — 43,00 44,00 219,0 172,0 1,3 SPPX1204.. DFT0704.. — DFSP440R4WD32M — — 44,00 45,00 223,0 176,0 1,4 SPPX15T5.. DFT0704.. — — DFSP450R4WD40M — 45,00 46,00 227,0 180,0 1,4 SPPX15T5.. DFT0704.. — — DFSP460R4WD40M — 46,00 47,00 232,0 184,0 1,5 SPPX15T5.. DFT0704.. — — DFSP470R4WD40M — 47,00 48,00 236,0 188,0 1,5 SPPX15T5.. DFT0704.. — — DFSP480R4WD40M — 48,00 49,00 240,0 192,0 1,5 SPPX15T5.. DFT0704.. — — DFSP490R4WD40M — 49,00 50,00 244,0 196,0 1,4 SPPX15T5.. DFT0905.. — — DFSP500R4WD40M — 50,00 51,00 248,0 200,0 1,5 SPPX15T5.. DFT0905.. — — DFSP510R4WD40M — 51,00 52,00 252,0 204,0 1,6 SPPX15T5.. DFT0905.. Сверла со сменными режущими пластинами — — DFSP520R4WD40M — 52,00 53,00 256,0 208,0 1,6 SPPX15T5.. DFT0905.. — — DFSP530R4WD40M — 53,00 54,00 260,0 212,0 1,7 SPPX15T5.. DFT0905.. — — DFSP540R4WD40M — 54,00 55,00 264,0 216,0 1,7 SPPX15T5.. DFT0905.. — — — DFSP550R4WD50M 55,00 56,00 268,0 220,0 1,8 SPPX15T5.. DFT0905.. ПРИМЕЧАНИЕ для D1 max. Диаметр можно отрегулировать. Настоятельно рекомендуется не изменять диаметр более чем на +1 мм. ПРИМЕЧАНИЕ. *Стандартная позиция. Изготавливается при размещении заказа. Цена, время изготовления и минимальная партия заказа соответствуют стандартной продукции. „ Комплектующие центральная винт периферийная винт диапазон эталонная центральной крутящий эталонная периферийной крутящий oтвертка размер диаметров пластина пластины момент Нм пластина пластины момент Нм Torx Torx — DFTX202.. — — SPGX0502.. — — — T6 17.50–21.00 DFT0303.. MS1152 0,9 SPGX0603.. MS1152 0,9 170.023 T7 22.00–25.00 DFT05T3.. 193.491 2,1 SPGX0703.. 192.432 1,3 170.028 T8 26.00–32.00 DFT05T3.. 191.924 2,1 SPPX09T3.. 191.924 2,1 170.024 T9 33.00–40.00 DFT06T3.. 191.916 4 SPPX1204.. 191.916 4 170.025 T15 41.00–43.00 DFT0704.. 192.433 6 SPPX1204.. 191.698 3 170.025 T15 44.00–48.00 DFT0704.. 191.698 6 SPPX15T5.. 191.698 3 170.025 T15 49.00–55.00 DFT0905.. 192.433 6 SPPX15T5.. 192.433 6 170.025 T15 ПРИМЕЧАНИЕ. Для надежного крепления потребуются два разных винта для режущих пластин DFT™ с разной резьбой для диапазона диаметров 22–25 мм и 41–48 мм. Оба винта имеют одинаковый размер Torx. ВНИМАНИЕ! При обработке сквозных отверстий на выходе инструмента из заготовки возможно образование небольших металлических дисков. Когда сверло находится в стационарном положении, а заготовка вращается, эти диски под действием центробежной силы могут вылететь из патрона с большой скоростью. Поэтому следует предусмотреть соответствующее ограждение во избежание травм и повреждений. D LS CS 32 58 R 1/4 BSP 40 68 R 1/4 BSP 50 68 R 1/4 BSP kennametal.com J27
