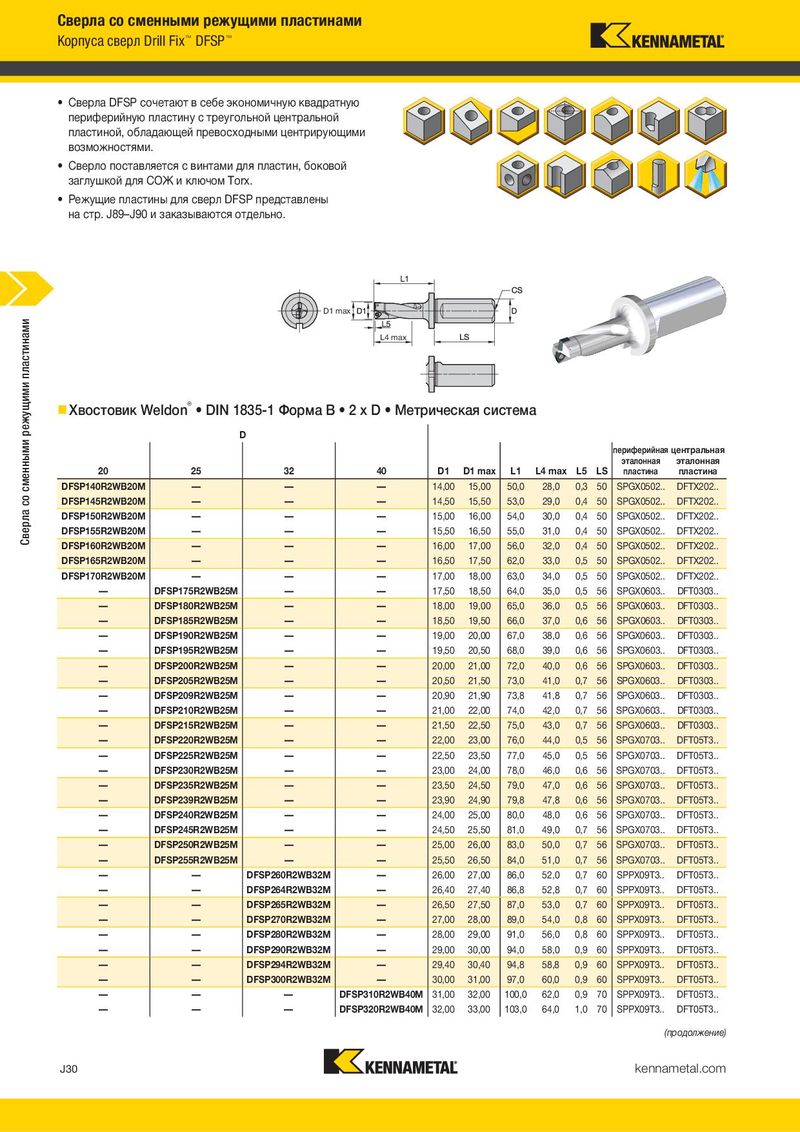

Основной каталог Kennametal вращающиеся инструменты 2018 - страница 354

Сверла со сменными режущими пластинами Сверла со сменными режущими пластинами Корпуса сверл Drill Fix DFSP ™ ™ Корпуса сверл Drill Fix™ DFSP™ ® • Сверла DFSP сочетают в себе экономичную квадратную (Хвостовик Weldon • DIN 1835-1 Форма B • 2 x D • Метрическая система — продолжение) периферийную пластину с треугольной центральной пластиной, обладающей превосходными центрирующими D возможностями. периферийная центральная эталонная эталонная • Сверло поставляется с винтами для пластин, боковой 20 25 32 40 D1 D1 max L1 L4 max L5 LS пластина пластина заглушкой для СОЖ и ключом Torx. — — — DFSP330R2WB40M 33,00 34,00 105,0 66,0 0,9 70 SPPX1204.. DFT06T3.. • Режущие пластины для сверл DFSP представлены — — — DFSP340R2WB40M 34,00 35,00 108,0 68,0 0,9 70 SPPX1204.. DFT06T3.. на стр. J89–J90 и заказываются отдельно. — — — DFSP350R2WB40M 35,00 36,00 111,0 70,0 1,0 70 SPPX1204.. DFT06T3.. — — — DFSP360R2WB40M 36,00 37,00 114,0 72,0 1,0 70 SPPX1204.. DFT06T3.. — — — DFSP370R2WB40M 37,00 38,00 117,0 74,0 1,1 70 SPPX1204.. DFT06T3.. — — — DFSP380R2WB40M 38,00 39,00 119,0 76,0 1,1 70 SPPX1204.. DFT06T3.. — — — DFSP390R2WB40M 39,00 40,00 122,0 78,0 1,2 70 SPPX1204.. DFT06T3.. — — — DFSP400R2WB40M 40,00 41,00 125,0 80,0 1,2 70 SPPX1204.. DFT06T3.. D1 max ПРИМЕЧАНИЕ для D1 max: диаметр можно отрегулировать. Настоятельно рекомендуется не изменять диаметр более чем на +1 мм. Сверла со сменными режущими пластинами Сверла со сменными режущими пластинами L4 max  Комплектующие  Хвостовик Weldon® • DIN 1835-1 Форма B • 2 x D • Метрическая система D периферийная центральная центральная винт периферийная винт эталонная эталонная диапазон эталонная центральной крутящий эталонная периферийной крутящий oтвертка размер 20 25 32 40 D1 D1 max L1 L4 max L5 LS пластина пластина диаметров пластина пластины момент Нм пластина пластины момент Нм Torx Torx DFSP140R2WB20M — — — 14,00 15,00 50,0 28,0 0,3 50 SPGX0502.. DFTX202.. 14.00–17.00 DFTX202.. 1175225 0,66 SPGX0502.. 1175225 0,66 5694202 T6 DFSP145R2WB20M — — — 14,50 15,50 53,0 29,0 0,4 50 SPGX0502.. DFTX202.. 17.50–21.50 DFT0303.. 1021337 0,90 SPGX0603.. 1021337 0,90 1138413 T7 DFSP150R2WB20M — — — 15,00 16,00 54,0 30,0 0,4 50 SPGX0502.. DFTX202.. 22.00–25.50 DFT05T3.. 3124549 2,10 SPGX0703.. 1134385 1,30 1138465 T8 DFSP155R2WB20M — — — 15,50 16,50 55,0 31,0 0,4 50 SPGX0502.. DFTX202.. 26.00–32.00 DFT05T3.. 1105612 2,10 SPPX09T3.. 1105612 2,10 1138430 T9 DFSP160R2WB20M — — — 16,00 17,00 56,0 32,0 0,4 50 SPGX0502.. DFTX202.. 33.00–40.00 DFT06T3.. 1132523 4,00 SPPX1204.. 1132523 4,00 1138438 T15 DFSP165R2WB20M — — — 16,50 17,50 62,0 33,0 0,5 50 SPGX0502.. DFTX202.. ™ DFSP170R2WB20M — — — 17,00 18,00 63,0 34,0 0,5 50 SPGX0502.. DFTX202.. ПРИМЕЧАНИЕ. Для надежного крепления потребуются два разных винта для режущих пластин DFT с разной резьбой для диапазона диаметров 22–25 мм и 41–48 мм. Оба винта имеют одинаковый размер Torx. — DFSP175R2WB25M — — 17,50 18,50 64,0 35,0 0,5 56 SPGX0603.. DFT0303.. — DFSP180R2WB25M — — 18,00 19,00 65,0 36,0 0,5 56 SPGX0603.. DFT0303.. — DFSP185R2WB25M — — 18,50 19,50 66,0 37,0 0,6 56 SPGX0603.. DFT0303.. ВНИМАНИЕ! — DFSP190R2WB25M — — 19,00 20,00 67,0 38,0 0,6 56 SPGX0603.. DFT0303.. При обработке сквозных отверстий на выходе инструмента из заготовки возможно образование небольших металлических дисков. Когда сверло находится в стационарном положении, а заготовка вращается, эти диски под действием центробежной силы могут вылететь — DFSP195R2WB25M — — 19,50 20,50 68,0 39,0 0,6 56 SPGX0603.. DFT0303.. из патрона с большой скоростью. Поэтому следует предусмотреть соответствующее ограждение во избежание травм и повреждений. — DFSP200R2WB25M — — 20,00 21,00 72,0 40,0 0,6 56 SPGX0603.. DFT0303.. — DFSP205R2WB25M — — 20,50 21,50 73,0 41,0 0,7 56 SPGX0603.. DFT0303.. — DFSP209R2WB25M — — 20,90 21,90 73,8 41,8 0,7 56 SPGX0603.. DFT0303.. — DFSP210R2WB25M — — 21,00 22,00 74,0 42,0 0,7 56 SPGX0603.. DFT0303.. — DFSP215R2WB25M — — 21,50 22,50 75,0 43,0 0,7 56 SPGX0603.. DFT0303.. D LS CS 20 50 R 1/4 BSP — DFSP220R2WB25M — — 22,00 23,00 76,0 44,0 0,5 56 SPGX0703.. DFT05T3.. 25 56 R 1/4 BSP — DFSP225R2WB25M — — 22,50 23,50 77,0 45,0 0,5 56 SPGX0703.. DFT05T3.. 32 60 R 1/4 BSP — DFSP230R2WB25M — — 23,00 24,00 78,0 46,0 0,6 56 SPGX0703.. DFT05T3.. 40 70 R 1/4 BSP — DFSP235R2WB25M — — 23,50 24,50 79,0 47,0 0,6 56 SPGX0703.. DFT05T3.. — DFSP239R2WB25M — — 23,90 24,90 79,8 47,8 0,6 56 SPGX0703.. DFT05T3.. — DFSP240R2WB25M — — 24,00 25,00 80,0 48,0 0,6 56 SPGX0703.. DFT05T3.. — DFSP245R2WB25M — — 24,50 25,50 81,0 49,0 0,7 56 SPGX0703.. DFT05T3.. — DFSP250R2WB25M — — 25,00 26,00 83,0 50,0 0,7 56 SPGX0703.. DFT05T3.. — DFSP255R2WB25M — — 25,50 26,50 84,0 51,0 0,7 56 SPGX0703.. DFT05T3.. — — DFSP260R2WB32M — 26,00 27,00 86,0 52,0 0,7 60 SPPX09T3.. DFT05T3.. — — DFSP264R2WB32M — 26,40 27,40 86,8 52,8 0,7 60 SPPX09T3.. DFT05T3.. — — DFSP265R2WB32M — 26,50 27,50 87,0 53,0 0,7 60 SPPX09T3.. DFT05T3.. — — DFSP270R2WB32M — 27,00 28,00 89,0 54,0 0,8 60 SPPX09T3.. DFT05T3.. — — DFSP280R2WB32M — 28,00 29,00 91,0 56,0 0,8 60 SPPX09T3.. DFT05T3.. — — DFSP290R2WB32M — 29,00 30,00 94,0 58,0 0,9 60 SPPX09T3.. DFT05T3.. — — DFSP294R2WB32M — 29,40 30,40 94,8 58,8 0,9 60 SPPX09T3.. DFT05T3.. — — DFSP300R2WB32M — 30,00 31,00 97,0 60,0 0,9 60 SPPX09T3.. DFT05T3.. — — — DFSP310R2WB40M 31,00 32,00 100,0 62,0 0,9 70 SPPX09T3.. DFT05T3.. — — — DFSP320R2WB40M 32,00 33,00 103,0 64,0 1,0 70 SPPX09T3.. DFT05T3.. (продолжение) J30 kennametal.com kennametal.com J31
