Рекомендации по применению сверл KenTIP™ FS • Закрепление в патроне Рекомендации по применению сверл KenTIP™ FS •

Требования к мощности привода и давлению СОЖ • Метрическая система

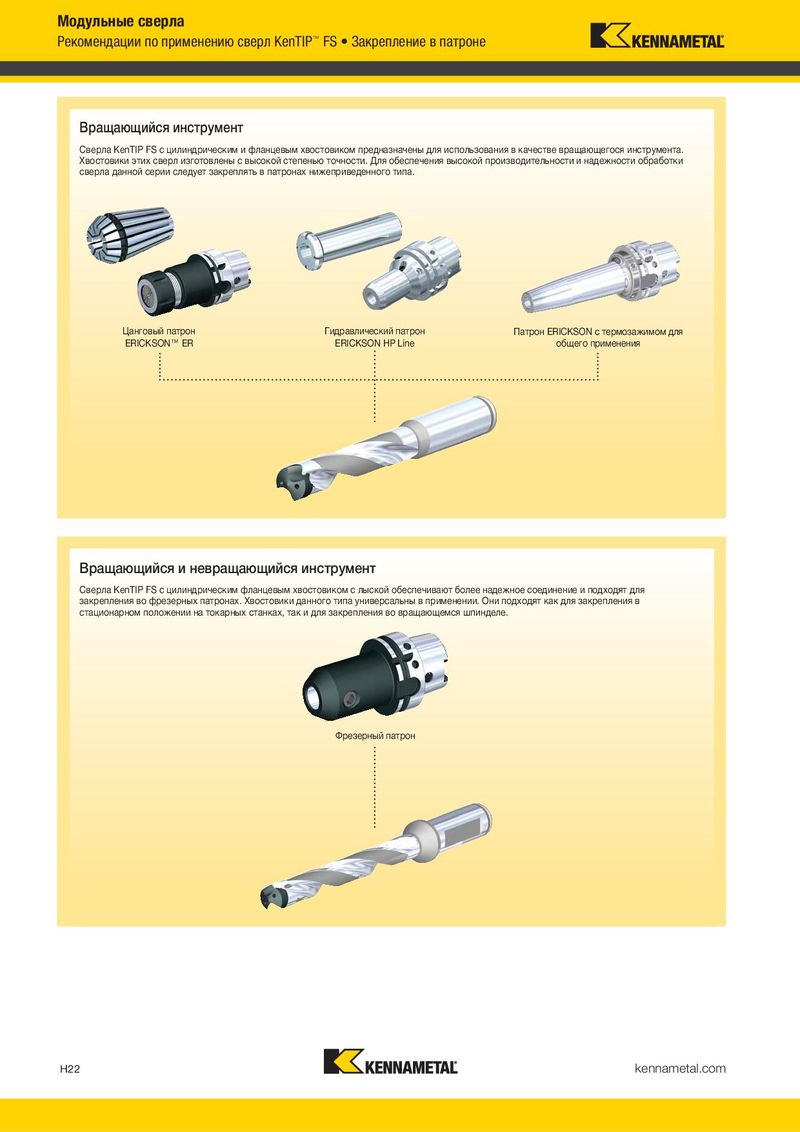

Вращающийся инструмент

Сверла KenTIP FS с цилиндрическим и фланцевым хвостовиком предназначены для использования в качестве вращающегося инструмента. Хвостовики этих сверл изготовлены с высокой степенью точности. Для обеспечения высокой производительности и надежности обработки сверла данной серии следует закреплять в патронах нижеприведенного типа.

литр/мин бар

Расход СОЖ Минимальное давление СОЖ

Расход

D D

Диаметр сверла, D [мм]

Вращающийся и невращающийся инструмент

Сверла KenTIP FS с цилиндрическим фланцевым хвостовиком с лыской обеспечивают более надежное соединение и подходят для

закрепления во фрезерных патронах. Хвостовики данного типа универсальны в применении. Они подходят как для закрепления в стационарном положении на токарных станках, так и для закрепления во вращающемся шпинделе.

Фрезерный патрон

Мощность привода (кВт)

12

f=0,50 мм

10

8

f=0,39 мм

6

f=0,25 мм

4

f=0,16 мм

2

0

6 8 10 12 14 16 18 20 22 24

Диаметр сверла, D1 [мм] Осевая сила резания (Н) 6000 5000

f=0,50 мм

4000

f=0,39 мм

3000

2000 f=0,25 мм

1000

f=0,16 мм

0

6 8 10 12 14 16 18 20 22 24

Диаметр сверла, D1 [мм] Крутящий момент (Нм) 90 80 f=0,50 мм

70 60 50 f=0,39 мм 40 30

f=0,25 мм

20

f=0,16 мм

10 0

6 8 10 12 14 16 18 20 22 24

Диаметр сверла, D1 [мм]

ПРИМЕЧАНИЕ. Диаграммы используются для определения мощности привода, усилия подачи и крутящего момента. Они основаны на измерении сил ПРИМЕЧАНИЕ. Диаграммы используются для определения мощности привода, усилия подачи и крутящего момента. резания группы термообработанных сталей. Предел прочности на разрыв: Rm=750 Н/мм2. Рекомендуемая базовая скорость резания: vc=80 м/мин. Они основаны на измерении сил резания группы термообработанных сталей. Предел прочности на разрыв: Rm=750 Н/мм2. Рекомендуемая базовая скорость резания: vc=80 м/мин.
