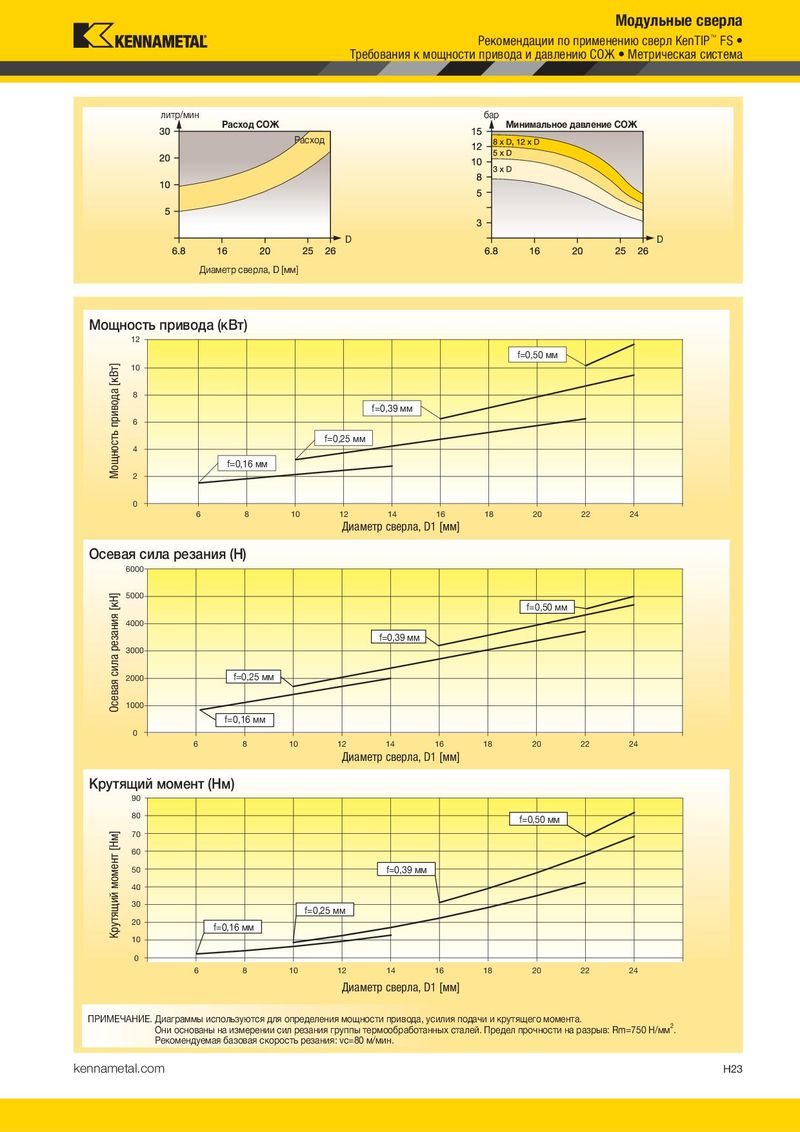

Модульные сверла Модульные сверла Рекомендации по применению сверл KenTIP FS • Закрепление в патроне ™ Рекомендации по применению сверл KenTIP™ FS • Требования к мощности привода и давлению СОЖ • Метрическая система литр/мин бар Вращающийся инструмент Расход СОЖ Минимальное давление СОЖ Расход Сверла KenTIP FS с цилиндрическим и фланцевым хвостовиком предназначены для использования в качестве вращающегося инструмента. Хвостовики этих сверл изготовлены с высокой степенью точности. Для обеспечения высокой производительности и надежности обработки сверла данной серии следует закреплять в патронах нижеприведенного типа. D D Диаметр сверла, D [мм] Цанговый патрон Гидравлический патрон Патрон ERICKSON с термозажимом для Мощность привода (кВт) 12 ERICKSON™ ER ERICKSON HP Line общего применения f=0,50 мм Мощность привода [кВт] 10 8 f=0,39 мм 6 f=0,25 мм 4 f=0,16 мм 2 0 6 8 10 12 14 16 18 20 22 24 Диаметр сверла, D1 [мм] Осевая сила резания (Н) Вращающийся и невращающийся инструмент 6000 Сверла KenTIP FS с цилиндрическим фланцевым хвостовиком с лыской обеспечивают более надежное соединение и подходят для Осевая сила резания [кН] 5000 закрепления во фрезерных патронах. Хвостовики данного типа универсальны в применении. Они подходят как для закрепления в f=0,50 мм стационарном положении на токарных станках, так и для закрепления во вращающемся шпинделе. 4000 f=0,39 мм 3000 2000 f=0,25 мм 1000 f=0,16 мм Фрезерный патрон 0 6 8 10 12 14 16 18 20 22 24 Диаметр сверла, D1 [мм] Крутящий момент (Нм) 90 80 f=0,50 мм Крутящий момент [Нм] 70 60 50 f=0,39 мм 40 30 f=0,25 мм 20 f=0,16 мм 10 0 6 8 10 12 14 16 18 20 22 24 Диаметр сверла, D1 [мм] ПРИМЕЧАНИЕ. Диаграммы используются для определения мощности привода, усилия подачи и крутящего момента. Они основаны на измерении сил 2 резания группы Они термообработанных основаны на измерении сталей. сил Предел резания прочности группына термообработанных разрыв: Rm=750 Н/мм2. сталей. Рекомендуемая Предел прочности базовая на разрыв: скоростьRm=750 резания: Н/мм . м/мин. vc=80 Рекомендуемая базовая скорость резания: vc=80 м/мин. H22 kennametal.com kennametal.com H23
