Таблицы размеров сверл KenTIP™ FS Рекомендации по применению сверл KenTIP™ FS • Установка пластин
Таблицы размеров сверл KenTIP™ FS
(продолжение)
Цилиндрический хвостовик с фланцем и лыской • Метрическая система

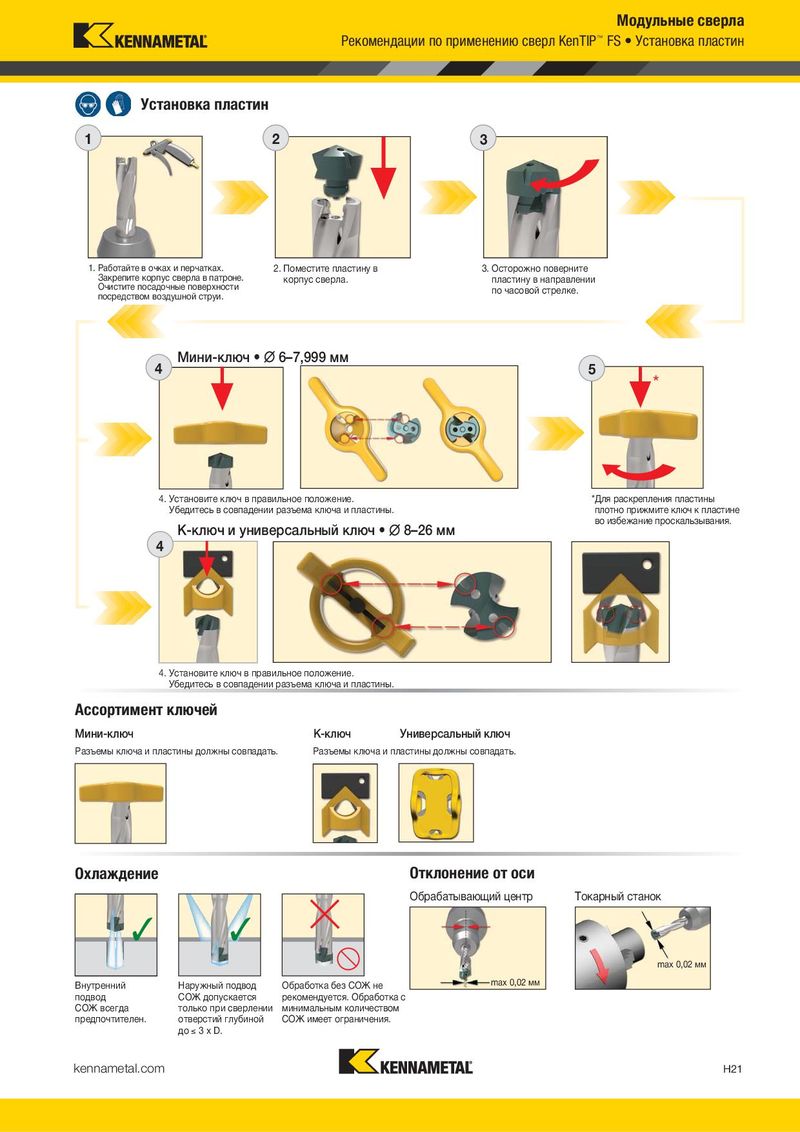

Установка пластин
1 2 3
| 1. Работайте в очках и перчатках. | 2. Поместите пластину в | 3. Осторожно поверните |
| Закрепите корпус сверла в патроне. | корпус сверла. | пластину в направлении |
Очистите посадочные поверхности по часовой стрелке. посредством воздушной струи.
| 1.5 x D SCF | 3 x D SCF | 5 x D SCF | 8 x D SCF | 12 x D SCF | Мини-ключ • | 6–7,999 мм | |||
| 4 | 5 | ||||||||
| поса- |
D1 D1 дочный диаметр L4 L4 L4 L4 L4 *
| min | max размер | LS | D | LATTH | L | L1 | max LATTH | L | L1 | max LATTH | L | L1 max LATTH | L L1 | max LATTH L | L1 max | |||||||
| 8,000 | 8,499 F | 45 | 12 | — | — | — | — | 42,4 | 92 | 2 | 26 | 58,4 | 108 | 2 | 42 | 84,4 | 134 4 | 68 | — | — | — | — |
| 8,500 | 8,999 G | 45 | 12 | — | — | — | — | 43,1 | 93 | 2 | 27 | 61,1 | 111 | 3 | 45 | 88,1 | 138 4 | 72 | — | — | — | — |
| 9,000 | 9,499 H | 45 | 12 | — | — | — | — | 43,8 | 94 | 2 | 28 | 63,8 | 114 | 3 | 48 | 91,8 | 142 4 | 76 | — | — | — | — |
| 9,500 | 9,999 I | 45 | 12 | — | — | — | — | 45,5 | 96 | 2 | 30 | 65,5 | 116 | 3 | 50 | 95,5 | 146 4 | 80 | — | — | — | — |
| 10,000 10,499 | J | 48 | 16 | — | — | — | — | 50,2 | 104 | 2 | 32 | 70,2 | 124 | 3 | 52 | 102,2 156 | 4 | 84 | — | — | — | — |
| 10,500 10,999 | K | 48 | 16 | — | — | — | — | 50,9 | 105 | 2 | 33 | 72,9 | 127 | 3 | 55 | 105,9 160 | 4 | 88 | — | — | — | — |
| 11,000 11,499 | L | 48 | 16 | — | — | — | — | 51,6 | 106 | 2 | 34 | 75,6 | 130 | 3 | 58 | 109,6 164 | 5 | 92 | — | — | — | — |
| 11,500 11,999 | M | 48 | 16 | — | — | — | — | 53,3 | 108 | 2 | 36 | 77,3 | 132 | 3 | 60 | 113,3 168 | 5 | 96 | — | — | — | — |
| 12,000 12,499 | N | 48 | 16 | — | — | — | — | 55,0 | 110 | 2 | 38 | 79,0 | 134 | 3 | 62 | 117,0 172 | 5 | 100 | — | — | — | — |
| 12,500 12,999 | O | 48 | 16 | — | — | — | — | 55,8 | 111 | 2 | 39 | 81,8 | 137 | 4 | 65 | 120,8 176 | 5 | 104 | — | — | — | — |
| 13,000 13,499 | P | 48 | 16 | — | — | — | — | 56,5 | 112 | 3 | 40 | 84,5 | 140 | 4 | 68 | 124,5 180 | 5 | 108 | — | — | — | — |
| 13,500 13,999 | Q | 48 | 16 | — | — | — | — | 58,2 | 114 | 3 | 42 | 86,2 | 142 | 4 | 70 | 128,2 184 | 5 | 112 | — | — | — | — |
| 14,000 14,499 | R | 48 | 16 | — | — | — | — | 59,9 | 116 | 3 | 44 | 87,9 | 144 | 4 | 72 | 131,9 188 | 6 | 116 | — | — | — | — |
| 14,500 14,999 | S | 48 | 16 | — | — | — | — | 60,6 | 117 | 3 | 45 | 90,6 | 147 | 4 | 75 | 135,6 192 | 6 | 120 | — | — | — | — |
| 15,000 15,999 | T | 50 | 20 | — | — | — | — | 66,3 | 125 | 3 | 48 | 98,3 | 157 | 4 | 80 | 146,3 205 | 6 | 128 | — | — | — | — |
| 16,000 16,999 | U | 50 | 20 | — | — | — | — | 68,7 | 128 | 3 | 51 | 102,7 162 | 4 | 85 | 153,7 213 | 6 | 136 | — | — | — | — | |
| 17,000 17,999 | V | 50 | 20 | — | — | — | — | 71,1 | 131 | 3 | 54 | 107,1 167 | 5 | 90 | 161,1 221 | 7 | 144 | — | — | — | — | |
| 18,000 18,999 | W | 56 | 25 | — | — | — | — | 76,6 | 143 | 3 | 57 | 114,6 181 | 5 | 95 | 171,6 238 | 7 | 152 | — | — | — | — | |
| 19,000 19,999 | X | 56 | 25 | — | — | — | — | 79,0 | 146 | 4 | 60 | 119,0 186 | 5 100 179,0 246 | 7 | 160 | — | — | — | — | |||
| 20,000 20,999 | Y | 56 | 25 | 50,4 | 118 | 2 | 32 | 81,4 | 149 | 4 | 63 | 123,4 191 | 5 105 186,4 254 | 8 | 168 | 270,4 338 11 252 | ||||||
| 21,000 21,999 | Z | 56 | 25 | 50,8 | 119 | 2 | 33 | 83,8 | 152 | 4 | 66 | 127,8 196 | 6 110 193,8 262 | 8 | 176 | 281,8 350 12 264 | ||||||
| 22,000 22,999 ZA | 56 | 25 | 51,2 | 120 | 3 | 34 | 86,2 | 155 | 4 | 69 | 132,2 201 | 6 115 201,2 270 | 8 | 184 | 293,2 362 12 276 | |||||||
| 23,000 23,999 ZB | 56 | 25 | 52,7 | 122 | 3 | 36 | 88,7 | 158 | 4 | 72 | 136,7 206 | 6 120 208,7 278 | 9 | 192 | 304,7 374 13 288 | |||||||
| 24,000 24,999 ZC | 56 | 25 | 54,1 | 124 | 3 | 38 | 91,1 | 161 | 4 | 75 | 141,1 211 | 6 125 216,1 286 | 9 | 200 | 316,1 386 13 300 | |||||||
| 25,000 25,999 ZD | 56 | 25 | 54,5 | 125 | 3 | 39 | 93,5 | 164 | 4 | 78 | 145,5 216 | 6 130 223,5 294 | 9 | 208 | 327,5 398 13 312 |
| 4. Установите ключ в правильное положение. | * Для раскрепления пластины | |
| Убедитесь в совпадении разъема ключа и пластины. | плотно прижмите ключ к пластине | |
| во избежание проскальзывания. | ||
| K-ключ и универсальный ключ • | 8–26 мм | |
| 4 | ||
| 4. Установите ключ в правильное положение. | ||
| Убедитесь в совпадении разъема ключа и пластины. | ||
| Ассортимент ключей | ||
| Мини-ключ K-ключ Универсальный ключ | ||
| Разъемы ключа и пластины должны совпадать. | Разъемы ключа и пластины должны совпадать. |
ПРИМЕЧАНИЕ. Размеры корпуса: L: Общая длина сверла. L1: Длина сверла с фланцем L4: Максимальная глубина сверления.
L5: Длина конуса. Зависит от типа пластины. LATTH: Длина корпуса сверла. LS: Длина хвостовика.
Охлаждение Отклонение от оси
Обрабатывающий центр Токарный станок
max 0,02 мм
| Внутренний | Наружный подвод | Обработка без СОЖ не | max 0,02 мм |
| подвод | СОЖ допускается | рекомендуется. Обработка с | |
| СОЖ всегда | только при сверлении | минимальным количеством | |
| предпочтителен. | отверстий глубиной | СОЖ имеет ограничения. |
до 3 x D.
