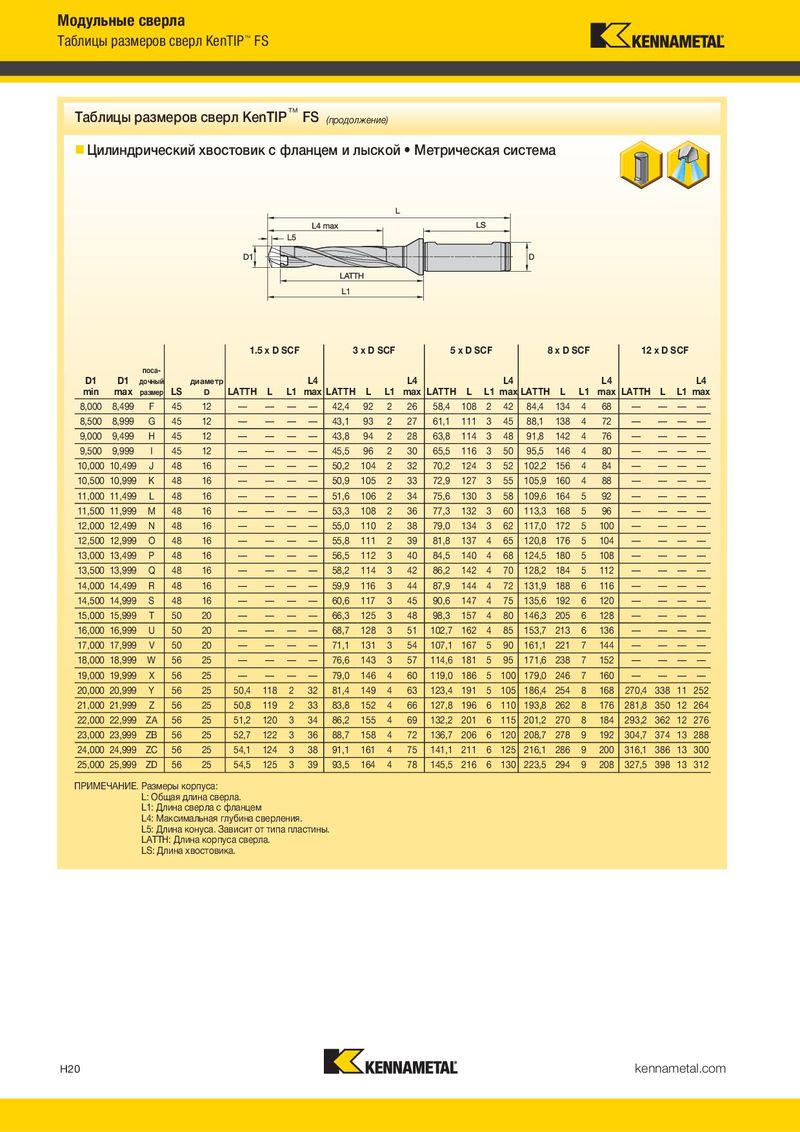

Основной каталог Kennametal вращающиеся инструменты 2018 - страница 208

Предыдущая страница Следующая страница

Навигация

Модульные сверла Таблицы размеров сверл KenTIP™ FS Таблицы размеров сверл KenTIP™ FS (продолжение) „ Цилиндрический хвостовик с фланцем и лыской • Метрическая система 1.5 x D SCF 3 xD SCF 5 x D SCF 8 xD SCF 12 x D SCF поса- D1 D1 дочный диаметр L4 L4 L4 L4 L4 min max размер LS D LATTH L L1 max LATTH L L1 max LATTH L L1 max LATTH L L1 max LATTH L L1 max 8,000 8,499 F 45 12 — — — — 42,4 92 2 26 58,4 108 2 42 84,4 134 4 68 — — — — 8,500 8,999 G 45 12 — — — — 43,1 93 2 27 61,1 111 3 45 88,1 138 4 72 — — — — 9,000 9,499 H 45 12 — — — — 43,8 94 2 28 63,8 114 3 48 91,8 142 4 76 — — — — 9,500 9,999 I 45 12 — — — — 45,5 96 2 30 65,5 116 3 50 95,5 146 4 80 — — — — 10,000 10,499 J 48 16 — — — — 50,2 104 2 32 70,2 124 3 52 102,2 156 4 84 — — — — 10,500 10,999 K 48 16 — — — — 50,9 105 2 33 72,9 127 3 55 105,9 160 4 88 — — — — 11,000 11,499 L 48 16 — — — — 51,6 106 2 34 75,6 130 3 58 109,6 164 5 92 — — — — 11,500 11,999 M 48 16 — — — — 53,3 108 2 36 77,3 132 3 60 113,3 168 5 96 — — — — 12,000 12,499 N 48 16 — — — — 55,0 110 2 38 79,0 134 3 62 117,0 172 5 100 — — — — 12,500 12,999 O 48 16 — — — — 55,8 111 2 39 81,8 137 4 65 120,8 176 5 104 — — — — 13,000 13,499 P 48 16 — — — — 56,5 112 3 40 84,5 140 4 68 124,5 180 5 108 — — — — 13,500 13,999 Q 48 16 — — — — 58,2 114 3 42 86,2 142 4 70 128,2 184 5 112 — — — — 14,000 14,499 R 48 16 — — — — 59,9 116 3 44 87,9 144 4 72 131,9 188 6 116 — — — — 14,500 14,999 S 48 16 — — — — 60,6 117 3 45 90,6 147 4 75 135,6 192 6 120 — — — — 15,000 15,999 T 50 20 — — — — 66,3 125 3 48 98,3 157 4 80 146,3 205 6 128 — — — — 16,000 16,999 U 50 20 — — — — 68,7 128 3 51 102,7 162 4 85 153,7 213 6 136 — — — — 17,000 17,999 V 50 20 — — — — 71,1 131 3 54 107,1 167 5 90 161,1 221 7 144 — — — — 18,000 18,999 W 56 25 — — — — 76,6 143 3 57 114,6 181 5 95 171,6 238 7 152 — — — — 19,000 19,999 X 56 25 — — — — 79,0 146 4 60 119,0 186 5 100 179,0 246 7 160 — — — — 20,000 20,999 Y 56 25 50,4 118 2 32 81,4 149 4 63 123,4 191 5 105 186,4 254 8 168 270,4 338 11 252 21,000 21,999 Z 56 25 50,8 119 2 33 83,8 152 4 66 127,8 196 6 110 193,8 262 8 176 281,8 350 12 264 22,000 22,999 ZA 56 25 51,2 120 3 34 86,2 155 4 69 132,2 201 6 115 201,2 270 8 184 293,2 362 12 276 23,000 23,999 ZB 56 25 52,7 122 3 36 88,7 158 4 72 136,7 206 6 120 208,7 278 9 192 304,7 374 13 288 24,000 24,999 ZC 56 25 54,1 124 3 38 91,1 161 4 75 141,1 211 6 125 216,1 286 9 200 316,1 386 13 300 25,000 25,999 ZD 56 25 54,5 125 3 39 93,5 164 4 78 145,5 216 6 130 223,5 294 9 208 327,5 398 13 312 ПРИМЕЧАНИЕ. Размеры корпуса: L: Общая длина сверла. L1: Длина сверла с фланцем L4: Максимальная глубина сверления. L5: Длина конуса. Зависит от типа пластины. LATTH: Длина корпуса сверла. LS: Длина хвостовика. H20 kennametal.com
