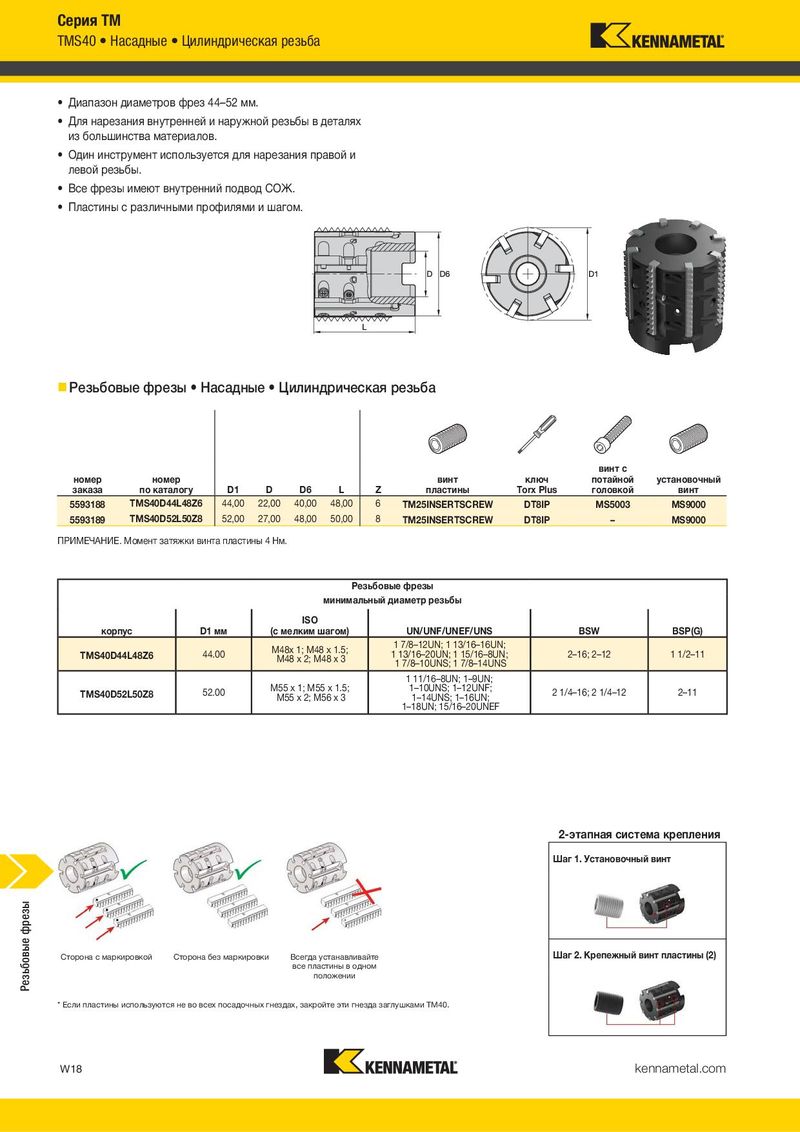

Основной каталог Kennametal вращающиеся инструменты 2018 - страница 1624

Предыдущая страница Следующая страница

Навигация

TMS40 Насадные Цилиндрическая резьба TMST40 Насадные Коническая резьба

  • Диапазон диаметров фрез 44–52 мм.
  • Диаметр фрез 45 мм.
  • Для нарезания внутренней и наружной резьбы в деталях
  • Для нарезания внутренней и наружной резьбы в деталях

из большинства материалов. из большинства материалов.

  • Один инструмент используется для нарезания правой и
  • Один инструмент используется для нарезания правой и

левой резьбы. левой резьбы.

  • Все фрезы имеют внутренний подвод СОЖ.
  • Все фрезы имеют внутренний подвод СОЖ.
  • Пластины с различными профилями и шагом.
  • Пластины с различными профилями и шагом.

Резьбовые фрезы Насадные Цилиндрическая резьба Резьбовые фрезы Насадные Коническая резьба

винт с

номер номер винт ключ потайной установочный винт с

заказа по каталогу D1 D D6 L Z пластины Torx Plus головкой винт номер номер винт ключ потайной установочный

заказа по каталогу D1 max D D6 L Z пластины Torx Plus головкой винт

5593188 TMS40D44L48Z6 44,00 22,00 40,00 48,00 6 TM25INSERTSCREW DT8IP MS5003 MS9000

5593190 TMST40D45L48Z6 45,00 22,00 40,00 48,00 6 TM25INSERTSCREW DT8IP MS5003 MS9000

5593189 TMS40D52L50Z8 52,00 27,00 48,00 50,00 8 TM25INSERTSCREW DT8IP – MS9000

ПРИМЕЧАНИЕ: Момент затяжки винта пластины 4 Нм. ПРИМЕЧАНИЕ. Момент затяжки винта пластины 4 Нм.

Резьбовые фрезы Резьбовые фрезы минимальный диаметр резьбы минимальный диаметр резьбы

ISO корпус D1 max NPT NPTF BSPT

корпус D1 мм (с мелким шагом) UN/UNF/UNEF/UNS BSW BSP(G)

1 7/8–12UN; 1 13/16–16UN;TMST40D45L48Z645,002–11.5; 2 1/2–8 (и выше)2–11.5; 2 1/2–8; 3–82–6 x 11
M48x 1; M48 x 1.5;
TMS40D44L48Z644.001 13/16–20UN; 1 15/16–8UN;2–16; 2–12 1 1/2–11
M48 x 2; M48 x 3
1 7/8–10UNS; 1 7/8–14UNS
1 11/16–8UN; 1–9UN;
M55 x 1; M55 x 1.5;1–10UNS; 1–12UNF;
TMS40D52L50Z852.002 1/4–16; 2 1/4–12 2–11

M55 x 2; M56 x 3 1–14UNS; 1–16UN; 1–18UN; 15/16–20UNEF

2-этапная система крепления 2-этапная система крепления

Шаг 1. Установочный винт Шаг 1. Установочный винт

Сторона с маркировкой Сторона без маркировки Всегда устанавливайте Шаг 2. Крепежный винт пластины (2) Шаг 2. Крепежный винт пластины (2)

Сторона с маркировкой Сторона без маркировки Всегда устанавливайте

все пластины в одном все пластины с одной положении стороны*

* Если пластины используются не во всех посадочных гнездах, закройте эти гнезда заглушками TM40. * Если пластины используются не во всех посадочных гнездах, закройте эти гнезда заглушками TM40.

корпусD1 ммРезь минимальн ISO (с мелким шагом)бовые фрезы ый диаметр резьбы UN/UNF/UNEF/UNSBSWBSP(G)
TMS40D44L48Z644.00M48x 1; M48 x 1.5; M48 x 2; M48 x 31 7/8–12UN; 1 13/16–16UN; 1 13/16–20UN; 1 15/16–8UN; 1 7/8–10UNS; 1 7/8–14UNS2–16; 2–121 1/2–11
TMS40D52L50Z852.00M55 x 1; M55 x 1.5; M55 x 2; M56 x 31 11/16–8UN; 1–9UN; 1–10UNS; 1–12UNF; 1–14UNS; 1–16UN; 1–18UN; 15/16–20UNEF2 1/4–16; 2 1/4–122–11
