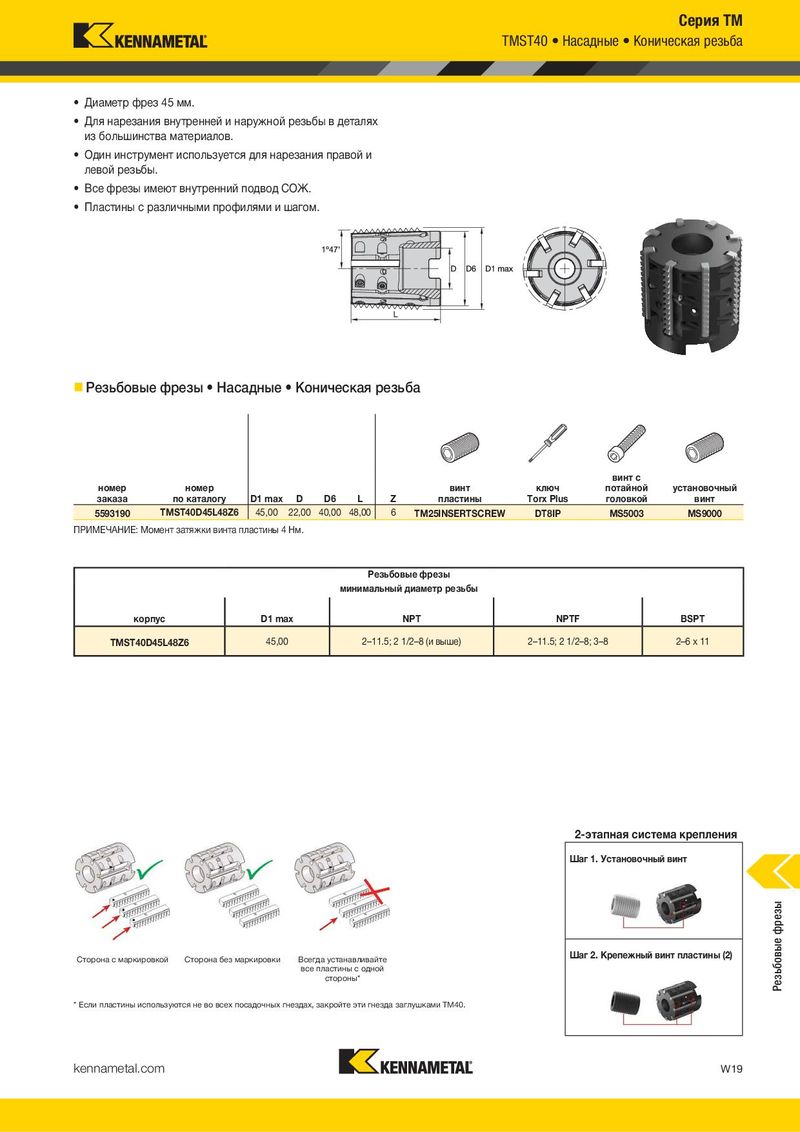

Серия TМ Серия TМ TMS40 • Насадные • Цилиндрическая резьба TMST40 • Насадные • Коническая резьба • Диапазон диаметров фрез 44–52 мм. • Диаметр фрез 45 мм. • Для нарезания внутренней и наружной резьбы в деталях • Для нарезания внутренней и наружной резьбы в деталях из большинства материалов. из большинства материалов. • Один инструмент используется для нарезания правой и • Один инструмент используется для нарезания правой и левой резьбы. левой резьбы. • Все фрезы имеют внутренний подвод СОЖ. • Все фрезы имеют внутренний подвод СОЖ. • Пластины с различными профилями и шагом. • Пластины с различными профилями и шагом.  Резьбовые фрезы • Насадные • Цилиндрическая резьба  Резьбовые фрезы • Насадные • Коническая резьба винт с номер номер винт ключ потайной установочный винт с заказа по каталогу D1 D D6 L Z пластины Torx Plus головкой винт номер номер винт ключ потайной установочный TMS40D44L48Z6 44,00 22,00 40,00 48,00 6 заказа по каталогу D1 max D D6 L Z пластины Torx Plus головкой винт 5593188 TM25INSERTSCREW DT8IP MS5003 MS9000 5593190 TMST40D45L48Z6 45,00 22,00 40,00 48,00 6 TM25INSERTSCREW DT8IP MS5003 MS9000 5593189 TMS40D52L50Z8 52,00 27,00 48,00 50,00 8 TM25INSERTSCREW DT8IP – MS9000 ПРИМЕЧАНИЕ: Момент затяжки винта пластины 4 Нм. ПРИМЕЧАНИЕ. Момент затяжки винта пластины 4 Нм. Резьбовые фрезы Резьбовые фрезы минимальный диаметр резьбы минимальный диаметр резьбы ISO корпус D1 max NPT NPTF BSPT корпус D1 мм (с мелким шагом) UN/UNF/UNEF/UNS BSW BSP(G) 1 7/8–12UN; 1 13/16–16UN; TMST40D45L48Z6 45,00 2–11.5; 2 1/2–8 (и выше) 2–11.5; 2 1/2–8; 3–8 2–6 x 11 44.00 M48x 1; M48 x 1.5; 1 13/16–20UN; 1 15/16–8UN; 2–16; 2–12 1 1/2–11 TMS40D44L48Z6 M48 x 2; M48 x 3 1 7/8–10UNS; 1 7/8–14UNS 1 11/16–8UN; 1–9UN; 52.00 M55 x 1; M55 x 1.5; 1–10UNS; 1–12UNF; 2 1/4–16; 2 1/4–12 2–11 TMS40D52L50Z8 M55 x 2; M56 x 3 1–14UNS; 1–16UN; 1–18UN; 15/16–20UNEF 2-этапная система крепления 2-этапная система крепления Шаг 1. Установочный винт Шаг 1. Установочный винт Резьбовые фрезы Резьбовые фрезы Сторона с маркировкой Сторона без маркировки Всегда устанавливайте Шаг 2. Крепежный винт пластины (2) Сторона с маркировкой Сторона без маркировки Всегда устанавливайте Шаг 2. Крепежный винт пластины (2) все пластины в одном все пластины с одной положении стороны* * Если пластины используются не во всех посадочных гнездах, закройте эти гнезда заглушками TM40. * Если пластины используются не во всех посадочных гнездах, закройте эти гнезда заглушками TM40. W18 kennametal.com kennametal.com W19
