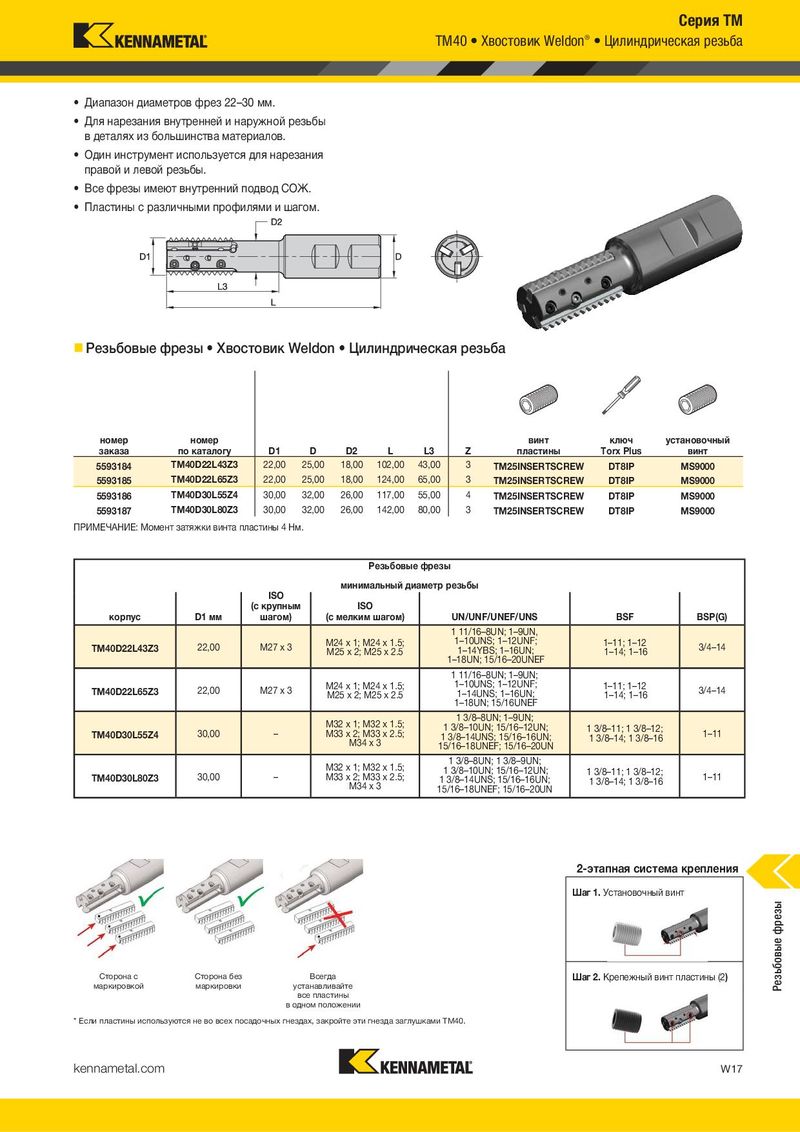

Основной каталог Kennametal вращающиеся инструменты 2018 - страница 1623

Предыдущая страница Следующая страница

Навигация

Серия TM Серия TМ

Режимы резания для пластин TM40 Хвостовик Weldon® Цилиндрическая резьба

Пластины ТM25

обрабатываемые

материалы твердость по Бринеллю скорость резания сменные пластины

стальHBKC610MKC635Mподача, fz (дюйм/зуб)
P1125100–21090–1800,05–0,20
P2180100–17090–1600,05–0,20
P322560–13070–1150,05–0,20
P425080–15080–1600,05–0,20
P527575–13080–1600,05–0,15
P632570–11060–1000,05–0,10
нержавеющая сталь
M1180100–170120–1800,05–0,10
M225070–140100–1400,05–0,10
M333070–120100–1200,05–0,10
чугун
K118060–130100–1200,02–0,08
K222060–12580–1000,05–0,15
K326050–9060–900,05–0,10
цветные металлы
N160–100100–250–0,05–0,25
жаропрочные сплавы
S120020–4520–400,05–0,10
S225020–3020–300,02–0,05
S328015–2015–200,02–0,05
S435010–1510–150,02–0,05
закаленная сталь
H155 HRC20–4520–450,01–0,03

ПРИМЕЧАНИЕ: Для программирования резьбонарезания на станках с ЧПУ используйте программное обеспечение Kennametal для резьбофрезерования TM-CNC Generator, доступное на нашем сайте http://www.kennametal.com/en/resources/software.html.

  • Диапазон диаметров фрез 22–30 мм.
  • Для нарезания внутренней и наружной резьбы в деталях из большинства материалов.
  • Один инструмент используется для нарезания правой и левой резьбы.
  • Все фрезы имеют внутренний подвод СОЖ.
  • Пластины с различными профилями и шагом.

Резьбовые фрезы Хвостовик Weldon Цилиндрическая резьба

номер номер винт ключ установочный

заказапо каталогуD1DD2LL3ZпластиныTorx Plusвинт
5593184TM40D22L43Z322,0025,0018,00102,0043,003TM25INSERTSCREWDT8IPMS9000
5593185TM40D22L65Z322,0025,0018,00124,0065,003TM25INSERTSCREWDT8IPMS9000
5593186TM40D30L55Z430,0032,0026,00117,0055,004TM25INSERTSCREWDT8IPMS9000
5593187TM40D30L80Z330,0032,0026,00142,0080,003TM25INSERTSCREWDT8IPMS9000

ПРИМЕЧАНИЕ: Момент затяжки винта пластины 4 Нм.

Резьбовые фрезы минимальный диаметр резьбы ISO (с крупным ISO

корпус D1 ммшагом)(с мелким шагом)UN/UNF/UNEF/UNSBSF BSP(G)
1 11/16–8UN; 1–9UN,
M24 x 1; M24 x 1.5;1–10UNS; 1–12UNF;1–11; 1–12
TM40D22L43Z322,00M27 x 31–14YBS; 1–16UN;3/4–14
M25 x 2; M25 x 2.51–14; 1–16
1–18UN; 15/16–20UNEF
1 11/16–8UN; 1–9UN;
M24 x 1; M24 x 1.5;1–10UNS; 1–12UNF;1–11; 1–12
TM40D22L65Z322,00M27 x 31–14UNS; 1–16UN;3/4–14

M25 x 2; M25 x 2.5 1–14; 1–16 1–18UN; 15/16UNEF 1 3/8–8UN; 1–9UN; M32 x 1; M32 x 1.5; 1 3/8–10UN; 15/16–12UN;

1 3/8–11; 1 3/8–12;

TM40D30L55Z4 30,00 – M33 x 2; M33 x 2.5; 1 3/8–14UNS; 15/16–16UN; 1–11

1 3/8–14; 1 3/8–16 M34 x 3 15/16–18UNEF; 15/16–20UN 1 3/8–8UN; 1 3/8–9UN; M32 x 1; M32 x 1.5; 1 3/8–10UN; 15/16–12UN;

1 3/8–11; 1 3/8–12;

TM40D30L80Z3 30,00 – M33 x 2; M33 x 2.5; 1 3/8–14UNS; 15/16–16UN; 1–11

1 3/8–14; 1 3/8–16 M34 x 3 15/16–18UNEF; 15/16–20UN

2-этапная система крепления

номер заказаномер по каталогуD1DD2LL3Z винт пластиныключ Torx Plusустановочный винт
5593184TM40D22L43Z322,0025,0018,00102,0043,003 TM25INSERTSCREWDT8IPMS9000
5593185TM40D22L65Z322,0025,0018,00124,0065,003 TM25INSERTSCREWDT8IPMS9000
5593186TM40D30L55Z430,0032,0026,00117,0055,004 TM25INSERTSCREWDT8IPMS9000
5593187TM40D30L80Z330,0032,0026,00142,0080,003 TM25INSERTSCREWDT8IPMS9000
корпусD1 ммISO (с крупным шагом)Резьбовые минимальный диа ISO (с мелким шагом)фрезы метр резьбы UN/UNF/UNEF/UNSBSFBSP(G)
TM40D22L43Z322,00M27 x 3M24 x 1; M24 x 1.5; M25 x 2; M25 x 2.51 11/16–8UN; 1–9UN, 1–10UNS; 1–12UNF; 1–14YBS; 1–16UN; 1–18UN; 15/16–20UNEF1–11; 1–12 1–14; 1–163/4–14
TM40D22L65Z322,00M27 x 3M24 x 1; M24 x 1.5; M25 x 2; M25 x 2.51 11/16–8UN; 1–9UN; 1–10UNS; 1–12UNF; 1–14UNS; 1–16UN; 1–18UN; 15/16UNEF1–11; 1–12 1–14; 1–163/4–14
TM40D30L55Z430,00–M32 x 1; M32 x 1.5; M33 x 2; M33 x 2.5; M34 x 31 3/8–8UN; 1–9UN; 1 3/8–10UN; 15/16–12UN; 1 3/8–14UNS; 15/16–16UN; 15/16–18UNEF; 15/16–20UN1 3/8–11; 1 3/8–12; 1 3/8–14; 1 3/8–161–11
TM40D30L80Z330,00–M32 x 1; M32 x 1.5; M33 x 2; M33 x 2.5; M34 x 31 3/8–8UN; 1 3/8–9UN; 1 3/8–10UN; 15/16–12UN; 1 3/8–14UNS; 15/16–16UN; 15/16–18UNEF; 15/16–20UN1 3/8–11; 1 3/8–12; 1 3/8–14; 1 3/8–161–11
