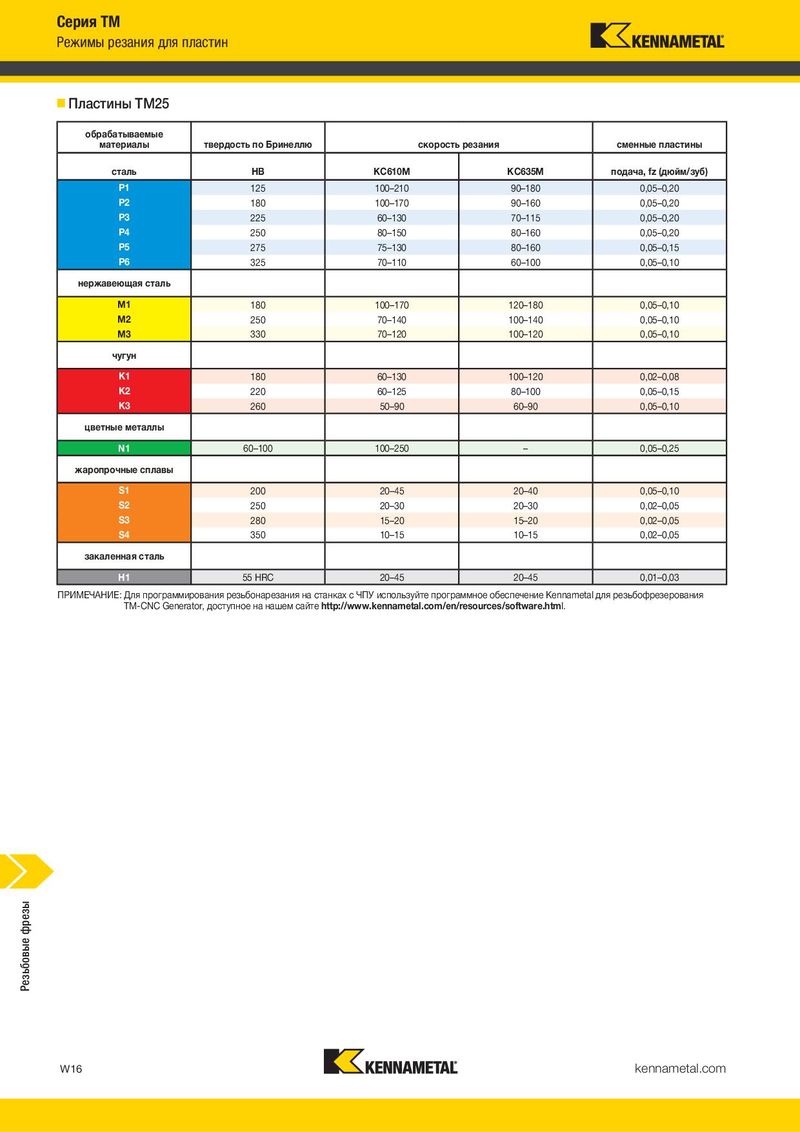

Серия TM Серия TМ Режимы резания для пластин TM40 • Хвостовик Weldon® • Цилиндрическая резьба  Пластины ТM25 • Диапазон диаметров фрез 22–30 мм. • Для нарезания внутренней и наружной резьбы обрабатываемые в деталях из большинства материалов. материалы твердость по Бринеллю скорость резания сменные пластины • Один инструмент используется для нарезания сталь HB KC610M KC635M подача, fz (дюйм/зуб) правой и левой резьбы. P1 125 100–210 90–180 0,05–0,20 • Все фрезы имеют внутренний подвод СОЖ. P2 180 100–170 90–160 0,05–0,20 • Пластины с различными профилями и шагом. P3 225 60–130 70–115 0,05–0,20 P4 250 80–150 80–160 0,05–0,20 P5 275 75–130 80–160 0,05–0,15 P6 325 70–110 60–100 0,05–0,10 нержавеющая сталь M1 180 100–170 120–180 0,05–0,10 M2 250 70–140 100–140 0,05–0,10 M3 330 70–120 100–120 0,05–0,10 чугун  Резьбовые фрезы • Хвостовик Weldon • Цилиндрическая резьба K1 180 60–130 100–120 0,02–0,08 K2 220 60–125 80–100 0,05–0,15 K3 260 50–90 60–90 0,05–0,10 цветные металлы номер номер винт ключ установочный N1 60–100 100–250 – 0,05–0,25 заказа по каталогу D1 D D2 L L3 Z пластины Torx Plus винт жаропрочные сплавы 5593184 TM40D22L43Z3 22,00 25,00 18,00 102,00 43,00 3 TM25INSERTSCREW DT8IP MS9000 5593185 TM40D22L65Z3 22,00 25,00 18,00 124,00 65,00 3 TM25INSERTSCREW DT8IP MS9000 S1 200 20–45 20–40 0,05–0,10 TM40D30L55Z4 30,00 32,00 26,00 117,00 55,00 4 5593186 TM25INSERTSCREW DT8IP MS9000 S2 250 20–30 20–30 0,02–0,05 TM40D30L80Z3 30,00 32,00 26,00 142,00 80,00 3 5593187 TM25INSERTSCREW DT8IP MS9000 S3 280 15–20 15–20 0,02–0,05 ПРИМЕЧАНИЕ: Момент затяжки винта пластины 4 Нм. S4 350 10–15 10–15 0,02–0,05 закаленная сталь Резьбовые фрезы H1 55 HRC 20–45 20–45 0,01–0,03 минимальный диаметр резьбы ПРИМЕЧАНИЕ: Для программирования резьбонарезания на станках с ЧПУ используйте программное обеспечение Kennametal для резьбофрезерования ISO TM-CNC Generator, доступное на нашем сайте http://www.kennametal.com/en/resources/software.html. (с крупным ISO корпус D1 мм шагом) (с мелким шагом) UN/UNF/UNEF/UNS BSF BSP(G) 1 11/16–8UN; 1–9UN, M24 x 1; M24 x 1.5; 1–10UNS; 1–12UNF; 1–11; 1–12 TM40D22L43Z3 22,00 M27 x 3 M25 x 2; M25 x 2.5 1–14YBS; 1–16UN; 1–14; 1–16 3/4–14 1–18UN; 15/16–20UNEF 1 11/16–8UN; 1–9UN; M24 x 1; M24 x 1.5; 1–10UNS; 1–12UNF; 1–11; 1–12 TM40D22L65Z3 22,00 M27 x 3 M25 x 2; M25 x 2.5 1–14UNS; 1–16UN; 1–14; 1–16 3/4–14 1–18UN; 15/16UNEF 1 3/8–8UN; 1–9UN; M32 x 1; M32 x 1.5; 1 3/8–10UN; 15/16–12UN; 1 3/8–11; 1 3/8–12; TM40D30L55Z4 30,00 – M33 x 2; M33 x 2.5; 1 3/8–14UNS; 15/16–16UN; 1 3/8–14; 1 3/8–16 1–11 M34 x 3 15/16–18UNEF; 15/16–20UN 1 3/8–8UN; 1 3/8–9UN; M32 x 1; M32 x 1.5; 1 3/8–10UN; 15/16–12UN; 1 3/8–11; 1 3/8–12; TM40D30L80Z3 30,00 – M33 x 2; M33 x 2.5; 1 3/8–14UNS; 15/16–16UN; 1 3/8–14; 1 3/8–16 1–11 M34 x 3 15/16–18UNEF; 15/16–20UN 2-этапная система крепления Шаг 1. Установочный винт Резьбовые фрезы Резьбовые фрезы Сторона с Сторона без Всегда Шаг 2. Крепежный винт пластины (2) маркировкой маркировки устанавливайте все пластины в одном положении * Если пластины используются не во всех посадочных гнездах, закройте эти гнезда заглушками TM40. W16 kennametal.com kennametal.com W17
