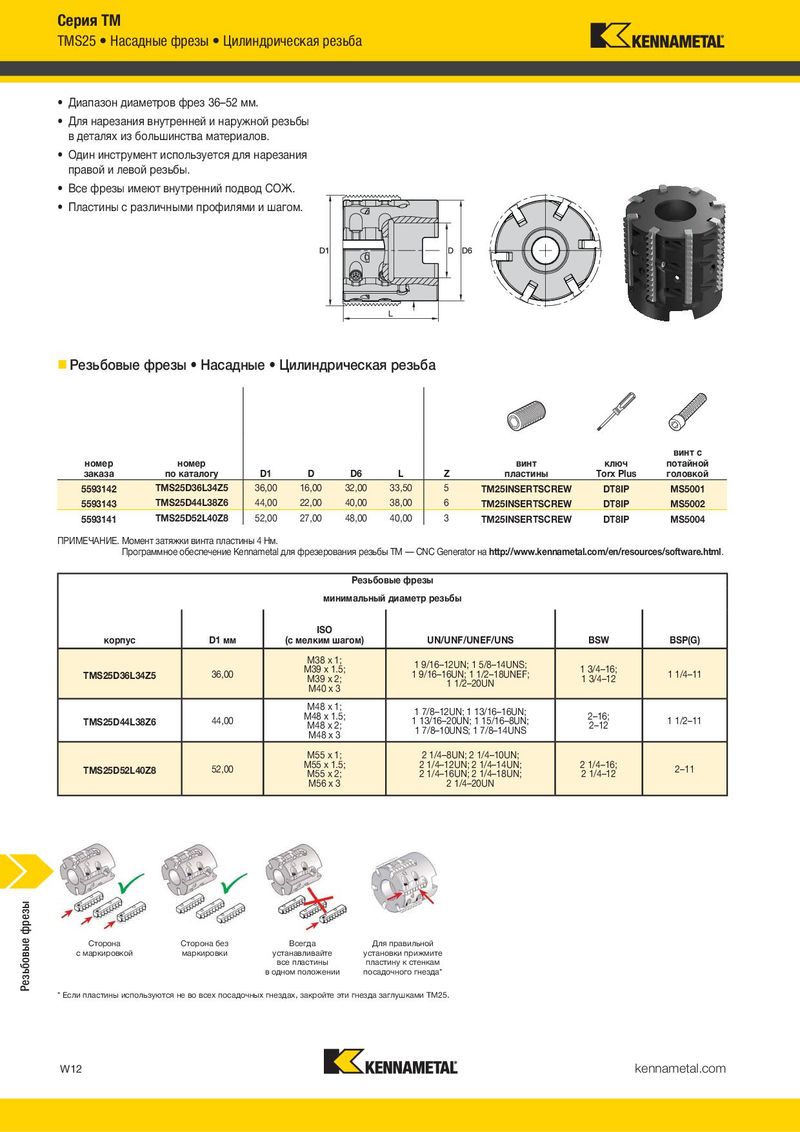

Основной каталог Kennametal вращающиеся инструменты 2018 - страница 1618

Предыдущая страница Следующая страница

Навигация

TMS25 Насадные фрезы Цилиндрическая резьба TMST25 Насадные фрезы Коническая резьба

  • Диапазон диаметров фрез 36–52 мм.
  • Диаметр фрез 35 мм.
  • Для нарезания внутренней и наружной резьбы
  • Для нарезания внутренней и наружной резьбы

в деталях из большинства материалов. в деталях из большинства материалов.

  • Один инструмент используется для нарезания
  • Один инструмент используется для нарезания

правой и левой резьбы. правой и левой резьбы.

  • Все фрезы имеют внутренний подвод СОЖ.
  • Все фрезы имеют внутренний подвод СОЖ.
  • Пластины с различными профилями и шагом.
  • Пластины с различными профилями и шагом.

Резьбовые фрезы Насадные Цилиндрическая резьба Резьбовые фрезы Насадные Коническая резьба

винт с

номер номер винт ключ потайной

заказапо каталогуD1DD6LZпластиныTorx Plusголовкой
5593142TMS25D36L34Z536,0016,0032,0033,505TM25INSERTSCREWDT8IPMS5001
5593143TMS25D44L38Z644,0022,0040,0038,006TM25INSERTSCREWDT8IPMS5002
5593141TMS25D52L40Z852,0027,0048,0040,003TM25INSERTSCREWDT8IPMS5004

ПРИМЕЧАНИЕ. Момент затяжки винта пластины 4 Нм. Программное обеспечение Kennametal для фрезерования резьбы TM — CNC Generator на http://www.kennametal.com/en/resources/software.html. Резьбовые фрезы минимальный диаметр резьбы

ISO

корпусD1 мм(с мелким шагом)UN/UNF/UNEF/UNSBSWBSP(G)
M38 x 1;
1 9/16–12UN; 1 5/8–14UNS;
M39 x 1.5;1 3/4–16;
TMS25D36L34Z536,001 9/16–16UN; 1 1/2–18UNEF;1 1/4–11

M39 x 2; 1 3/4–12 1 1/2–20UN M40 x 3 M48 x 1;

1 7/8–12UN; 1 13/16–16UN; M48 x 1.5; 2–16;

TMS25D44L38Z644,001 13/16–20UN; 1 15/16–8UN;1 1/2–11
M48 x 2;2–12
1 7/8–10UNS; 1 7/8–14UNS
M48 x 3
M55 x 1;2 1/4–8UN; 2 1/4–10UN;

M55 x 1.5; 2 1/4–12UN; 2 1/4–14UN; 2 1/4–16;

TMS25D52L40Z8 52,00 2–11

M55 x 2; 2 1/4–16UN; 2 1/4–18UN; 2 1/4–12

M56 x 3 2 1/4–20UN

винт с

номер номер винт ключ потайной

заказапо каталогуD1 maxDD6LZпластиныTorx Plusголовкой
TMST25D36L34Z536,1016,0031,5033,505
5593144TM25INSERTSCREWDT8IPMS5001

ПРИМЕЧАНИЕ. Момент затяжки винта пластины 4 Нм. Программное обеспечение Kennametal для фрезерования резьбы TM — CNC Generator на http://www.kennametal.com/en/resources/software.html.

Резьбовые фрезы минимальный диаметр резьбы

корпусD1 ммNPTNPTFBSPT
1 1/4-11.5; 1 1/2-11.5;
1 1/4-11.5; 1 1/2-11.5;
TMST25D36L34Z534,502-11.5; 2 1/2-81 1/2-6x11

2-11.5; 2 1/2-8; 3-8 (и выше)

Сторона Сторона без Всегда Для правильной

с маркировкоймаркировкиустанавливайтеустановки прижмитеСторона сВсегдаДля правильной
все пластиныпластину к стенкаммаркировкойустанавливайтеустановки прижмите
в одном положениипосадочного гнезда*все пластиныпластину к стенкам

с одной стороны посадочного гнезда* * Если пластины используются не во всех посадочных гнездах, закройте эти гнезда заглушками TM25. * Если пластины используются не во всех посадочных гнездах, закройте эти гнезда заглушками TM25. ПРИМЕЧАНИЕ. На конических пластинах маркировка должна находиться сверху.

корпусD1 ммРезьбов минимальный ISO (с мелким шагом)ые фрезы диаметр резьбы UN/UNF/UNEF/UNSBSWBSP(G)
TMS25D36L34Z536,00M38 x 1; M39 x 1.5; M39 x 2; M40 x 31 9/16–12UN; 1 5/8–14UNS; 1 9/16–16UN; 1 1/2–18UNEF; 1 1/2–20UN1 3/4–16; 1 3/4–121 1/4–11
TMS25D44L38Z644,00M48 x 1; M48 x 1.5; M48 x 2; M48 x 31 7/8–12UN; 1 13/16–16UN; 1 13/16–20UN; 1 15/16–8UN; 1 7/8–10UNS; 1 7/8–14UNS2–16; 2–121 1/2–11
TMS25D52L40Z852,00M55 x 1; M55 x 1.5; M55 x 2; M56 x 32 1/4–8UN; 2 1/4–10UN; 2 1/4–12UN; 2 1/4–14UN; 2 1/4–16UN; 2 1/4–18UN; 2 1/4–20UN2 1/4–16; 2 1/4–122–11
