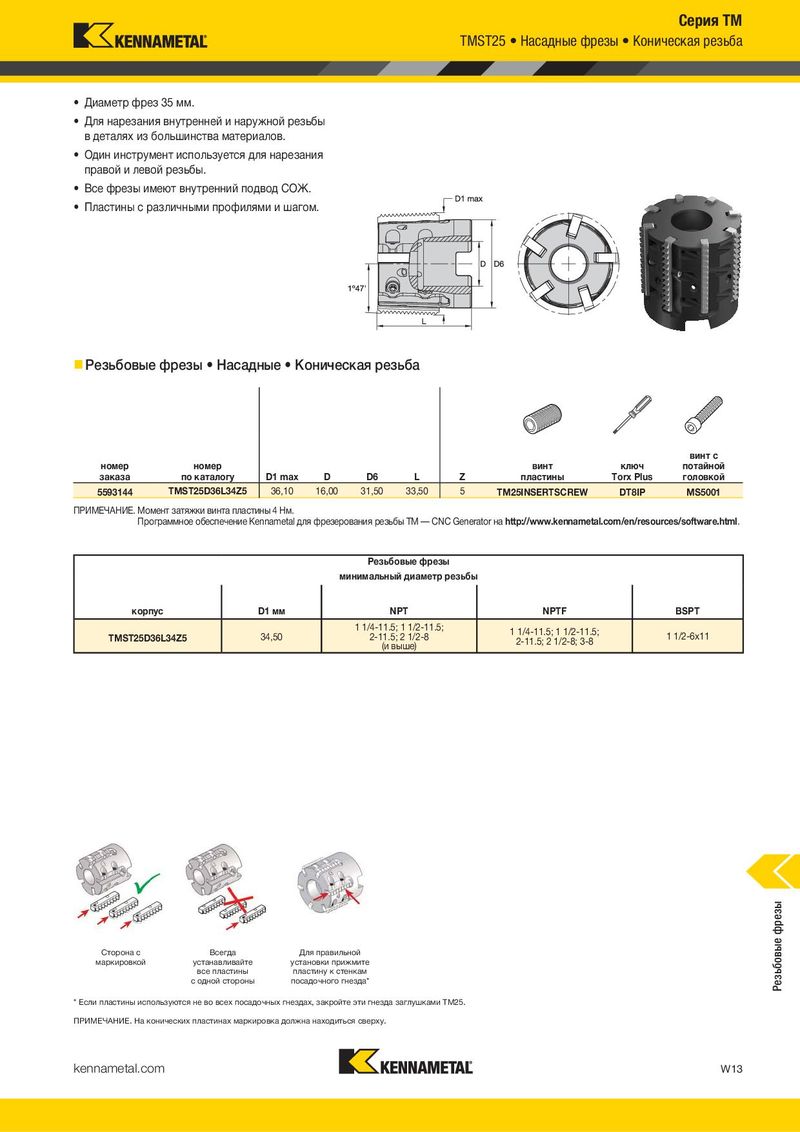

TMS25 Насадные фрезы Цилиндрическая резьба TMST25 Насадные фрезы Коническая резьба

  • Диапазон диаметров фрез 36–52 мм.
  • Диаметр фрез 35 мм.
  • Для нарезания внутренней и наружной резьбы
  • Для нарезания внутренней и наружной резьбы

в деталях из большинства материалов. в деталях из большинства материалов.

  • Один инструмент используется для нарезания
  • Один инструмент используется для нарезания

правой и левой резьбы. правой и левой резьбы.

  • Все фрезы имеют внутренний подвод СОЖ.
  • Все фрезы имеют внутренний подвод СОЖ.
  • Пластины с различными профилями и шагом.
  • Пластины с различными профилями и шагом.

Резьбовые фрезы Насадные Цилиндрическая резьба Резьбовые фрезы Насадные Коническая резьба

винт с

номер номер винт ключ потайной

заказапо каталогуD1DD6LZпластиныTorx Plusголовкой
5593142TMS25D36L34Z536,0016,0032,0033,505TM25INSERTSCREWDT8IPMS5001
5593143TMS25D44L38Z644,0022,0040,0038,006TM25INSERTSCREWDT8IPMS5002
5593141TMS25D52L40Z852,0027,0048,0040,003TM25INSERTSCREWDT8IPMS5004

ПРИМЕЧАНИЕ. Момент затяжки винта пластины 4 Нм. Программное обеспечение Kennametal для фрезерования резьбы TM — CNC Generator на http://www.kennametal.com/en/resources/software.html. Резьбовые фрезы минимальный диаметр резьбы

ISO

корпусD1 мм(с мелким шагом)UN/UNF/UNEF/UNSBSWBSP(G)
M38 x 1;
1 9/16–12UN; 1 5/8–14UNS;
M39 x 1.5;1 3/4–16;
TMS25D36L34Z536,001 9/16–16UN; 1 1/2–18UNEF;1 1/4–11

M39 x 2; 1 3/4–12 1 1/2–20UN M40 x 3 M48 x 1;

1 7/8–12UN; 1 13/16–16UN; M48 x 1.5; 2–16;

TMS25D44L38Z644,001 13/16–20UN; 1 15/16–8UN;1 1/2–11
M48 x 2;2–12
1 7/8–10UNS; 1 7/8–14UNS
M48 x 3
M55 x 1;2 1/4–8UN; 2 1/4–10UN;

M55 x 1.5; 2 1/4–12UN; 2 1/4–14UN; 2 1/4–16;

TMS25D52L40Z8 52,00 2–11

M55 x 2; 2 1/4–16UN; 2 1/4–18UN; 2 1/4–12

M56 x 3 2 1/4–20UN

винт с

номер номер винт ключ потайной

заказапо каталогуD1 maxDD6LZпластиныTorx Plusголовкой
TMST25D36L34Z536,1016,0031,5033,505
5593144TM25INSERTSCREWDT8IPMS5001

ПРИМЕЧАНИЕ. Момент затяжки винта пластины 4 Нм. Программное обеспечение Kennametal для фрезерования резьбы TM — CNC Generator на http://www.kennametal.com/en/resources/software.html.

Резьбовые фрезы минимальный диаметр резьбы

корпусD1 ммNPTNPTFBSPT
1 1/4-11.5; 1 1/2-11.5;
1 1/4-11.5; 1 1/2-11.5;
TMST25D36L34Z534,502-11.5; 2 1/2-81 1/2-6x11

2-11.5; 2 1/2-8; 3-8 (и выше)

Сторона Сторона без Всегда Для правильной

с маркировкоймаркировкиустанавливайтеустановки прижмитеСторона сВсегдаДля правильной
все пластиныпластину к стенкаммаркировкойустанавливайтеустановки прижмите
в одном положениипосадочного гнезда*все пластиныпластину к стенкам

с одной стороны посадочного гнезда* * Если пластины используются не во всех посадочных гнездах, закройте эти гнезда заглушками TM25. * Если пластины используются не во всех посадочных гнездах, закройте эти гнезда заглушками TM25. ПРИМЕЧАНИЕ. На конических пластинах маркировка должна находиться сверху.

корпусD1 ммРезьбовые фрезы минимальный диаметр резьбы NPTNPTFBSPT
TMST25D36L34Z534,501 1/4-11.5; 1 1/2-11.5; 2-11.5; 2 1/2-8 (и выше)1 1/4-11.5; 1 1/2-11.5; 2-11.5; 2 1/2-8; 3-81 1/2-6x11
