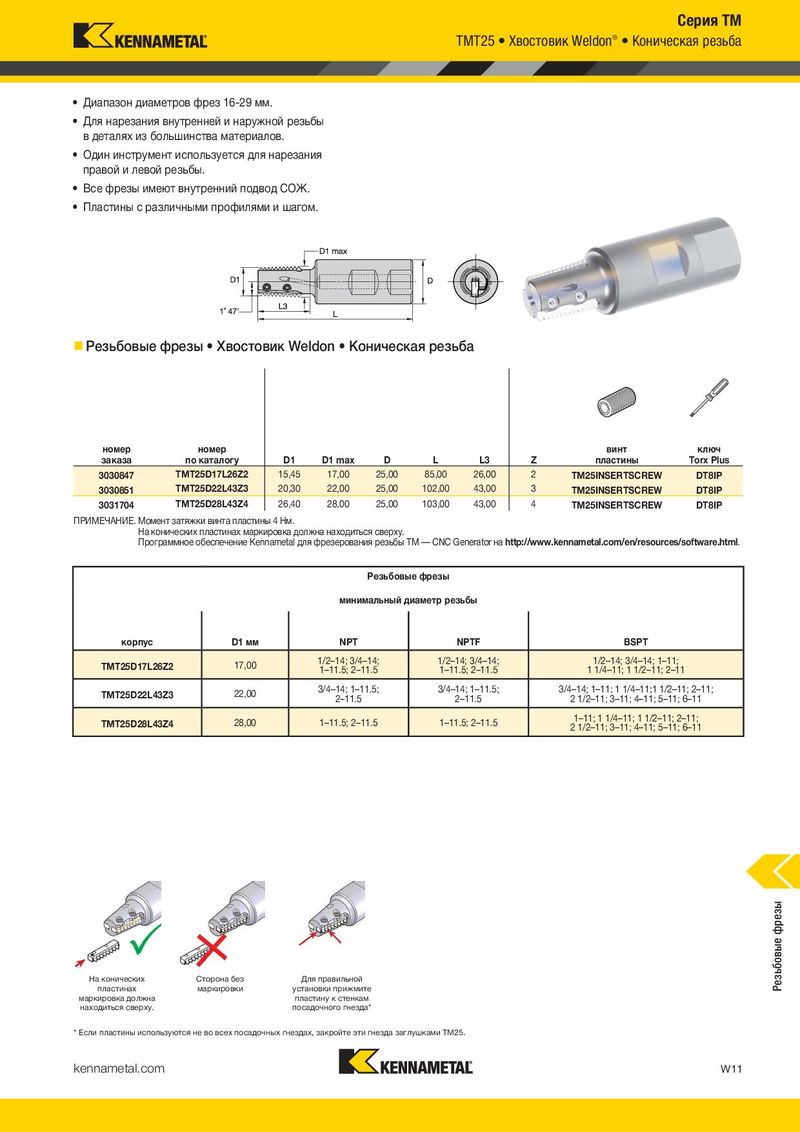

Основной каталог Kennametal вращающиеся инструменты 2018 - страница 1617

Предыдущая страница Следующая страница

Навигация

TM25 Хвостовик Weldon® Цилиндрическая резьба TMT25 Хвостовик Weldon® Коническая резьба

  • Диапазон диаметров фрез 17–30 мм.
  • Диапазон диаметров фрез 16-29 мм.
  • Для нарезания внутренней и наружной резьбы
  • Для нарезания внутренней и наружной резьбы

в деталях из большинства материалов. в деталях из большинства материалов.

  • Один инструмент используется для нарезания
  • Один инструмент используется для нарезания

правой и левой резьбы. правой и левой резьбы.

  • Все фрезы имеют внутренний подвод СОЖ.
  • Все фрезы имеют внутренний подвод СОЖ.
  • Пластины с различными профилями и шагом.
  • Пластины с различными профилями и шагом.

Резьбовые фрезы Хвостовик Weldon Цилиндрическая резьба Резьбовые фрезы Хвостовик Weldon Коническая резьба

номер номер винт ключ

заказапо каталогуD1DD2LL3Zпластины Torx Plus
3030845TM25D17L26Z217,0025,0014,0085,0026,002TM25INSERTSCREWDT8IP
3030846TM25D17L36Z217,0025,0014,0095,0036,002TM25INSERTSCREWDT8IP
3030848TM25D20L37Z320,5025,0016,5096,0037,003TM25INSERTSCREWDT8IP
3030849TM25D20L44Z320,5025,0016,50103,0044,003TM25INSERTSCREWDT8IP
3030850TM25D22L43Z322,0025,0018,00102,0043,003TM25INSERTSCREWDT8IP
3030852TM25D22L55Z322,0025,0018,00114,0055,003TM25INSERTSCREWDT8IP
3031703TM25D30L55Z530,0025,0026,00115,0055,005TM25INSERTSCREWDT8IP
3031705TMC25D30L80Z430,0025,0026,00140,0080,004TM25INSERTSCREWDT8IP

ПРИМЕЧАНИЕ. Момент затяжки винта пластины 4 Нм. Программное обеспечение Kennametal для фрезерования резьбы: TM — CNC Generator: http://www.kennametal.com/en/resources/software.html.

номер номер винт ключ

заказапо каталогуD1D1 maxDLL3ZпластиныTorx Plus
3030847TMT25D17L26Z215,4517,0025,0085,0026,002TM25INSERTSCREWDT8IP
3030851TMT25D22L43Z320,3022,0025,00102,0043,003TM25INSERTSCREWDT8IP
3031704TMT25D28L43Z426,4028,0025,00103,0043,004TM25INSERTSCREWDT8IP

ПРИМЕЧАНИЕ. Момент затяжки винта пластины 4 Нм. На конических пластинах маркировка должна находиться сверху. Программное обеспечение Kennametal для фрезерования резьбы TM — CNC Generator на http://www.kennametal.com/en/resources/software.html.

Резьбовые фрезы минимальный диаметр резьбы

Резьбовые фрезы корпус D1 мм NPT NPTF BSPT

1/2–14; 3/4–14; 1/2–14; 3/4–14; 1/2–14; 3/4–14; 1–11;

минимальный диаметр резьбы TMT25D17L26Z2 17,00

1–11.5; 2–11.51–11.5; 2–11.51 1/4–11; 1 1/2–11; 2–11
ISO3/4–14; 1–11.5;3/4–14; 1–11.5;3/4–14; 1–11; 1 1/4–11;1 1/2–11; 2–11;
TMT25D22L43Z322,00

(с крупным ISO 2–11.5 2–11.5 2 1/2–11; 3–11; 4–11; 5–11; 6–11

корпусD1 ммшагом)(с мелким шагом)UNCUN/UNF/UNEF/UNSBSF
1–11; 1 1/4–11; 1 1/2–11; 2–11;

TMT25D28L43Z4 28,00 1–11.5; 2–11.5 1–11.5; 2–11.5

TM25D17L26Z217,00M20 x 2.5M19 x 1; M19 x 1.5;–7/8-10UNS; 13/16-12UN; 7/8-14UNF;2 1/2–11; 3–11; 4–11; 5–11; 6–11 7/8-11; 7/8-12;
TM25D17L36Z2M20 x 23/4-16UNF; 3/4-18UNS; 3/4-20UNEF7/8-14; 7/8-16
TM25D20L37Z320,50M24 x 3.0M22 x 1.; M23 x 1.5;1-815/16-9UN; 1.0-10UNS; 15/16-12UN;1-11; 1-12;
TM25D20L44Z3M23 x 2.; M23.5 x 2.51.0-14UNS; 15/16-16UN; 7/8-18UNS; 7/8-20UNEF1.14; 1.16
TM25D22L43Z322,00M27 x 3.0M24 x 1.; M24 x 1.5;–11/16-8UN; 1.0-9UN; 1.0-10UNS; 1.0-12UNF;1-11; 1-12;
TM25D22L55Z3M25 x 2.; M25 x 2.51.0-14UNS; 1.0-16UN; 1.0-18UN; 15/16-20UNEF1-14; 1-16
TM25D30L55Z530,00– M32 x 1.; M32 x 1.5;–1 3/8-8UN; 1 3/8-9UN; 1 3/8-10UN; 1 5/16-12UN;1 3/8-11; 1 3/8-12;
TMC25D30L80Z4M33 x 2.; M33 x 2.5; M34 x 31 3/8-14UNS; 1 5/16-16UN; 1 5/16-18UNEF; 1 5/16-20UN1 3/8-14; 1 3/8-16
номер заказаномер по каталогуD1D1 maxDLL3Z винт пластиныключ Torx Plus
3030847TMT25D17L26Z215,4517,0025,0085,0026,002 TM25INSERTSCREWDT8IP
3030851TMT25D22L43Z320,3022,0025,00102,0043,003 TM25INSERTSCREWDT8IP
3031704TMT25D28L43Z426,4028,0025,00103,0043,004 TM25INSERTSCREWDT8IP

* Если пластины используются не во всех посадочных гнездах, закройте эти гнезда заглушками TM25. * Если пластины используются не во всех посадочных гнездах, закройте эти гнезда заглушками TM25.

Резьбов минимальный дые фрезы иаметр резьбы
корпусD1 ммNPTNPTFBSPT
TMT25D17L26Z217,001/2–14; 3/4–14; 1–11.5; 2–11.51/2–14; 3/4–14; 1–11.5; 2–11.51/2–14; 3/4–14; 1–11; 1 1/4–11; 1 1/2–11; 2–11
TMT25D22L43Z322,003/4–14; 1–11.5; 2–11.53/4–14; 1–11.5; 2–11.53/4–14; 1–11; 1 1/4–11;1 1/2–11; 2–11; 2 1/2–11; 3–11; 4–11; 5–11; 6–11
TMT25D28L43Z428,001–11.5; 2–11.51–11.5; 2–11.51–11; 1 1/4–11; 1 1/2–11; 2–11; 2 1/2–11; 3–11; 4–11; 5–11; 6–11
