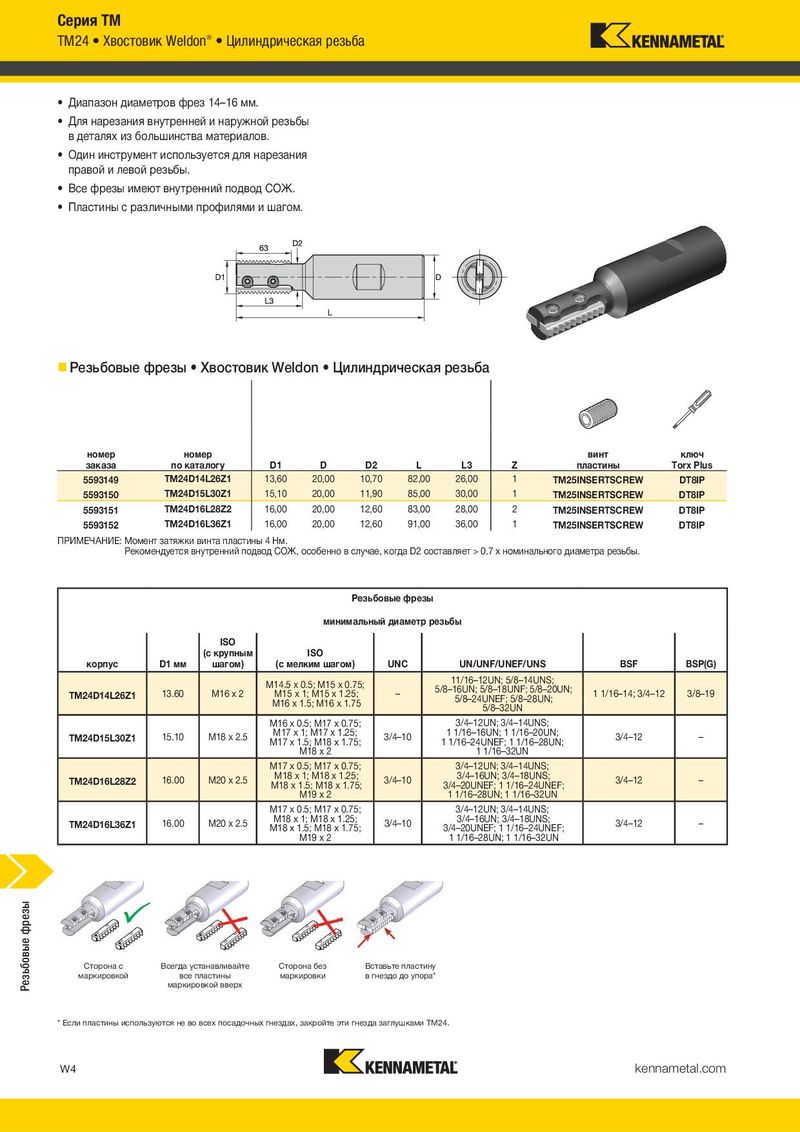

Основной каталог Kennametal вращающиеся инструменты 2018 - страница 1610

Предыдущая страница Следующая страница

Навигация

TM24 Хвостовик Weldon® Цилиндрическая резьба TM24 Хвостовик Weldon® Коническая резьба

  • Диапазон диаметров фрез 14–16 мм.
  • Диаметр фрез 12 мм.
  • Для нарезания внутренней и наружной резьбы
  • Для нарезания внутренней и наружной резьбы

в деталях из большинства материалов. в деталях из большинства материалов.

  • Один инструмент используется для нарезания
  • Один инструмент используется для нарезания

правой и левой резьбы. правой и левой резьбы.

  • Все фрезы имеют внутренний подвод СОЖ.
  • Все фрезы имеют внутренний подвод СОЖ.
  • Пластины с различными профилями и шагом.
  • Пластины с различными профилями и шагом.

Резьбовые фрезы Хвостовик Weldon Цилиндрическая резьба Резьбовые фрезы Хвостовик Weldon Коническая резьба

номер номер винт ключ

заказапо каталогуD1DD2LL3Zпластины Torx Plus
5593149TM24D14L26Z113,6020,0010,7082,0026,001TM25INSERTSCREWDT8IP
5593150TM24D15L30Z115,1020,0011,9085,0030,001TM25INSERTSCREWDT8IP
TM24D16L28Z216,0020,0012,6083,0028,002
5593151TM25INSERTSCREWDT8IP
5593152TM24D16L36Z116,0020,0012,6091,0036,001TM25INSERTSCREWDT8IP

ПРИМЕЧАНИЕ: Момент затяжки винта пластины 4 Нм. Рекомендуется внутренний подвод СОЖ, особенно в случае, когда D2 составляет > 0.7 x номинального диаметра резьбы.

Резьбовые фрезы минимальный диаметр резьбы ISO (с крупным ISO

корпусD1 ммшагом)(с мелким шагом)UNCUN/UNF/UNEF/UNSBSFBSP(G)
11/16–12UN; 5/8–14UNS;
M14.5 x 0.5; M15 x 0.75;
5/8–16UN; 5/8–18UNF; 5/8–20UN;
TM24D14L26Z113.60M16 x 2M15 x 1; M15 x 1.25;–1 1/16–14; 3/4–123/8–19

5/8–24UNEF; 5/8–28UN; M16 x 1.5; M16 x 1.75 5/8–32UN M16 x 0.5; M17 x 0.75; 3/4–12UN; 3/4–14UNS;

M17 x 1; M17 x 1.25; 1 1/16–16UN; 1 1/16–20UN;

TM24D15L30Z115.10M18 x 2.53/4–103/4–12–
M17 x 1.5; M18 x 1.75;1 1/16–24UNEF; 1 1/16–28UN;
M18 x 21 1/16–32UN
M17 x 0.5; M17 x 0.75;3/4–12UN; 3/4–14UNS;
M18 x 1; M18 x 1.25;3/4–16UN; 3/4–18UNS;
TM24D16L28Z216.00M20 x 2.53/4–103/4–12–
M18 x 1.5; M18 x 1.75;3/4–20UNEF; 1 1/16–24UNEF;
M19 x 21 1/16–28UN; 1 1/16–32UN
M17 x 0.5; M17 x 0.75;3/4–12UN; 3/4–14UNS;
M18 x 1; M18 x 1.25;3/4–16UN; 3/4–18UNS;
TM24D16L36Z116.00M20 x 2.53/4–103/4–12–

M18 x 1.5; M18 x 1.75; 3/4–20UNEF; 1 1/16–24UNEF; M19 x 2 1 1/16–28UN; 1 1/16–32UN

номер номер винт ключ

заказапо каталогуD1D1 maxDLL3ZпластиныTorx Plus
5593153TMT24D14L26Z111,5013,9020,0081,0026,001TM25INSERTSCREWDT8IP

ПРИМЕЧАНИЕ: Момент затяжки винта пластины 4 Нм.

Резьбовые фрезы минимальный диаметр резьбы

корпусD1 maxNPTNPTFBSPT
TMT24D14L26Z113,903/8–183/8–183/8–19
номер заказаномер по каталогуD1DD2LL3Z винт пластиныключ Torx Plus
5593149TM24D14L26Z113,6020,0010,7082,0026,001 TM25INSERTSCREWDT8IP
5593150TM24D15L30Z115,1020,0011,9085,0030,001 TM25INSERTSCREWDT8IP
5593151TM24D16L28Z216,0020,0012,6083,0028,002 TM25INSERTSCREWDT8IP
5593152TM24D16L36Z116,0020,0012,6091,0036,001 TM25INSERTSCREWDT8IP
корпусD1 ммISO (с крупным шагом)Резь минимальн ISO (с мелким шагом)бовые фре ый диаметр UNCзы резьбы UN/UNF/UNEF/UNSBSFBSP(G)
TM24D14L26Z113.60M16 x 2M14.5 x 0.5; M15 x 0.75; M15 x 1; M15 x 1.25; M16 x 1.5; M16 x 1.75–11/16–12UN; 5/8–14UNS; 5/8–16UN; 5/8–18UNF; 5/8–20UN; 5/8–24UNEF; 5/8–28UN; 5/8–32UN1 1/16–14; 3/4–123/8–19
TM24D15L30Z115.10M18 x 2.5M16 x 0.5; M17 x 0.75; M17 x 1; M17 x 1.25; M17 x 1.5; M18 x 1.75; M18 x 23/4–103/4–12UN; 3/4–14UNS; 1 1/16–16UN; 1 1/16–20UN; 1 1/16–24UNEF; 1 1/16–28UN; 1 1/16–32UN3/4–12–
TM24D16L28Z216.00M20 x 2.5M17 x 0.5; M17 x 0.75; M18 x 1; M18 x 1.25; M18 x 1.5; M18 x 1.75; M19 x 23/4–103/4–12UN; 3/4–14UNS; 3/4–16UN; 3/4–18UNS; 3/4–20UNEF; 1 1/16–24UNEF; 1 1/16–28UN;1 1/16–32UN3/4–12–
TM24D16L36Z116.00M20 x 2.5M17 x 0.5; M17 x 0.75; M18 x 1; M18 x 1.25; M18 x 1.5; M18 x 1.75; M19 x 23/4–103/4–12UN; 3/4–14UNS; 3/4–16UN; 3/4–18UNS; 3/4–20UNEF; 1 1/16–24UNEF; 1 1/16–28UN;1 1/16–32UN3/4–12–
