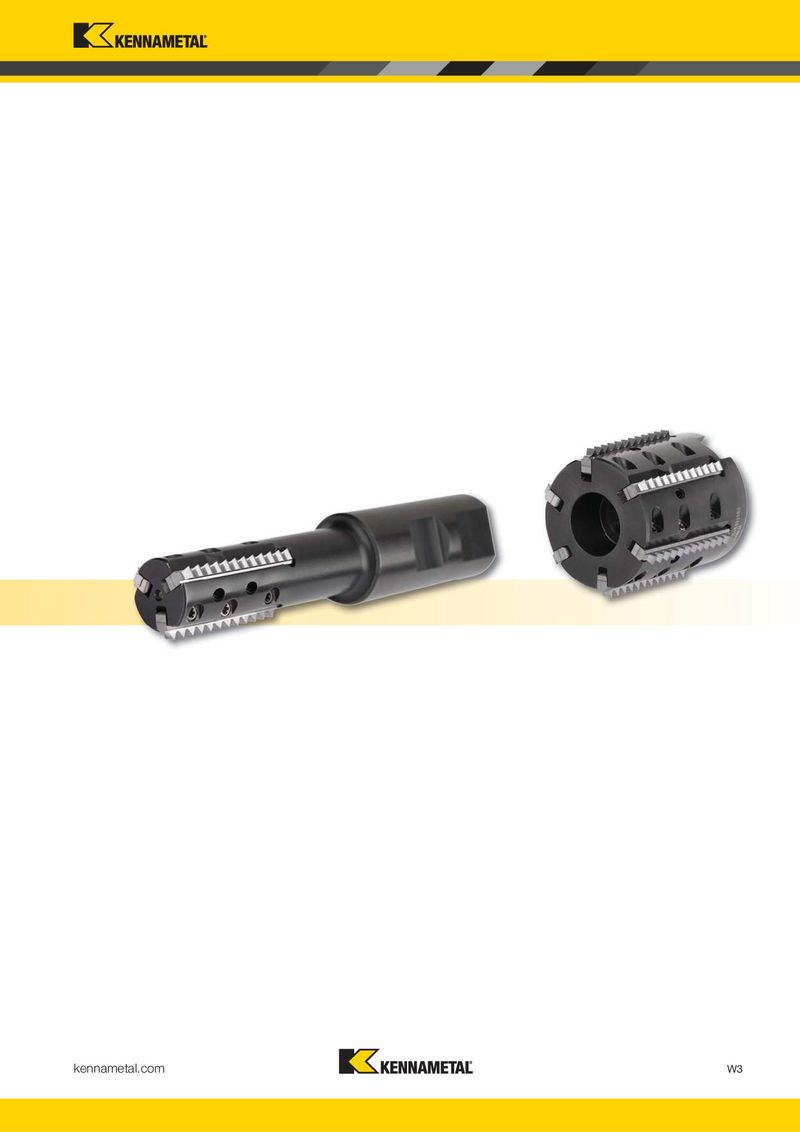

Фрезы со сменными пластинами

для нарезания резьбы

Самые современные резьбовые фрезы со сменными пластинами Kennametal увеличивают стойкость инструмента, производительность обработки и представлены широким ассортиментом типов и размеров резьб.

• Серия TM24 — нарезание резьбы малого диаметра с одной режущей кромкой на пластину.
• Серия TM25 — нарезание стандартной резьбы с двумя режущими кромками на пластину.
• Серия TM40 — нарезание длинной резьбы с двумя режущими кромками на пластину.
• Серия TM41 — нарезание резьбы с крупным шагом с двумя режущими кромками на пластину.

Особенности и преимущества

Ассортимент корпусов фрез Ассортимент пластин

• Число зубьев:
• Надежная конструкция.

— TM24: 1–2 на корпус Пластины для профилей резьбы по ISO, UN, W, — TM25: 2–8 на корпус NPT, NPTF и BSPT. — TM40: 3–8 на корпус Шаг:

— TM41: 2–6 на корпус — 0,50–2,50 мм (TM24: 32–10 ниток резьбы на дюйм)

• Фрезы короткого и удлиненного исполнения — 1,00–3,00 мм (TM25: 20–8 ниток резьбы на дюйм) для различного применения. — 1,00–3,00 мм (TM40: 32–10 ниток резьбы на дюйм)
• Ассортимент включает фрезы с хвостовиком Weldon® — 3,00–6,00 мм (TM41: 8–4 ниток резьбы на дюйм) для нарезания цилиндрической и конической резьбы. Большой выбор сплавов для обработки
• Эффективный внутренний подвод СОЖ к каждой пластине. большинства материалов.
• Улучшенный стружкоотвод.
• Простые системы крепления.
• Быстрая смена пластин.
