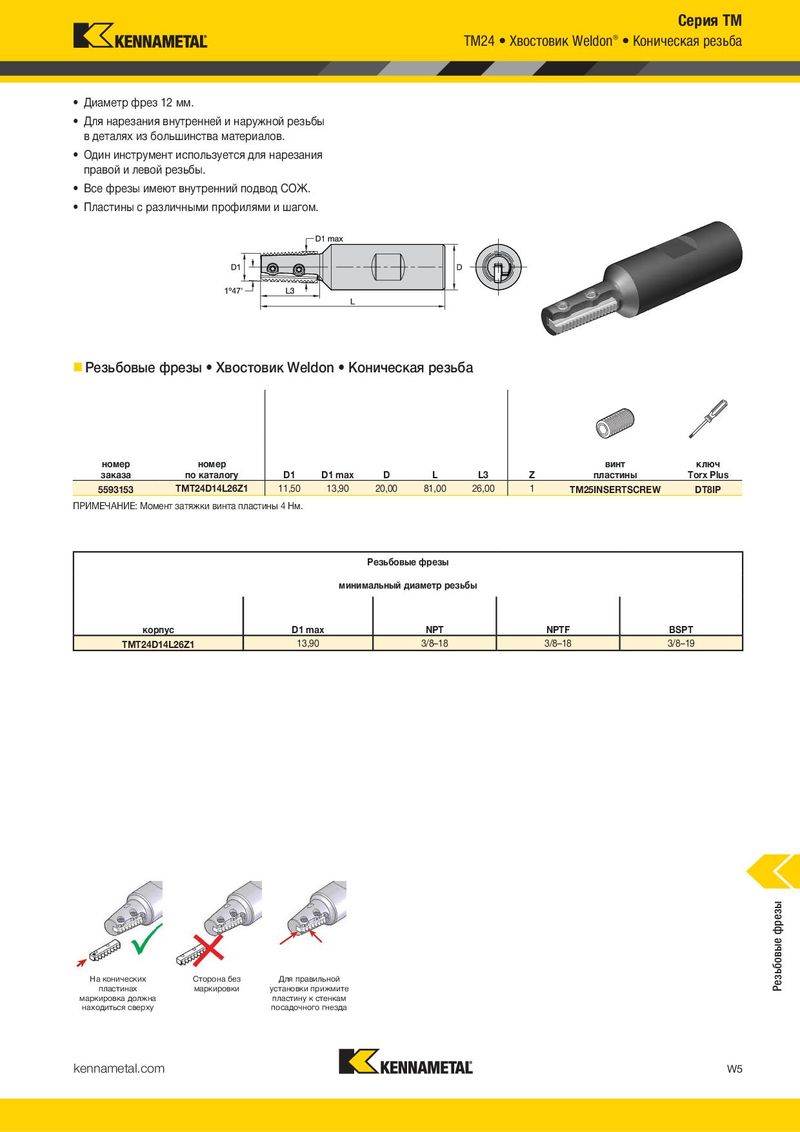

TM24 Хвостовик Weldon® Цилиндрическая резьба TM24 Хвостовик Weldon® Коническая резьба

  • Диапазон диаметров фрез 14–16 мм.
  • Диаметр фрез 12 мм.
  • Для нарезания внутренней и наружной резьбы
  • Для нарезания внутренней и наружной резьбы

в деталях из большинства материалов. в деталях из большинства материалов.

  • Один инструмент используется для нарезания
  • Один инструмент используется для нарезания

правой и левой резьбы. правой и левой резьбы.

  • Все фрезы имеют внутренний подвод СОЖ.
  • Все фрезы имеют внутренний подвод СОЖ.
  • Пластины с различными профилями и шагом.
  • Пластины с различными профилями и шагом.

Резьбовые фрезы Хвостовик Weldon Цилиндрическая резьба Резьбовые фрезы Хвостовик Weldon Коническая резьба

номер номер винт ключ

заказапо каталогуD1DD2LL3Zпластины Torx Plus
5593149TM24D14L26Z113,6020,0010,7082,0026,001TM25INSERTSCREWDT8IP
5593150TM24D15L30Z115,1020,0011,9085,0030,001TM25INSERTSCREWDT8IP
TM24D16L28Z216,0020,0012,6083,0028,002
5593151TM25INSERTSCREWDT8IP
5593152TM24D16L36Z116,0020,0012,6091,0036,001TM25INSERTSCREWDT8IP

ПРИМЕЧАНИЕ: Момент затяжки винта пластины 4 Нм. Рекомендуется внутренний подвод СОЖ, особенно в случае, когда D2 составляет > 0.7 x номинального диаметра резьбы.

Резьбовые фрезы минимальный диаметр резьбы ISO (с крупным ISO

корпусD1 ммшагом)(с мелким шагом)UNCUN/UNF/UNEF/UNSBSFBSP(G)
11/16–12UN; 5/8–14UNS;
M14.5 x 0.5; M15 x 0.75;
5/8–16UN; 5/8–18UNF; 5/8–20UN;
TM24D14L26Z113.60M16 x 2M15 x 1; M15 x 1.25;–1 1/16–14; 3/4–123/8–19

5/8–24UNEF; 5/8–28UN; M16 x 1.5; M16 x 1.75 5/8–32UN M16 x 0.5; M17 x 0.75; 3/4–12UN; 3/4–14UNS;

M17 x 1; M17 x 1.25; 1 1/16–16UN; 1 1/16–20UN;

TM24D15L30Z115.10M18 x 2.53/4–103/4–12–
M17 x 1.5; M18 x 1.75;1 1/16–24UNEF; 1 1/16–28UN;
M18 x 21 1/16–32UN
M17 x 0.5; M17 x 0.75;3/4–12UN; 3/4–14UNS;
M18 x 1; M18 x 1.25;3/4–16UN; 3/4–18UNS;
TM24D16L28Z216.00M20 x 2.53/4–103/4–12–
M18 x 1.5; M18 x 1.75;3/4–20UNEF; 1 1/16–24UNEF;
M19 x 21 1/16–28UN; 1 1/16–32UN
M17 x 0.5; M17 x 0.75;3/4–12UN; 3/4–14UNS;
M18 x 1; M18 x 1.25;3/4–16UN; 3/4–18UNS;
TM24D16L36Z116.00M20 x 2.53/4–103/4–12–

M18 x 1.5; M18 x 1.75; 3/4–20UNEF; 1 1/16–24UNEF; M19 x 2 1 1/16–28UN; 1 1/16–32UN

номер номер винт ключ

заказапо каталогуD1D1 maxDLL3ZпластиныTorx Plus
5593153TMT24D14L26Z111,5013,9020,0081,0026,001TM25INSERTSCREWDT8IP

ПРИМЕЧАНИЕ: Момент затяжки винта пластины 4 Нм.

Резьбовые фрезы минимальный диаметр резьбы

корпусD1 maxNPTNPTFBSPT
TMT24D14L26Z113,903/8–183/8–183/8–19
Сторона сВсегда устанавливайтеСторона безВставьте пластину
маркировкойвсе пластинымаркировкив гнездо до упора*На коническихСторона безДля правильной
маркировкой вверхпластинахмаркировкиустановки прижмите

маркировка должна пластину к стенкам находиться сверху посадочного гнезда
