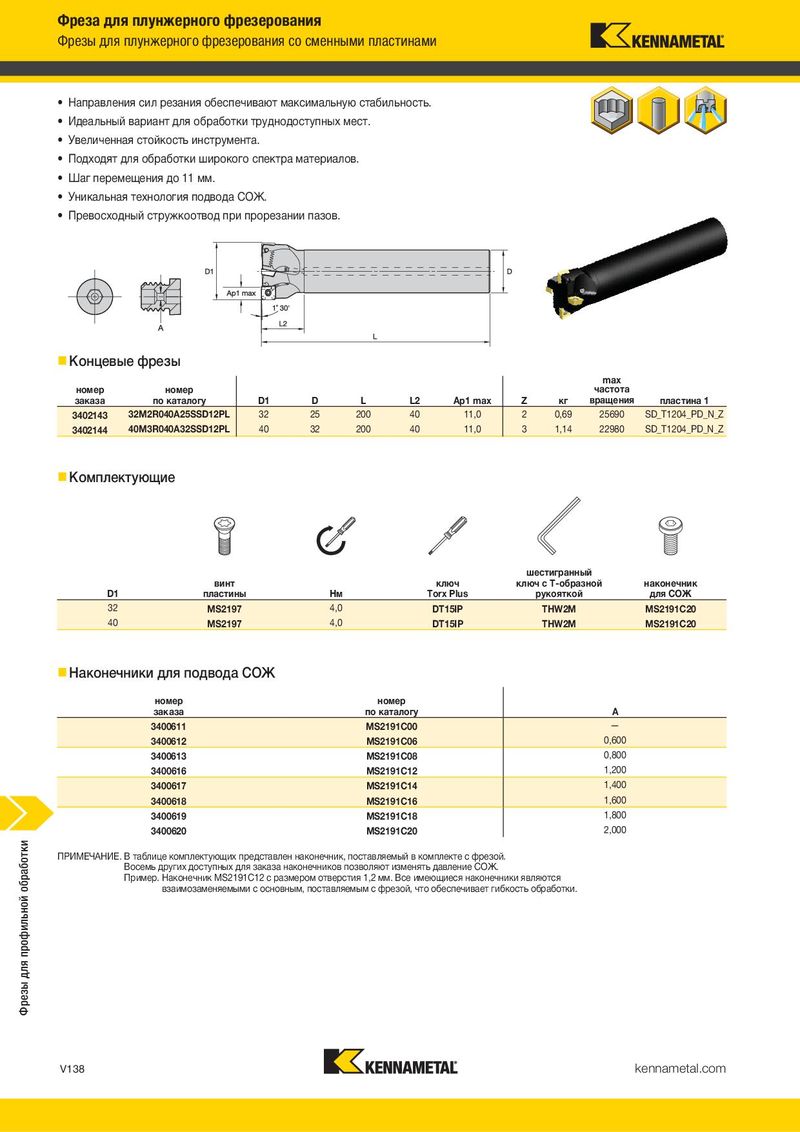

Фрезы для плунжерного фрезерования со сменными пластинами Фрезы для плунжерного фрезерования со сменными пластинами
- Направления сил резания обеспечивают максимальную стабильность.
- Направления сил резания обеспечивают максимальную стабильность.
- Идеальный вариант для обработки труднодоступных мест.
- Идеальный вариант для обработки труднодоступных мест.
- Увеличенная стойкость инструмента.
- Увеличенная стойкость инструмента.
- Подходят для обработки широкого спектра материалов.
- Подходят для обработки широкого спектра материалов.
- Шаг перемещения до 11 мм.
- Шаг перемещения до 11 мм.
- Уникальная технология подвода СОЖ.
- Уникальная технология подвода СОЖ.
- Превосходный стружкоотвод при прорезании пазов.
- Превосходный стружкоотвод
при прорезании пазов.
Концевые фрезы Насадные фрезы
max max
номер номер частота номер номер частота
| заказа по каталогу | L D D1 | пластина 1 вращения кг Z Ap1 max L2 |
| 32M2R040A25SSD12PL | 200 25 32 | SD_T1204_PD_N_Z 0,69 2 11,0 40 25690 |
| 3402143 | ||
| 40M3R040A32SSD12PL | 200 32 40 | SD_T1204_PD_N_Z 1,14 3 11,0 40 22980 |
| 3402144 | ||
| Комплектующие | ||
| шестигранный | ||
| винт | наконечник ключ с Т-образной ключ | |
| D1 | Нм пластины | для СОЖ рукояткой Torx Plus |
| 32 | 4,0 MS2197 | MS2191C20 THW2M DT15IP |
| 40 | 4,0 MS2197 | MS2191C20 THW2M DT15IP |
| Наконечники для подвода СОЖ | ||
| номер | номер | |
| заказа | по каталогу | A |
| 3400611 | MS2191C00 | — |
| 3400612 | MS2191C06 | 0,600 |
| 3400613 | MS2191C08 | 0,800 |
| 3400616 | MS2191C12 | 1,200 |
| 3400617 | MS2191C14 | 1,400 |
| 3400618 | MS2191C16 | 1,600 |
| 3400619 | MS2191C18 | 1,800 |
| 3400620 | MS2191C20 | 2,000 |
| ПРИМЕЧАНИЕ. В таблице комплектующих представлен наконечник, поставляемый в комплекте с фрезой. | ||
| Восемь других доступных для заказа наконечников позволяют изменять давление СОЖ. | ||
| Пример. Наконечник MS2191C12 с размером отверстия 1,2 мм. Все имеющиеся наконечники являются | ||
| взаимозаменяемыми с основным, поставляемым с фрезой, что обеспечивает гибкость обработки. |
| заказа | по каталогу | D1 | D | D4 | D6 | L | Ap1 max | Z | кг | вращения | пластина 1 | ||||
| 3873438 | 50A05RS90SD12PLHF | 27 | 22 | — | 40 | 50 | 3,0 | 5 | 0,3 | 20600 | SD_T1204PD_R___ | ||||
| 3873464 | 52A05RS90SD12PLHF | 29 | 22 | — | 50 | 50 | 3,0 | 5 | 0,4 | 20000 | SD_T1204PD_R___ | ||||
| 3873467 | 63A06RS90SD12PLHF | 40 | 22 | — | 50 | 50 | 3,0 | 6 | 0,5 | 18300 | SD_T1204PD_R___ | ||||
| 3873469 | 66A06RS90SD12PLHF | 43 | 27 | — | 60 | 50 | 3,0 | 6 | 0,7 | 17900 | SD_T1204PD_R___ | ||||
| 3055230 | 50A04RS90SD12PL | 50 | 22 | — | 42 | 50 | 11,0 | 4 | 0,3 | 20600 | SD_T1204PD_N__Z | ||||
| 3063843 | 50A05RS90SD12PL | 50 | 22 | — | 42 | 50 | 11,0 | 5 | 0,4 | 20600 | SD_T1204PD_N__Z | ||||
| 3873520 | 80A07RS90SD12PLHF | 57 | 27 | — | 60 | 50 | 3,0 | 7 | 0,9 | 16300 | SD_T1204PD_R___ | ||||
| 3120265 | 63A05RS90SD12PL | 63 | 22 | — | 50 | 50 | 11,0 | 5 | 0,5 | 18300 | SD_T1204PD_N__Z | ||||
| 3120266 | 63A06RS90SD12PL | 63 | 22 | — | 50 | 50 | 11,0 | 6 | 0,6 | 18300 | SD_T1204PD_N__Z | ||||
| 3950653 | 100A08RS90SD12PL-HF | 77 | 32 | — | 60 | 50 | 3,0 | 8 | 1,3 | 14600 | SD_T1204PD_R___ | ||||
| 3120267 | 80A05RS90SD12PL | 80 | 27 | — | 60 | 50 | 11,0 | 5 | 1,0 | 16300 | SD_T1204PD_N__Z | ||||
| 80A06RS90SD12PL | 80 | 27 | — | 60 | 50 | 11,0 | 6 | 1,0 | 16300 | SD_T1204PD_N__Z | |||||
| 3120268 | |||||||||||||||
| 3120269 | 80A07RS90SD12PL | 80 | 27 | — | 60 | 50 | 11,0 | 7 | 1,0 | 16300 | SD_T1204PD_N__Z | ||||
| 3120270 | 100B07RS90SD12PL | 100 | 32 | — | 80 | 63 | 11,0 | 7 | 2,1 | 14600 | SD_T1204PD_N__Z | ||||
| 3120574 | 125B09RS90SD12PL | 125 | 40 | — | 90 | 63 | 11,0 | 9 | 3,1 | 13000 | SD_T1204PD_N__Z | ||||
| 3120577 | 160C10RS90SD12PL | 160 | 40 | 67 | 90 | 63 | 11,0 | 10 | 3,2 | 11500 | SD_T1204PD_N__Z | ||||
| Комплектующие | |||||||||||||||
| шестигранный | |||||||||||||||
| ключ с | крепежный | насадка для | винт с потайной | ||||||||||||
| номер | винт | ключ | наконечник | Т-образной | винт с каналом | наружного | головкой и канавкой | ||||||||
| заказа | D1 | пластины | Нм | Torx Plus | для СОЖ | рукояткой | для СОЖ | подвода СОЖ | для СОЖ | ||||||
| 3873438 | 27 | MS2077 | 4,0 | DT15IP | — | — | — | — | MS2072CG | ||||||
| 3873464 | 29 | MS2077 | — | DT15IP | — | — | — | — | MS2072CG | ||||||
| 3873467 | 40 | MS2077 | — | DT15IP | — | THW2M | — | — | MS2072CG | ||||||
| 3873469 | 43 | MS2077 | — | DT15IP | MS2191C20 | THW2M | — | — | MS2038CG | ||||||
| 3055230 | 50 | MS2197 | 4,0 | DT15IP | MS2191C12 | THW2M | — | — | MS1242CG | ||||||
| 3063843 | 50 | MS2197 | 4,0 | DT15IP | MS2191C12 | THW2M | — | — | MS1242CG | ||||||
| 3873520 | 57 | MS2077 | — | DT15IP | — | THW2M | — | — | MS2038CG | ||||||
| 3120265 | 63 | MS2197 | 4,0 | DT15IP | MS2191C12 | THW2M | — | — | MS1242CG | ||||||
| 3120266 | 63 | MS2197 | 4,0 | DT15IP | — | THW2M | — | — | MS1242CG | ||||||
| 3950653 | 77 | MS2077 | — | DT15IP | — | THW2M | — | — | — | ||||||
| 3120267 | 80 | MS2197 | 4,0 | DT15IP | MS2191C12 | THW2M | — | — | MS2038CG | ||||||
| 3120268 | 80 | MS2197 | 4,0 | DT15IP | MS2191C12 | THW2M | — | — | MS2038CG | ||||||
| 3120269 | 80 | MS2197 | 4,0 | DT15IP | — | THW2M | — | — | MS2038CG | ||||||
| 3120270 | 100 | MS2197 | 4,0 | DT15IP | — | THW2M | MS2189C | — | — | ||||||
| 3120574 | 125 | MS2197 | 4,0 | DT15IP | — | THW2M | MS2187C | — | — | ||||||
| 3120577 | 160 | MS2197 | 4,0 | DT15IP | MS2191C20 | THW2M | — | MCCM16001 | — |
ПРИМЕЧАНИЕ. С насадками для наружного подвода СОЖ (MQL) используйте подачу СОЖ только под низким давлением. (продолжение)
| номер заказа | номер по каталогу | A |
| 3400611 | MS2191C00 | — |
| 3400612 | MS2191C06 | 0,600 |
| 3400613 | MS2191C08 | 0,800 |
| 3400616 | MS2191C12 | 1,200 |
| 3400617 | MS2191C14 | 1,400 |
| 3400618 | MS2191C16 | 1,600 |
| 3400619 | MS2191C18 | 1,800 |
| 3400620 | MS2191C20 | 2,000 |
