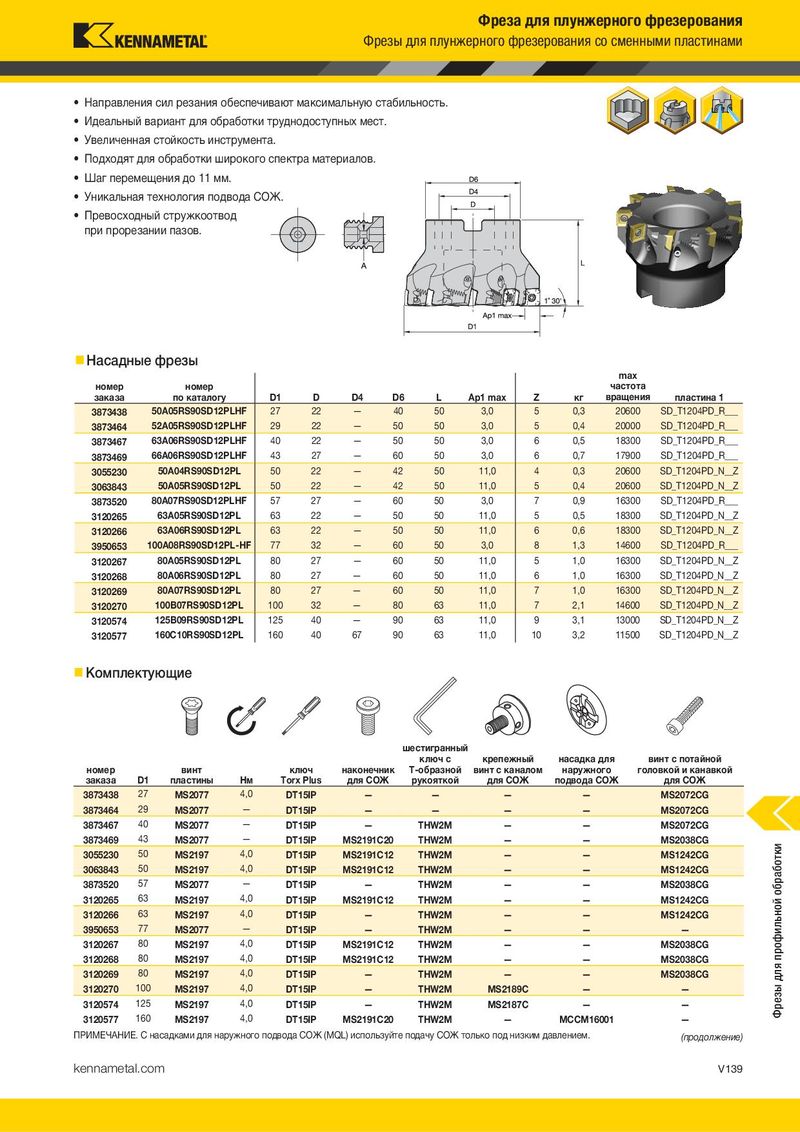

Основной каталог Kennametal вращающиеся инструменты 2018 - страница 1587
Навигация
Каталог Kennametal инновации 2021.1
Монолитные концевые фрезы Kennametal 2024
Сменные фрезерные пластины сплавов KCK20B и KCKP10 Kennametal 2024
Оптимальный выбор Kennametal 2025 - 2026
Пластины с геометрией FV для токарной обработки Kennametal 2023
Фрезы для плунжерного фрезерования со сменными пластинами Фрезы для плунжерного фрезерования со сменными пластинами
- Направления сил резания обеспечивают максимальную стабильность.
- Направления сил резания обеспечивают максимальную стабильность.
- Идеальный вариант для обработки труднодоступных мест.
- Идеальный вариант для обработки труднодоступных мест.
- Увеличенная стойкость инструмента.
- Увеличенная стойкость инструмента.
- Подходят для обработки широкого спектра материалов.
- Подходят для обработки широкого спектра материалов.
- Шаг перемещения до 11 мм.
- Шаг перемещения до 11 мм.
- Уникальная технология подвода СОЖ.
- Уникальная технология подвода СОЖ.
- Превосходный стружкоотвод при прорезании пазов.
- Превосходный стружкоотвод
при прорезании пазов.
Концевые фрезы Насадные фрезы
max max
номер номер частота номер номер частота
| заказа | по каталогу | D D1 L | L2 | Ap1 max Z | вращения кг | пластина 1 | |
| 32M2R040A25SSD12PL | 25 32 200 | 40 | 11,0 2 | 0,69 25690 | SD_T1204_PD_N_Z | ||
| 3402143 | |||||||
| 40M3R040A32SSD12PL | 32 40 200 | 40 | 11,0 3 | 1,14 22980 | SD_T1204_PD_N_Z | ||
| 3402144 | |||||||
| Комплектующие | |||||||
| шестигранный | |||||||
| винт | ключ | ключ с Т-образной | наконечник | ||||
| D1 | Нм пластины | Torx Plus | рукояткой | для СОЖ | |||
| 32 | 4,0 MS2197 | DT15IP | THW2M | MS2191C20 | |||
| 40 | 4,0 MS2197 | DT15IP | THW2M | MS2191C20 | |||
| Наконечники для подвода СОЖ | |||||||
| номер | номер | ||||||
| заказа | по каталогу | A | |||||
| 3400611 | MS2191C00 | — | |||||
| 3400612 | MS2191C06 | 0,600 |
| заказа | по каталогу D1 | D | D4 | D6 | L | Ap1 max | Z | кг | вращения | пластина 1 | |
| 3873438 | 50A05RS90SD12PLHF | 27 | 22 | — | 40 | 50 | 3,0 | 5 | 0,3 | 20600 | SD_T1204PD_R___ |
| 3873464 | 52A05RS90SD12PLHF | 29 | 22 | — | 50 | 50 | 3,0 | 5 | 0,4 | 20000 | SD_T1204PD_R___ |
| 3873467 | 63A06RS90SD12PLHF | 40 | 22 | — | 50 | 50 | 3,0 | 6 | 0,5 | 18300 | SD_T1204PD_R___ |
| 3873469 | 66A06RS90SD12PLHF | 43 | 27 | — | 60 | 50 | 3,0 | 6 | 0,7 | 17900 | SD_T1204PD_R___ |
| 3055230 | 50A04RS90SD12PL | 50 | 22 | — | 42 | 50 | 11,0 | 4 | 0,3 | 20600 | SD_T1204PD_N__Z |
| 3063843 | 50A05RS90SD12PL | 50 | 22 | — | 42 | 50 | 11,0 | 5 | 0,4 | 20600 | SD_T1204PD_N__Z |
| 3873520 | 80A07RS90SD12PLHF | 57 | 27 | — | 60 | 50 | 3,0 | 7 | 0,9 | 16300 | SD_T1204PD_R___ |
| 3120265 | 63A05RS90SD12PL | 63 | 22 | — | 50 | 50 | 11,0 | 5 | 0,5 | 18300 | SD_T1204PD_N__Z |
| 3120266 | 63A06RS90SD12PL | 63 | 22 | — | 50 | 50 | 11,0 | 6 | 0,6 | 18300 | SD_T1204PD_N__Z |
| 3950653 | 100A08RS90SD12PL-HF | 77 | 32 | — | 60 | 50 | 3,0 | 8 | 1,3 | 14600 | SD_T1204PD_R___ |
| 3120267 | 80A05RS90SD12PL | 80 | 27 | — | 60 | 50 | 11,0 | 5 | 1,0 | 16300 | SD_T1204PD_N__Z |
| 80A06RS90SD12PL | 80 | 27 | — | 60 | 50 | 11,0 | 6 | 1,0 | 16300 | SD_T1204PD_N__Z | |
| 3120268 | |||||||||||
| 3120269 | 80A07RS90SD12PL | 80 | 27 | — | 60 | 50 | 11,0 | 7 | 1,0 | 16300 | SD_T1204PD_N__Z |
| 3120270 | 100B07RS90SD12PL | 100 | 32 | — | 80 | 63 | 11,0 | 7 | 2,1 | 14600 | SD_T1204PD_N__Z |
| 3120574 | 125B09RS90SD12PL | 125 | 40 | — | 90 | 63 | 11,0 | 9 | 3,1 | 13000 | SD_T1204PD_N__Z |
| 3120577 | 160C10RS90SD12PL | 160 | 40 | 67 | 90 | 63 | 11,0 | 10 | 3,2 | 11500 | SD_T1204PD_N__Z |
| Комплектующие |
| номер заказа | номер по каталогу | D1 | D | D4 | D6 | L | Ap1 max | Z | кг | max частота вращения | пластина 1 |
| 3873438 | 50A05RS90SD12PLHF | 27 | 22 | — | 40 | 50 | 3,0 | 5 | 0,3 | 20600 | SDT1204PDR |
| 3873464 | 52A05RS90SD12PLHF | 29 | 22 | — | 50 | 50 | 3,0 | 5 | 0,4 | 20000 | SDT1204PDR |
| 3873467 | 63A06RS90SD12PLHF | 40 | 22 | — | 50 | 50 | 3,0 | 6 | 0,5 | 18300 | SDT1204PDR |
| 3873469 | 66A06RS90SD12PLHF | 43 | 27 | — | 60 | 50 | 3,0 | 6 | 0,7 | 17900 | SDT1204PDR |
| 3055230 | 50A04RS90SD12PL | 50 | 22 | — | 42 | 50 | 11,0 | 4 | 0,3 | 20600 | SDT1204PDNZ |
| 3063843 | 50A05RS90SD12PL | 50 | 22 | — | 42 | 50 | 11,0 | 5 | 0,4 | 20600 | SDT1204PDNZ |
| 3873520 | 80A07RS90SD12PLHF | 57 | 27 | — | 60 | 50 | 3,0 | 7 | 0,9 | 16300 | SDT1204PDR |
| 3120265 | 63A05RS90SD12PL | 63 | 22 | — | 50 | 50 | 11,0 | 5 | 0,5 | 18300 | SDT1204PDNZ |
| 3120266 | 63A06RS90SD12PL | 63 | 22 | — | 50 | 50 | 11,0 | 6 | 0,6 | 18300 | SDT1204PDNZ |
| 3950653 | 100A08RS90SD12PL-HF | 77 | 32 | — | 60 | 50 | 3,0 | 8 | 1,3 | 14600 | SDT1204PDR |
| 3120267 | 80A05RS90SD12PL | 80 | 27 | — | 60 | 50 | 11,0 | 5 | 1,0 | 16300 | SDT1204PDNZ |
| 3120268 | 80A06RS90SD12PL | 80 | 27 | — | 60 | 50 | 11,0 | 6 | 1,0 | 16300 | SDT1204PDNZ |
| 3120269 | 80A07RS90SD12PL | 80 | 27 | — | 60 | 50 | 11,0 | 7 | 1,0 | 16300 | SDT1204PDNZ |
| 3120270 | 100B07RS90SD12PL | 100 | 32 | — | 80 | 63 | 11,0 | 7 | 2,1 | 14600 | SDT1204PDNZ |
| 3120574 | 125B09RS90SD12PL | 125 | 40 | — | 90 | 63 | 11,0 | 9 | 3,1 | 13000 | SDT1204PDNZ |
| 3120577 | 160C10RS90SD12PL | 160 | 40 | 67 | 90 | 63 | 11,0 | 10 | 3,2 | 11500 | SDT1204PDNZ |
| номер заказа | D1 | винт пластины | Нм | ключ Torx Plus | наконечник для СОЖ | шестигранный ключ с Т-образной рукояткой | крепежный винт с каналом для СОЖ | насадка для наружного подвода СОЖ | винт с потайной головкой и канавкой для СОЖ |
| 3873438 | 27 | MS2077 | 4,0 | DT15IP | — | — | — | — | MS2072CG |
| 3873464 | 29 | MS2077 | — | DT15IP | — | — | — | — | MS2072CG |
| 3873467 | 40 | MS2077 | — | DT15IP | — | THW2M | — | — | MS2072CG |
| 3873469 | 43 | MS2077 | — | DT15IP | MS2191C20 | THW2M | — | — | MS2038CG |
| 3055230 | 50 | MS2197 | 4,0 | DT15IP | MS2191C12 | THW2M | — | — | MS1242CG |
| 3063843 | 50 | MS2197 | 4,0 | DT15IP | MS2191C12 | THW2M | — | — | MS1242CG |
| 3873520 | 57 | MS2077 | — | DT15IP | — | THW2M | — | — | MS2038CG |
| 3120265 | 63 | MS2197 | 4,0 | DT15IP | MS2191C12 | THW2M | — | — | MS1242CG |
| 3120266 | 63 | MS2197 | 4,0 | DT15IP | — | THW2M | — | — | MS1242CG |
| 3950653 | 77 | MS2077 | — | DT15IP | — | THW2M | — | — | — |
| 3120267 | 80 | MS2197 | 4,0 | DT15IP | MS2191C12 | THW2M | — | — | MS2038CG |
| 3120268 | 80 | MS2197 | 4,0 | DT15IP | MS2191C12 | THW2M | — | — | MS2038CG |
| 3120269 | 80 | MS2197 | 4,0 | DT15IP | — | THW2M | — | — | MS2038CG |
| 3120270 | 100 | MS2197 | 4,0 | DT15IP | — | THW2M | MS2189C | — | — |
| 3120574 | 125 | MS2197 | 4,0 | DT15IP | — | THW2M | MS2187C | — | — |
| 3120577 | 160 | MS2197 | 4,0 | DT15IP | MS2191C20 | THW2M | — | MCCM16001 | — |
