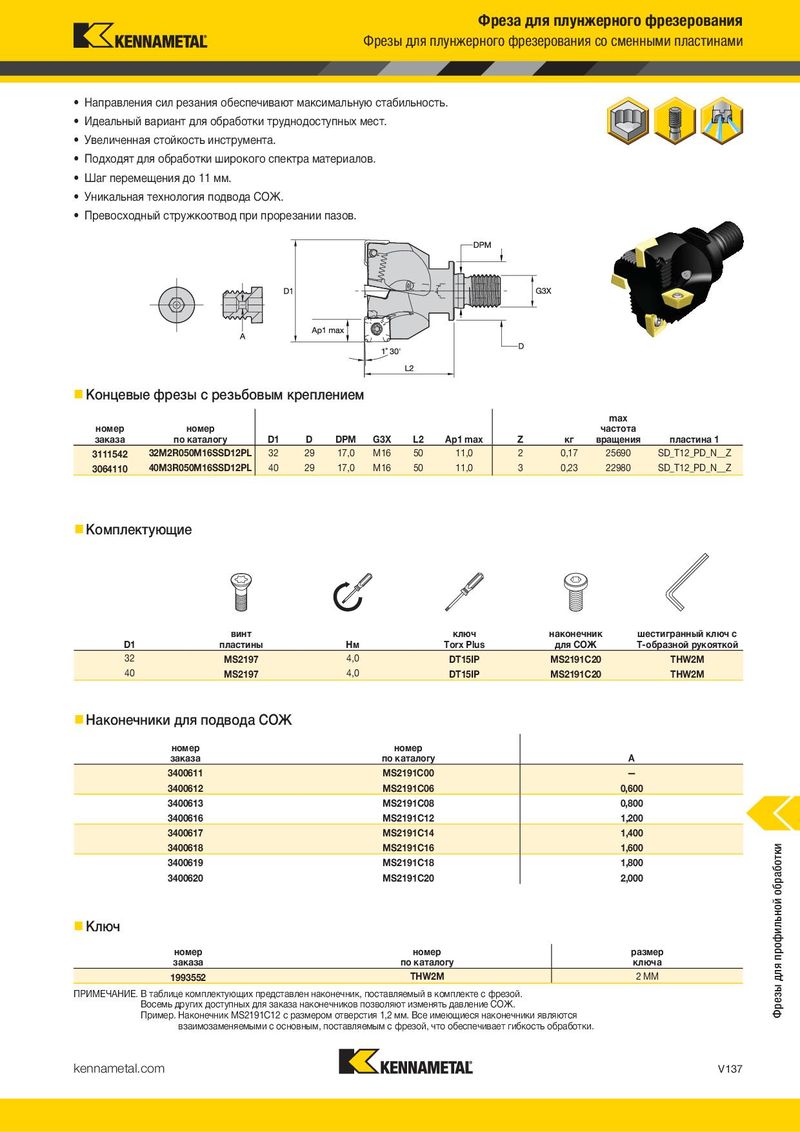

Основной каталог Kennametal вращающиеся инструменты 2018 - страница 1585

Предыдущая страница Следующая страница

Навигация

Фреза для плунжерного фрезерования

Фрезы для плунжерного фрезерования со сменными пластинами

  • Направления сил резания обеспечивают максимальную стабильность.
  • Идеальный вариант для обработки труднодоступных мест.

Фрезы для плунжерного Увеличенная стойкость инструмента.

  • Подходят для обработки широкого спектра материалов.
  • Шаг перемещения до 11 мм.

фрезерования Уникальная технология подвода СОЖ.

  • Превосходный стружкоотвод при прорезании пазов.

Основная область применения

Специально разработаны для устранения вибрации и увеличения удельного съема металла при

выполнении черновой обработки. Идеально подходят для чернового прорезания пазов в деталях

аэрокосмической и энергетической отрасли, общем машиностроении, при производстве штампов

и пресс-форм.

Особенности и преимущества

Особенности

  • Девять различных размеров наконечников обеспечивают соответствующий поток СОЖ для конкретного станка.
  • Уникальная конструкция фрезы обеспечивает непревзойденный стружкоотвод.
  • Повышенная производительность обеспечивает снижение затрат на режущую кромку.
  • Положительная геометрия обеспечивает снижение сил резания и требований к мощности, позволяя работать с большими подачами.
  • Превосходный стружкоотвод при прорезании пазов.
  • Быстрая и простая смена пластин.

Наконечники для СОЖ —

точная подача СОЖ во все

стружечные канавки.

Оптимизированная режущая

Концевые фрезы с резьбовым креплением

max

номер номер частота

заказапо каталогуD1DDPMG3XL2Ap1 maxZкгвращенияпластина 1
311154232M2R050M16SSD12PL322917,0M165011,020,1725690SD_T12_PD_N__Z
306411040M3R050M16SSD12PL402917,0M165011,030,2322980SD_T12_PD_N__Z

Комплектующие

винт ключ наконечник шестигранный ключ с
D1пластиныНмTorx Plusдля СОЖТ-образной рукояткой
32MS21974,0DT15IPMS2191C20THW2M
404,0
MS2197DT15IPMS2191C20THW2M

Наконечники для подвода СОЖ

номер номер

заказапо каталогуA
3400611MS2191C00—
3400612MS2191C060,600
3400613MS2191C080,800
3400616MS2191C121,200
номер заказаномер по каталогуD1DDPMG3XL2Ap1 maxZ кгmax частота вращенияпластина 1
311154232M2R050M16SSD12PL322917,0M165011,02 0,1725690SDT12PDNZ
306411040M3R050M16SSD12PL402917,0M165011,03 0,2322980SDT12PDNZ
номер номер размер
заказапо каталогуключа
1993552THW2M2 MM

Оптимизированная режущая ПРИМЕЧАНИЕ. В таблице комплектующих представлен наконечник, поставляемый в комплекте с фрезой. Восемь других доступных для заказа наконечников позволяют изменять давление СОЖ. кромка — превосходное Пример. Наконечник MS2191C12 с размером отверстия 1,2 мм. Все имеющиеся наконечники являются стружкообразование взаимозаменяемыми с основным, поставляемым с фрезой, что обеспечивает гибкость обработки.

номер заказаномер по каталогуA
3400611MS2191C00—
3400612MS2191C060,600
3400613MS2191C080,800
3400616MS2191C121,200
3400617MS2191C141,400
3400618MS2191C161,600
3400619MS2191C181,800
3400620MS2191C202,000
номер заказа номер по каталогуразмер ключа
1993552 THW2M2 MM
ПРИМЕЧАНИЕ. В таблице комплектующих представлен наконечник, поставляемый в комплекте с фрезой. Восемь других доступных для заказа наконечников позволяют изменять давление СОЖ. Пример. Наконечник MS2191C12 с размером отверстия 1,2 мм. Все имеющиеся наконечники являются взаимозаменяемыми с основным, поставляемым с фрезой, что обеспечивает гибкость обработки.
