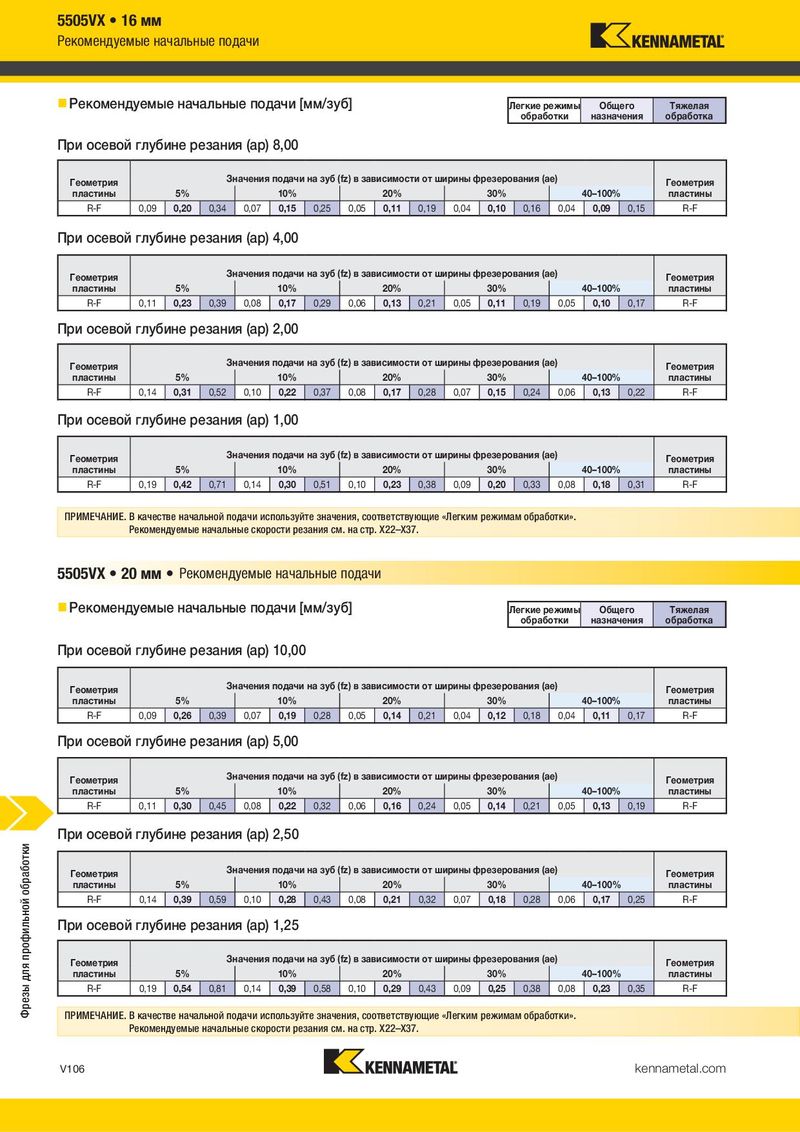

5505VX • 16 мм 5505VX • 25 мм
Рекомендуемые начальные подачи [мм/зуб] Рекомендуемые начальные подачи [мм/зуб]
| Легкие режимы | Общего | Тяжелая | Легкие режимы | Общего | Тяжелая | ||
| обработки | назначения | обработка | обработки | назначения | обработка |
При осевой глубине резания (ap) 8,00 При осевой глубине резания (ap) 15,50
Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae)
Геометрия Геометрия Геометрия Геометрия
пластины 5% 10% 20% 30% 40–100% пластины пластины 5% 10% 20% 30% 40–100% пластины
| R-F | 0,09 | 0,20 | 0,34 | 0,07 | 0,15 | 0,25 | 0,05 | 0,11 | 0,19 | 0,04 | 0,10 | 0,16 | 0,04 | 0,09 | 0,15 | R-F | |
| При осевой глубине резания (ap) 4,00 |
| R-F | 0,09 | 0,29 | 0,46 | 0,07 | 0,21 | 0,33 | 0,05 | 0,16 | 0,25 | 0,04 | 0,14 | 0,22 | 0,04 | 0,12 | 0,20 | R-F | |
| При осевой глубине резания (ap) 6,00 |
Геометрия Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия Геометрия Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия
пластины 5% 10% 20% 30% 40–100% пластины пластины 5% 10% 20% 30% 40–100% пластины
R-F 0,11 0,23 0,39 0,08 0,17 0,29 0,06 0,13 0,21 0,05 0,11 0,19 0,05 0,10 0,17 R-F R-F 0,11 0,34 0,54 0,08 0,24 0,39 0,06 0,18 0,29 0,05 0,16 0,26 0,05 0,15 0,23 R-F
При осевой глубине резания (ap) 2,00 При осевой глубине резания (ap) 3,00
Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae)
Геометрия Геометрия Геометрия Геометрия
пластины 5% 10% 20% 30% 40–100% пластины пластины 5% 10% 20% 30% 40–100% пластины
R-F 0,14 0,31 0,52 0,10 0,22 0,37 0,08 0,17 0,28 0,07 0,15 0,24 0,06 0,13 0,22 R-F R-F 0,14 0,44 0,72 0,10 0,32 0,52 0,08 0,24 0,39 0,07 0,21 0,34 0,06 0,19 0,31 R-F
При осевой глубине резания (ap) 1,00 При осевой глубине резания (ap) 1,50
Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae)
Геометрия Геометрия Геометрия Геометрия
пластины 5% 10% 20% 30% 40–100% пластины пластины 5% 10% 20% 30% 40–100% пластины
R-F 0,19 0,42 0,71 0,14 0,30 0,51 0,10 0,23 0,38 0,09 0,20 0,33 0,08 0,18 0,31 R-F R-F 0,19 0,61 0,98 0,14 0,44 0,71 0,11 0,33 0,53 0,09 0,28 0,46 0,08 0,26 0,42 R-F
ПРИМЕЧАНИЕ. В качестве начальной подачи используйте значения, соответствующие «Легким режимам обработки». ПРИМЕЧАНИЕ. В качестве начальной подачи используйте значения, соответствующие “Легким режимам обработки”. Рекомендуемые начальные скорости резания см. на стр. X22–X37. Рекомендуемые начальные скорости резания см. на стр. X22–X37.
5505VX • 20 мм • Рекомендуемые начальные подачи 5505VX • 32 мм • Рекомендуемые начальные подачи
| Рекомендуемые начальные подачи [мм/зуб] | Легкие режимы | Общего | Тяжелая | Рекомендуемые начальные подачи [мм/зуб] | Легкие режимы | Общего | Тяжелая | ||
| обработки | назначения | обработка | обработки | назначения | обработка |
При осевой глубине резания (ap) 10,00 При осевой глубине резания (ap) 16,00
Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae)
Геометрия Геометрия Геометрия Геометрия
пластины 5% 10% 20% 30% 40–100% пластины пластины 5% 10% 20% 30% 40–100% пластины
| R-F | 0,09 | 0,26 | 0,39 | 0,07 | 0,19 | 0,28 | 0,05 | 0,14 | 0,21 | 0,04 | 0,12 | 0,18 | 0,04 | 0,11 | 0,17 | R-F | |
| При осевой глубине резания (ap) 5,00 |
| R-F | 0,09 | 0,29 | 0,46 | 0,07 | 0,21 | 0,33 | 0,05 | 0,16 | 0,25 | 0,04 | 0,14 | 0,22 | 0,04 | 0,12 | 0,20 | R-F | |
| При осевой глубине резания (ap) 8,00 |
Геометрия Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия Геометрия Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия
пластины 5% 10% 20% 30% 40–100% пластины пластины 5% 10% 20% 30% 40–100% пластины
R-F 0,11 0,30 0,45 0,08 0,22 0,32 0,06 0,16 0,24 0,05 0,14 0,21 0,05 0,13 0,19 R-F R-F 0,11 0,33 0,54 0,08 0,24 0,39 0,06 0,18 0,29 0,05 0,16 0,25 0,05 0,14 0,23 R-F
При осевой глубине резания (ap) 2,50 При осевой глубине резания (ap) 4,00
Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae)
Геометрия Геометрия Геометрия Геометрия
пластины 5% 10% 20% 30% 40–100% пластины пластины 5% 10% 20% 30% 40–100% пластины
| R-F | 0,14 | 0,39 | 0,59 | 0,10 | 0,28 | 0,43 | 0,08 | 0,21 | 0,32 | 0,07 | 0,18 | 0,28 | 0,06 | 0,17 | 0,25 | R-F | ||
| При осевой глубине резания (ap) 1,25 | ||||||||||||||||||
| Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) |
| R-F | 0,14 | 0,43 | 0,70 | 0,10 | 0,31 | 0,51 | 0,08 | 0,23 | 0,38 | 0,07 | 0,20 | 0,33 | 0,06 | 0,19 | 0,30 | R-F | ||
| При осевой глубине резания (ap) 2,00 | ||||||||||||||||||
| Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) |
Геометрия Геометрия Геометрия Геометрия
пластины 5% 10% 20% 30% 40–100% пластины пластины 5% 10% 20% 30% 40–100% пластины
R-F 0,19 0,54 0,81 0,14 0,39 0,58 0,10 0,29 0,43 0,09 0,25 0,38 0,08 0,23 0,35 R-F R-F 0,19 0,59 0,96 0,14 0,43 0,69 0,10 0,32 0,52 0,09 0,28 0,45 0,08 0,26 0,41 R-F
ПРИМЕЧАНИЕ. В качестве начальной подачи используйте значения, соответствующие «Легким режимам обработки». ПРИМЕЧАНИЕ. В качестве начальной подачи используйте значения, соответствующие «Легким режимам обработки». Рекомендуемые начальные скорости резания см. на стр. X22–X37. Рекомендуемые начальные скорости резания см. на стр. X22–X37.
