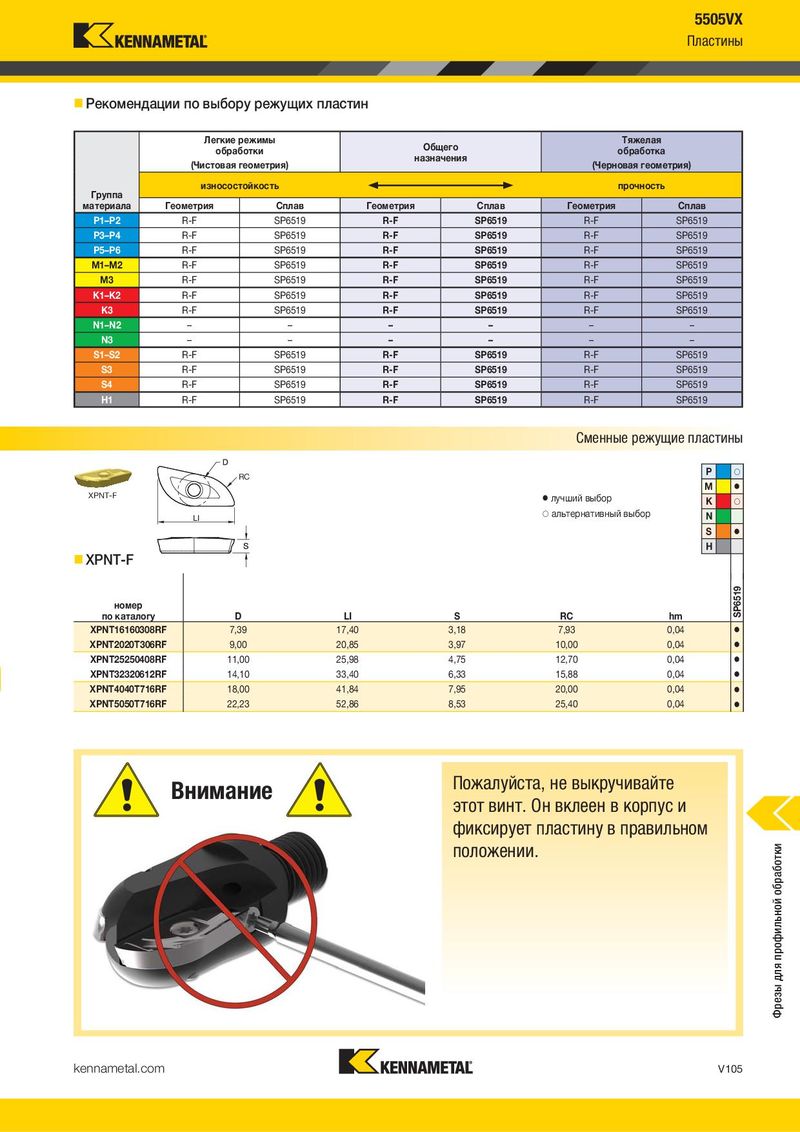

Фрезы со сферическим концом Пластины
- Черновое и получистовое профильное фрезерование. Рекомендации по выбору режущих пластин
- Пластина с криволинейной кромкой обеспечивает возможность работы на повышенных режимах.
Легкие режимы Тяжелая
обработки Общего обработка
- Одна режущая геометрия подходит для назначения
| обработки большинства материалов, | (Чистовая геометрия) | (Черновая геометрия) | ||
| оптимизируя номенклатуру инструмента. | износостойкость | прочность | ||
| Группа |
| материала | Геометрия | Сплав | Геометрия | Сплав | Геометрия | Сплав | |||
| P1 –P2 | R-F | SP6519 | R-F | SP6519 | R-F | SP6519 | |||
| P3 –P4 | R-F | SP6519 | R-F | SP6519 | R-F | SP6519 | |||
| P5 –P6 | R-F | SP6519 | R-F | SP6519 | R-F | SP6519 | |||
| M1 –M2 | R-F | SP6519 | R-F | SP6519 | R-F | SP6519 |
| Легкие р обраб (Чистовая г | ежимы отки еометрия) | Общ назнач | его ения | Тяж обраб (Черновая | елая отка геометрия) | |
| Группа | износост | ойкость | прочн | ость | ||
| материала | Геометрия | Сплав | Геометрия | Сплав | Геометрия | Сплав |
| P1 –P2 | R-F | SP6519 | R-F | SP6519 | R-F | SP6519 |
| P3 –P4 | R-F | SP6519 | R-F | SP6519 | R-F | SP6519 |
| P5 –P6 | R-F | SP6519 | R-F | SP6519 | R-F | SP6519 |
| M1 –M2 | R-F | SP6519 | R-F | SP6519 | R-F | SP6519 |
| M3 | R-F | SP6519 | R-F | SP6519 | R-F | SP6519 |
| K1 –K2 | R-F | SP6519 | R-F | SP6519 | R-F | SP6519 |
| K3 | R-F | SP6519 | R-F | SP6519 | R-F | SP6519 |
| N1 –N2 | – | – | – | – | – | – |
| N3 | – | – | – | – | – | – |
| S1 –S2 | R-F | SP6519 | R-F | SP6519 | R-F | SP6519 |
| S3 | R-F | SP6519 | R-F | SP6519 | R-F | SP6519 |
| S4 | R-F | SP6519 | R-F | SP6519 | R-F | SP6519 |
| H1 | R-F | SP6519 | R-F | SP6519 | R-F | SP6519 |
P M K
S H
| 5673112 | 5505VX25WA025R60 | — | 85 | — | — | — | 30500 | этот винт. Он вклеен в корпус и |
| 5673749 | 5505VX25WA025R69 | — | 85 | — | — | — | 30500 | фиксирует пластину в правильном |
| 5673329 | 5505VX32WA032R75 | — | 85 | — | — | — | 23250 | |
| 5672842 | 5505VX32WA032R100 | — | 85 | — | — | — | 23250 | положении. |
| 5673113 | 5505VX40WA040R100 | — | 85 | — | — | — | 17250 | |
| 5673521 | 5505VX40WA040R150 | 85 | — | — | — | 17250 | ||
| 5673114 | 5505VX50WA050R100 | — | 85 | — | — | — | 17250 | |
| 5673297 | 5505VX50WA050R150 | — | 85 | — | — | — | 17250 | |
| 5673712 | 5505VX16CA20/016R30 | — | 85 | — | — | — | 54000 | |
| 5672627 | 5505VX20CA25/020R40 | — | 85 | — | — | — | 34750 |
| XPNT-F | RC | � лучший выбор | P M K | � � � | ||
| LI | � альтернативный выбор | N | ||||
| S | � | |||||
| H | ||||||
| XPNT-F номер по каталогу | D | LI | S | RC hm | SP6519 | |
| XPNT16160308RF | 7,39 | 17,40 | 3,18 | 7,93 0,04 | � | |
| XPNT2020T306RF | 9,00 | 20,85 | 3,97 | 10,00 0,04 | � | |
| XPNT25250408RF | 11,00 | 25,98 | 4,75 | 12,70 0,04 | � | |
| XPNT32320612RF | 14,10 | 33,40 | 6,33 | 15,88 0,04 | � | |
| XPNT4040T716RF | 18,00 | 41,84 | 7,95 | 20,00 0,04 | � | |
| XPNT5050T716RF | 22,23 | 52,86 | 8,53 | 25,40 0,04 | � |
