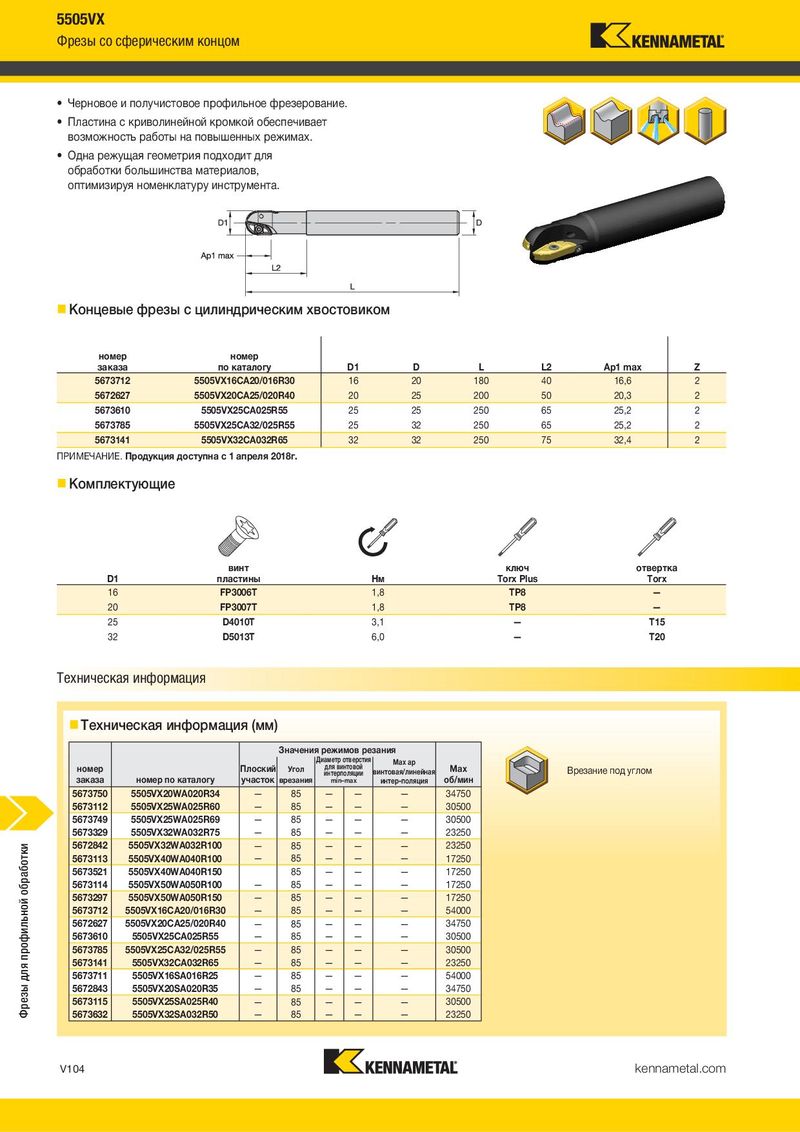

Фрезы со сферическим концом Пластины
- Черновое и получистовое профильное фрезерование.
- Пластина с криволинейной кромкой обеспечивает возможность работы на повышенных режимах.
- Одна режущая геометрия подходит для обработки большинства материалов, оптимизируя номенклатуру инструмента.
Концевые фрезы с цилиндрическим хвостовиком
номер номер
| заказа | | по каталогу D1 | D | L | L2 | Ap1 max | Z |
| 5673712 | 5505VX16CA20/016R30 | 16 | 20 | 180 | 40 | 16,6 | 2 |
| 5672627 | 5505VX20CA25/020R40 | 20 | 25 | 200 | 50 | 20,3 | 2 |
| 5673610 | 5505VX25CA025R55 | 25 | 25 | 250 | 65 | 25,2 | 2 |
| 5673785 | 5505VX25CA32/025R55 | 25 | 32 | 250 | 65 | 25,2 | 2 |
| 5673141 | 5505VX32CA032R65 | 32 | 32 | 250 | 75 | 32,4 | 2 |
| ПРИМЕЧАНИЕ. Продукция доступна с 1 апреля 2018г. | | | | | | | |
| Комплектующие | | | | | | | |
| винт | | ключ | oтвертка |
| D1 | пластины | Нм | Torx Plus | Torx |
| 16 | FP3006T | 1,8 | TP8 | — |
| 20 | FP3007T | 1,8 | TP8 | — |
| 25 | D4010T | 3,1 | — | T15 |
| 32 | D5013T | 6,0 | — | T20 |
Техническая информация
Рекомендации по выбору режущих пластин
Легкие режимы Тяжелая
| | обработки | Общего | | обработка |
| | | назначения | | |
| (Чистовая геометрия) | | | (Черновая геометрия) | |
| износостойкость | | | | прочность |
| Группа | | | | | |
| материала | Геометрия | Сплав | Геометрия | Сплав | Геометрия | Сплав |
| P1 –P2 | R-F | SP6519 | R-F | SP6519 | R-F | SP6519 |
| P3 –P4 | R-F | SP6519 | R-F | SP6519 | R-F | SP6519 |
| P5 –P6 | R-F | SP6519 | R-F | SP6519 | R-F | SP6519 |
| M1 –M2 | R-F | SP6519 | R-F | SP6519 | R-F | SP6519 |
| M3 | R-F | SP6519 | R-F | SP6519 | R-F | SP6519 |
| K1 –K2 | R-F | SP6519 | R-F | SP6519 | R-F | SP6519 |
| K3 | R-F | SP6519 | R-F | SP6519 | R-F | SP6519 |
| N1 –N2 | – | | – – | | – – | – |
| N3 | – | | – – | | – – | – |
| S1 –S2 | R-F | SP6519 | R-F | SP6519 | R-F | SP6519 |
| S3 | R-F | SP6519 | R-F | SP6519 | R-F | SP6519 |
| S4 | R-F | SP6519 | R-F | SP6519 | R-F | SP6519 |
| H1 | R-F | SP6519 | R-F | SP6519 | R-F | SP6519 |
Сменные режущие пластины
P RC M XPNT-F лучший выбор K альтернативный выбор N LI S H
XPNT-F
номер
| по каталогу D | LI | S | RC | hm |
| XPNT16160308RF | 7,39 | 17,40 | 3,18 | 7,93 | 0,04 |
| XPNT2020T306RF | 9,00 | 20,85 | 3,97 | 10,00 | 0,04 |
| XPNT25250408RF | 11,00 | 25,98 | 4,75 | 12,70 | 0,04 |
| XPNT32320612RF | 14,10 | 33,40 | 6,33 | 15,88 | 0,04 |
| XPNT4040T716RF | 18,00 | 41,84 | 7,95 | 20,00 | 0,04 |
| XPNT5050T716RF | 22,23 | 52,86 | 8,53 | 25,40 | 0,04 |
| номер заказа | номер по каталогу | D1 | D | L | L2 | Ap1 max | Z |
| 5673712 | 5505VX16CA20/016R30 | 16 | 20 | 180 | 40 | 16,6 | 2 |
| 5672627 | 5505VX20CA25/020R40 | 20 | 25 | 200 | 50 | 20,3 | 2 |
| 5673610 | 5505VX25CA025R55 | 25 | 25 | 250 | 65 | 25,2 | 2 |
| 5673785 | 5505VX25CA32/025R55 | 25 | 32 | 250 | 65 | 25,2 | 2 |
| 5673141 | 5505VX32CA032R65 | 32 | 32 | 250 | 75 | 32,4 | 2 |
| 5673297 | 5505VX50WA050R150 | — | 85 | — | — | — | 17250 |
| 5673712 | 5505VX16CA20/016R30 | — | 85 | — | — | — | 54000 |
| 5672627 | 5505VX20CA25/020R40 | — | 85 | — | — | — | 34750 |
| 5673610 | 5505VX25CA025R55 | — | 85 | — | — | — | 30500 |
| 5673785 | 5505VX25CA32/025R55 | — | 85 | — | — | — | 30500 |
| 5673141 | 5505VX32CA032R65 | — | 85 | — | — | — | 23250 |
| 5673711 | 5505VX16SA016R25 | — | 85 | — | — | — | 54000 |
| 5672843 | 5505VX20SA020R35 | — | 85 | — | — | — | 34750 |
| 5673115 | 5505VX25SA025R40 | — | 85 | — | — | — | 30500 |
| 5673632 | 5505VX32SA032R50 | — | 85 | — | — | — | 23250 |
