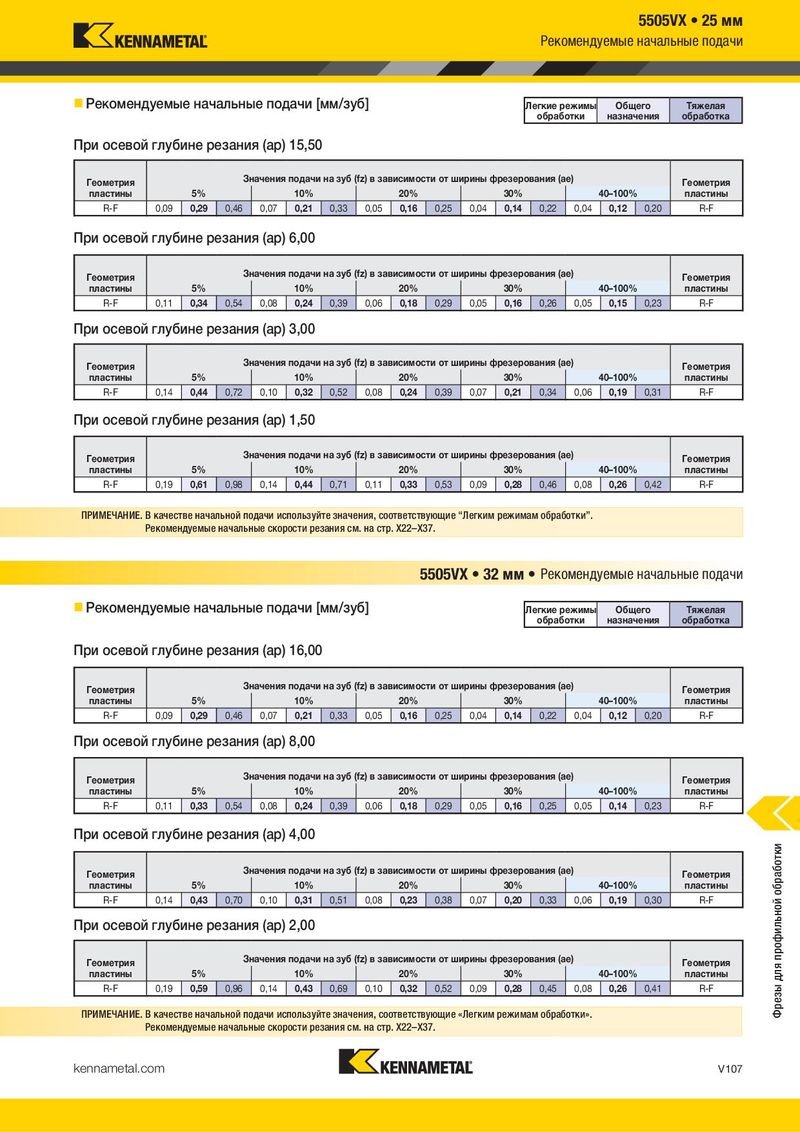

5505VX • 16 мм 5505VX • 25 мм Рекомендуемые начальные подачи Рекомендуемые начальные подачи  Рекомендуемые начальные подачи [мм/зуб] Легкие режимы Общего Тяжелая  Рекомендуемые начальные подачи [мм/зуб] Легкие режимы Общего Тяжелая обработки назначения обработка обработки назначения обработка При осевой глубине резания (ap) 8,00 При осевой глубине резания (ap) 15,50 Геометрия Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия Геометрия Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия пластины 5% 10% 20% 30% 40–100% пластины пластины 5% 10% 20% 30% 40–100% пластины R-F 0,09 0,20 0,34 0,07 0,15 0,25 0,05 0,11 0,19 0,04 0,10 0,16 0,04 0,09 0,15 R-F R-F 0,09 0,29 0,46 0,07 0,21 0,33 0,05 0,16 0,25 0,04 0,14 0,22 0,04 0,12 0,20 R-F При осевой глубине резания (ap) 4,00 При осевой глубине резания (ap) 6,00 Геометрия Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия Геометрия Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия пластины 5% 10% 20% 30% 40–100% пластины пластины 5% 10% 20% 30% 40–100% пластины R-F 0,11 0,23 0,39 0,08 0,17 0,29 0,06 0,13 0,21 0,05 0,11 0,19 0,05 0,10 0,17 R-F R-F 0,11 0,34 0,54 0,08 0,24 0,39 0,06 0,18 0,29 0,05 0,16 0,26 0,05 0,15 0,23 R-F При осевой глубине резания (ap) 2,00 При осевой глубине резания (ap) 3,00 Геометрия Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия Геометрия Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия пластины 5% 10% 20% 30% 40–100% пластины пластины 5% 10% 20% 30% 40–100% пластины R-F 0,14 0,31 0,52 0,10 0,22 0,37 0,08 0,17 0,28 0,07 0,15 0,24 0,06 0,13 0,22 R-F R-F 0,14 0,44 0,72 0,10 0,32 0,52 0,08 0,24 0,39 0,07 0,21 0,34 0,06 0,19 0,31 R-F При осевой глубине резания (ap) 1,00 При осевой глубине резания (ap) 1,50 Геометрия Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия Геометрия Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия пластины 5% 10% 20% 30% 40–100% пластины пластины 5% 10% 20% 30% 40–100% пластины R-F 0,19 0,42 0,71 0,14 0,30 0,51 0,10 0,23 0,38 0,09 0,20 0,33 0,08 0,18 0,31 R-F R-F 0,19 0,61 0,98 0,14 0,44 0,71 0,11 0,33 0,53 0,09 0,28 0,46 0,08 0,26 0,42 R-F ПРИМЕЧАНИЕ. В качестве начальной подачи используйте значения, соответствующие «Легким режимам обработки». ПРИМЕЧАНИЕ. В качестве начальной подачи используйте значения, соответствующие “Легким режимам обработки”. Рекомендуемые начальные скорости резания см. на стр. X22–X37. Рекомендуемые начальные скорости резания см. на стр. X22–X37. 5505VX • 20 мм • Рекомендуемые начальные подачи 5505VX • 32 мм • Рекомендуемые начальные подачи  Рекомендуемые начальные подачи [мм/зуб] Легкие режимы Общего Тяжелая  Рекомендуемые начальные подачи [мм/зуб] Легкие режимы Общего Тяжелая обработки назначения обработка обработки назначения обработка При осевой глубине резания (ap) 10,00 При осевой глубине резания (ap) 16,00 Геометрия Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия Геометрия Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия пластины 5% 10% 20% 30% 40–100% пластины пластины 5% 10% 20% 30% 40–100% пластины R-F 0,09 0,26 0,39 0,07 0,19 0,28 0,05 0,14 0,21 0,04 0,12 0,18 0,04 0,11 0,17 R-F R-F 0,09 0,29 0,46 0,07 0,21 0,33 0,05 0,16 0,25 0,04 0,14 0,22 0,04 0,12 0,20 R-F При осевой глубине резания (ap) 5,00 При осевой глубине резания (ap) 8,00 Геометрия Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия Геометрия Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия пластины 5% 10% 20% 30% 40–100% пластины пластины 5% 10% 20% 30% 40–100% пластины R-F 0,11 0,30 0,45 0,08 0,22 0,32 0,06 0,16 0,24 0,05 0,14 0,21 0,05 0,13 0,19 R-F R-F 0,11 0,33 0,54 0,08 0,24 0,39 0,06 0,18 0,29 0,05 0,16 0,25 0,05 0,14 0,23 R-F При осевой глубине резания (ap) 2,50 При осевой глубине резания (ap) 4,00 Фрезы для профильной обработки Фрезы для профильной обработки Геометрия Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия Геометрия Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия пластины 5% 10% 20% 30% 40–100% пластины пластины 5% 10% 20% 30% 40–100% пластины R-F 0,14 0,39 0,59 0,10 0,28 0,43 0,08 0,21 0,32 0,07 0,18 0,28 0,06 0,17 0,25 R-F R-F 0,14 0,43 0,70 0,10 0,31 0,51 0,08 0,23 0,38 0,07 0,20 0,33 0,06 0,19 0,30 R-F При осевой глубине резания (ap) 1,25 При осевой глубине резания (ap) 2,00 Геометрия Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия Геометрия Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия пластины 5% 10% 20% 30% 40–100% пластины пластины 5% 10% 20% 30% 40–100% пластины R-F 0,19 0,54 0,81 0,14 0,39 0,58 0,10 0,29 0,43 0,09 0,25 0,38 0,08 0,23 0,35 R-F R-F 0,19 0,59 0,96 0,14 0,43 0,69 0,10 0,32 0,52 0,09 0,28 0,45 0,08 0,26 0,41 R-F ПРИМЕЧАНИЕ. В качестве начальной подачи используйте значения, соответствующие «Легким режимам обработки». ПРИМЕЧАНИЕ. В качестве начальной подачи используйте значения, соответствующие «Легким режимам обработки». Рекомендуемые начальные скорости резания см. на стр. X22–X37. Рекомендуемые начальные скорости резания см. на стр. X22–X37. V106 kennametal.com kennametal.com V107
