Rodeka™ 16 Rodeka™ 12X
Рекомендуемые начальные подачи Обработка лопаток турбин
Рекомендуемые начальные подачи [мм/зуб] Rodeka 12X для обработки лопаток турбин
| Легкие режимы | Общего | Тяжелая | |
| обработки | назначения | обработка | |

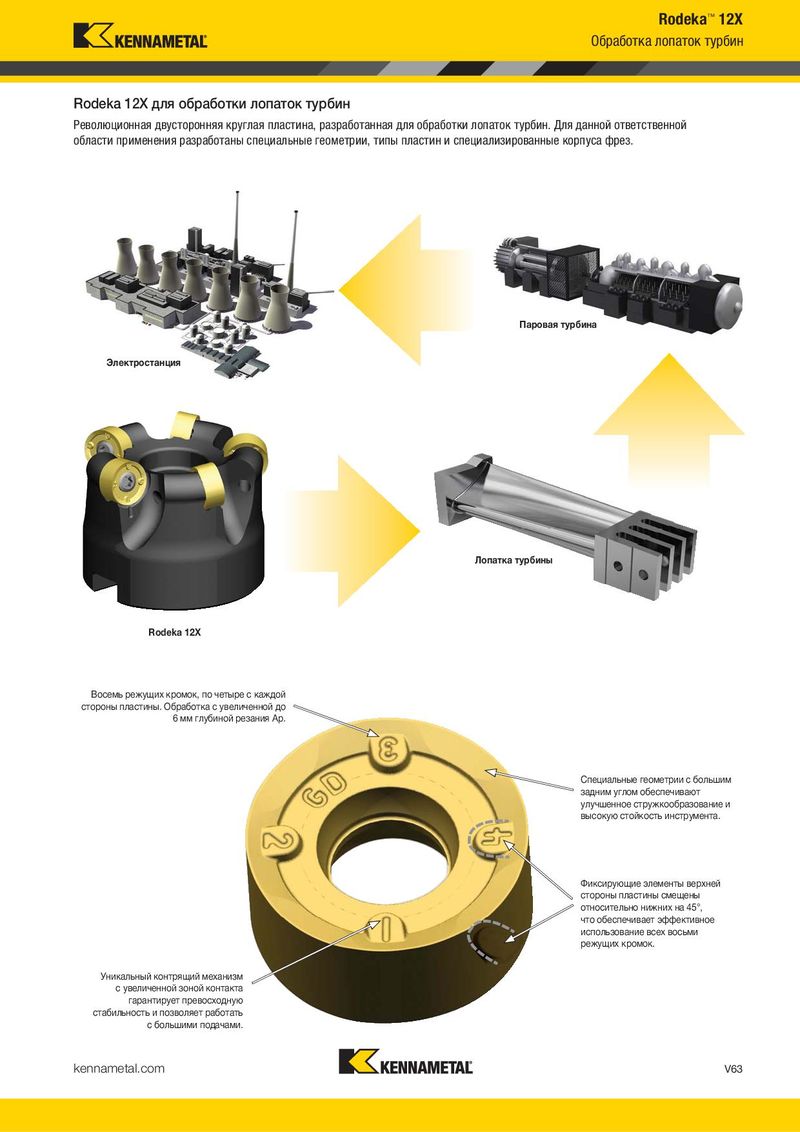

| Революционная двусторонняя круглая пластина, разработанная для обработки лопаток турбин. Для данной ответственной | |||
| При осевой глубине резания (ap) 8,00 | области применения разработаны специальные геометрии, типы пластин и специализированные корпуса фрез. | ||
| Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) | |||
| Геометрия | Геометрия |
| пластины | 5% | 10% | 20% | 30% | 40–100% | пластины | ||||||||||
| .E..LDJ | 0,12 | 0,44 | 0,80 | 0,09 | 0,32 | 0,57 | 0,07 | 0,24 | 0,43 | 0,06 | 0,21 | 0,37 | 0,05 | 0,19 | 0,34 | .E..LDJ |
| .E..LD | 0,12 | 0,44 | 0,80 | 0,09 | 0,32 | 0,57 | 0,07 | 0,24 | 0,43 | 0,06 | 0,21 | 0,37 | 0,05 | 0,19 | 0,34 | .E..LD |
| .S..GD | 0,23 | 0,50 | 0,89 | 0,17 | 0,36 | 0,64 | 0,13 | 0,27 | 0,48 | 0,11 | 0,24 | 0,42 | 0,10 | 0,22 | 0,38 | .S..GD |
| .S..HD | 0,23 | 0,59 | 0,95 | 0,17 | 0,43 | 0,68 | 0,13 | 0,32 | 0,51 | 0,11 | 0,28 | 0,44 | 0,10 | 0,25 | 0,41 | .S..HD |
| При осевой глубине резания (ap) 2,50 | ||||||||||||||||
| Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) | ||||||||||||||||
| Геометрия | Геометрия | |||||||||||||||
| пластины | 5% | 10% | 20% | 30% | 40–100% | Паровая турбина пластины | ||||||||||
| .E..LDJ | 0,17 | 0,61 | 1,10 | 0,12 | 0,44 | 0,79 | 0,09 | 0,33 | 0,59 | 0,08 | 0,29 | 0,51 | 0,07 | 0,26 | 0,47 | .E..LDJ |
| .E..LD | 0,17 | 0,61 | 1,10 | 0,12 | 0,44 | 0,79 | 0,09 | 0,33 | 0,59 | 0,08 | 0,29 | 0,51 | 0,07 | 0,26 | 0,47 | .E..LD |
| .S..GD | 0,32 | 0,70 | 1,24 | 0,23 | 0,50 | 0,89 | 0,18 | 0,38 | 0,66 | 0,15 | 0,33 | 0,58 | 0,14 | 0,30 | 0,53 | Электростанция .S..GD |
| .S..HD | 0,32 | 0,81 | 1,32 | 0,23 | 0,59 | 0,94 | 0,18 | 0,44 | 0,70 | 0,15 | 0,38 | 0,61 | 0,14 | 0,35 | 0,56 | .S..HD |
| При осевой глубине резания (ap) 1,50 | ||||||||||||||||
| Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) | ||||||||||||||||
| Геометрия | Геометрия | |||||||||||||||
| пластины | 5% | 10% | 20% | 30% | 40–100% | пластины | ||||||||||
| .E..LDJ | 0,21 | 0,76 | 1,38 | 0,15 | 0,55 | 0,99 | 0,12 | 0,41 | 0,74 | 0,10 | 0,36 | 0,64 | 0,09 | 0,33 | 0,59 | .E..LDJ |
| .E..LD | 0,21 | 0,76 | 1,38 | 0,15 | 0,55 | 0,99 | 0,12 | 0,41 | 0,74 | 0,10 | 0,36 | 0,64 | 0,09 | 0,33 | 0,59 | .E..LD |
| .S..GD | 0,40 | 0,87 | 1,55 | 0,29 | 0,63 | 1,11 | 0,22 | 0,47 | 0,82 | 0,19 | 0,41 | 0,72 | 0,17 | 0,37 | 0,66 | .S..GD |
| .S..HD | 0,40 | 1,02 | 1,65 | 0,29 | 0,73 | 1,18 | 0,22 | 0,55 | 0,87 | 0,19 | 0,48 | 0,76 | 0,17 | 0,44 | 0,70 | .S..HD |
| При осевой глубине резания (ap) 1,00 | ||||||||||||||||
| Лопатка турбины | ||||||||||||||||
| Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) | ||||||||||||||||
| Геометрия | Геометрия | |||||||||||||||
| пластины | 5% | 10% | 20% | 30% | 40–100% | пластины | ||||||||||
| .E..LDJ | 0,26 | 0,92 | 1,67 | 0,19 | 0,66 | 1,19 | 0,14 | 0,49 | 0,89 | 0,12 | 0,43 | 0,77 | 0,11 | 0,39 | 0,71 | .E..LDJ |
| .E..LD | 0,26 | 0,92 | 1,67 | 0,19 | 0,66 | 1,19 | 0,14 | 0,49 | 0,89 | 0,12 | 0,43 | 0,77 | 0,11 | 0,39 | 0,71 | .E..LD |
| Rodeka 12X | ||||||||||||||||
| .S..GD | 0,49 | 1,05 | 1,88 | 0,35 | 0,75 | 1,34 | 0,26 | 0,56 | 0,99 | 0,23 | 0,49 | 0,86 | 0,21 | 0,45 | 0,79 | .S..GD |
| .S..HD | 0,49 | 1,23 | 2,00 | 0,35 | 0,88 | 1,42 | 0,26 | 0,66 | 1,05 | 0,23 | 0,57 | 0,92 | 0,21 | 0,52 | 0,84 | .S..HD |
ПРИМЕЧАНИЕ. В качестве начальной подачи используйте значения, соответствующие «Легким режимам обработки». Рекомендуемые начальные скорости резания см. на стр. X22–X37. Восемь режущих кромок, по четыре с каждой стороны пластины. Обработка с увеличенной до 6 мм глубиной резания Ap.
Специальные геометрии с большим задним углом обеспечивают улучшенное стружкообразование и высокую стойкость инструмента.
Уникальный контрящий механизм с увеличенной зоной контакта гарантирует превосходную стабильность и позволяет работать с большими подачами.
Фиксирующие элементы верхней стороны пластины смещены относительно нижних на 45°, что обеспечивает эффективное использование всех восьми режущих кромок.
