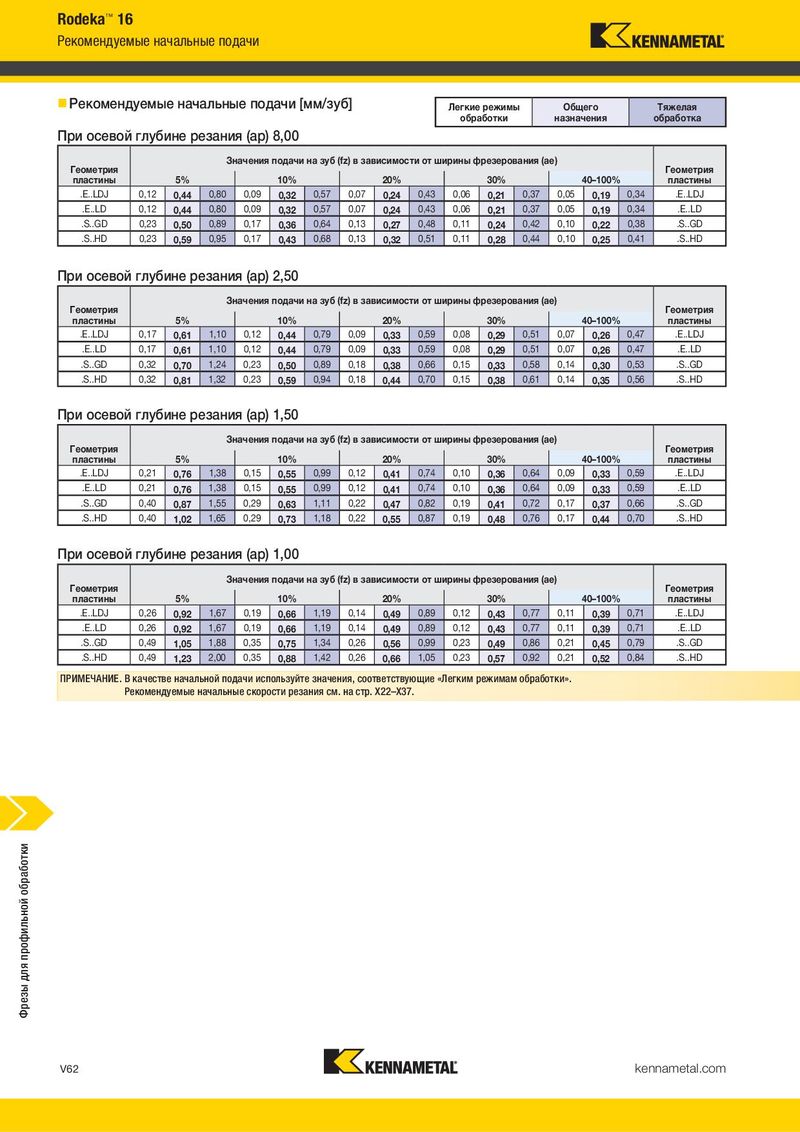

Rodeka™ 16 Rodeka™ 12X
Рекомендуемые начальные подачи Обработка лопаток турбин
Рекомендуемые начальные подачи [мм/зуб] Rodeka 12X для обработки лопаток турбин
| Легкие режимы | Общего | Тяжелая | |
| обработки | назначения | обработка | |
| | | Революционная двусторонняя круглая пластина, разработанная для обработки лопаток турбин. Для данной ответственной |
| При осевой глубине резания (ap) 8,00 | | | области применения разработаны специальные геометрии, типы пластин и специализированные корпуса фрез. |
| Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) | | | |
| Геометрия | | Геометрия | |
| пластины | | 5% | | | 10% | | | 20% | | | 30% | | | 40–100% | | пластины |
| .E..LDJ | 0,12 | 0,44 | 0,80 | 0,09 | 0,32 | 0,57 | 0,07 | 0,24 | 0,43 | 0,06 | 0,21 | 0,37 | 0,05 | 0,19 | 0,34 | .E..LDJ |
| .E..LD | 0,12 | 0,44 | 0,80 | 0,09 | 0,32 | 0,57 | 0,07 | 0,24 | 0,43 | 0,06 | 0,21 | 0,37 | 0,05 | 0,19 | 0,34 | .E..LD |
| .S..GD | 0,23 | 0,50 | 0,89 | 0,17 | 0,36 | 0,64 | 0,13 | 0,27 | 0,48 | 0,11 | 0,24 | 0,42 | 0,10 | 0,22 | 0,38 | .S..GD |
| .S..HD | 0,23 | 0,59 | 0,95 | 0,17 | 0,43 | 0,68 | 0,13 | 0,32 | 0,51 | 0,11 | 0,28 | 0,44 | 0,10 | 0,25 | 0,41 | .S..HD |
При осевой глубине резания (ap) 2,50 Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия Геометрия
| Геометрия пластины | | 5% | Зн | ачения | подачи 10% | на зуб | (fz) в за | висимос 20% | ти от ш | ирины ф | резеро 30% | вания (a | e) | 40–100% | | Геометрия пластины |
| .E..LDJ | 0,12 | 0,44 | 0,80 | 0,09 | 0,32 | 0,57 | 0,07 | 0,24 | 0,43 | 0,06 | 0,21 | 0,37 | 0,05 | 0,19 | 0,34 | .E..LDJ |
| .E..LD | 0,12 | 0,44 | 0,80 | 0,09 | 0,32 | 0,57 | 0,07 | 0,24 | 0,43 | 0,06 | 0,21 | 0,37 | 0,05 | 0,19 | 0,34 | .E..LD |
| .S..GD | 0,23 | 0,50 | 0,89 | 0,17 | 0,36 | 0,64 | 0,13 | 0,27 | 0,48 | 0,11 | 0,24 | 0,42 | 0,10 | 0,22 | 0,38 | .S..GD |
| .S..HD | 0,23 | 0,59 | 0,95 | 0,17 | 0,43 | 0,68 | 0,13 | 0,32 | 0,51 | 0,11 | 0,28 | 0,44 | 0,10 | 0,25 | 0,41 | .S..HD |
| .S..GD | 0,40 | 0,87 | 1,55 | 0,29 | 0,63 | 1,11 | 0,22 | 0,47 | 0,82 | 0,19 | 0,41 | 0,72 | 0,17 | 0,37 | 0,66 | .S..GD |
| .S..HD | 0,40 | 1,02 | 1,65 | 0,29 | 0,73 | 1,18 | 0,22 | 0,55 | 0,87 | 0,19 | 0,48 | 0,76 | 0,17 | 0,44 | 0,70 | .S..HD |
При осевой глубине резания (ap) 1,00 Лопатка турбины Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия Геометрия
| Геометрия пластины | | 5% | Зн | ачения | подачи 10% | на зуб ( | fz) в за | висимос 20% | ти от ш | ирины | фрезеро 30% | вания (a | e) | 40–100% | | Геометрия пластины |
| .E..LDJ | 0,17 | 0,61 | 1,10 | 0,12 | 0,44 | 0,79 | 0,09 | 0,33 | 0,59 | 0,08 | 0,29 | 0,51 | 0,07 | 0,26 | 0,47 | .E..LDJ |
| .E..LD | 0,17 | 0,61 | 1,10 | 0,12 | 0,44 | 0,79 | 0,09 | 0,33 | 0,59 | 0,08 | 0,29 | 0,51 | 0,07 | 0,26 | 0,47 | .E..LD |
| .S..GD | 0,32 | 0,70 | 1,24 | 0,23 | 0,50 | 0,89 | 0,18 | 0,38 | 0,66 | 0,15 | 0,33 | 0,58 | 0,14 | 0,30 | 0,53 | .S..GD |
| .S..HD | 0,32 | 0,81 | 1,32 | 0,23 | 0,59 | 0,94 | 0,18 | 0,44 | 0,70 | 0,15 | 0,38 | 0,61 | 0,14 | 0,35 | 0,56 | .S..HD |
Специальные геометрии с большим задним углом обеспечивают улучшенное стружкообразование и высокую стойкость инструмента.
| Геометрия пластины | | 5% | Зн | ачения | подачи 10% | на зуб ( | fz) в за | висимос 20% | ти от ш | ирины ф | резеро 30% | вания (a | e) | 40–100% | | Геометрия пластины |
| .E..LDJ | 0,21 | 0,76 | 1,38 | 0,15 | 0,55 | 0,99 | 0,12 | 0,41 | 0,74 | 0,10 | 0,36 | 0,64 | 0,09 | 0,33 | 0,59 | .E..LDJ |
| .E..LD | 0,21 | 0,76 | 1,38 | 0,15 | 0,55 | 0,99 | 0,12 | 0,41 | 0,74 | 0,10 | 0,36 | 0,64 | 0,09 | 0,33 | 0,59 | .E..LD |
| .S..GD | 0,40 | 0,87 | 1,55 | 0,29 | 0,63 | 1,11 | 0,22 | 0,47 | 0,82 | 0,19 | 0,41 | 0,72 | 0,17 | 0,37 | 0,66 | .S..GD |
| .S..HD | 0,40 | 1,02 | 1,65 | 0,29 | 0,73 | 1,18 | 0,22 | 0,55 | 0,87 | 0,19 | 0,48 | 0,76 | 0,17 | 0,44 | 0,70 | .S..HD |
| Геометрия пластины | | 5% | Зн | ачения | подачи 10% | на зуб ( | fz) в за | висимос 20% | ти от ш | ирины ф | резеро 30% | вания (a | e) | 40–100% | | Геометрия пластины |
| .E..LDJ | 0,26 | 0,92 | 1,67 | 0,19 | 0,66 | 1,19 | 0,14 | 0,49 | 0,89 | 0,12 | 0,43 | 0,77 | 0,11 | 0,39 | 0,71 | .E..LDJ |
| .E..LD | 0,26 | 0,92 | 1,67 | 0,19 | 0,66 | 1,19 | 0,14 | 0,49 | 0,89 | 0,12 | 0,43 | 0,77 | 0,11 | 0,39 | 0,71 | .E..LD |
| .S..GD | 0,49 | 1,05 | 1,88 | 0,35 | 0,75 | 1,34 | 0,26 | 0,56 | 0,99 | 0,23 | 0,49 | 0,86 | 0,21 | 0,45 | 0,79 | .S..GD |
| .S..HD | 0,49 | 1,23 | 2,00 | 0,35 | 0,88 | 1,42 | 0,26 | 0,66 | 1,05 | 0,23 | 0,57 | 0,92 | 0,21 | 0,52 | 0,84 | .S..HD |
