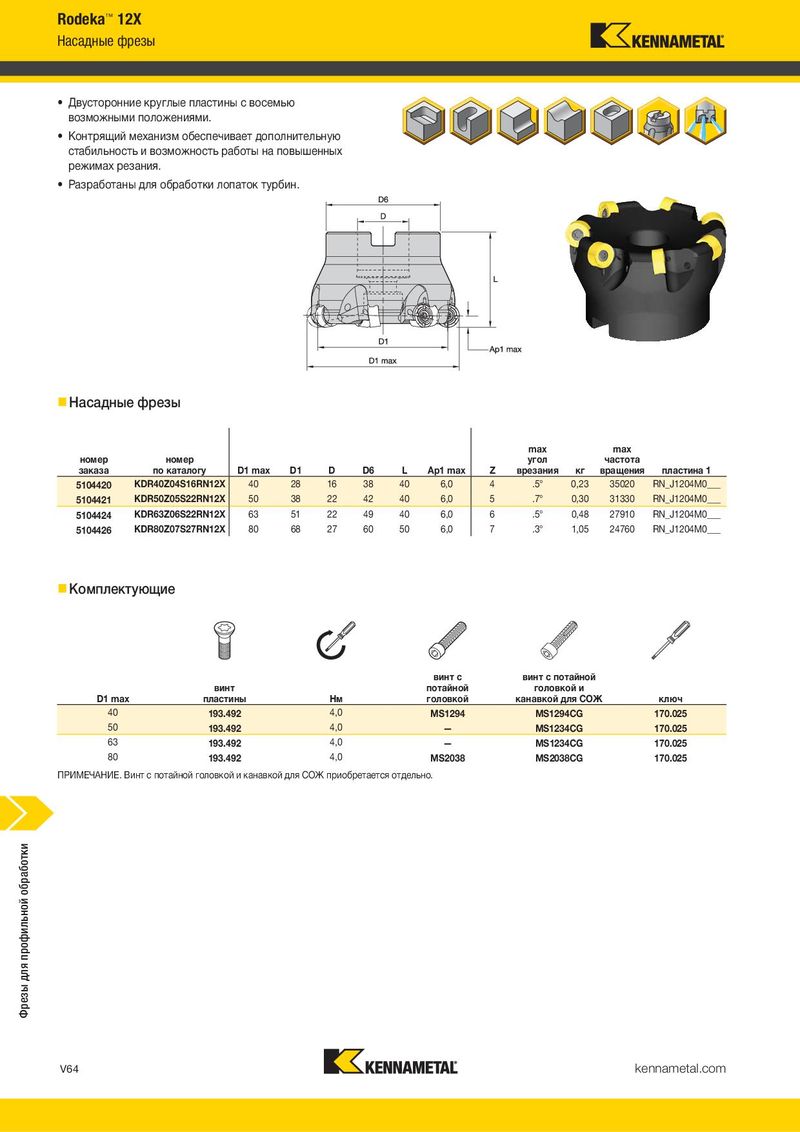

Rodeka™ 12X Rodeka™ 12X
- Двусторонние круглые пластины с восемью возможными положениями.
- Контрящий механизм обеспечивает дополнительную стабильность и возможность работы на повышенных режимах резания.
- Разработаны для обработки лопаток турбин.
Насадные фрезы
max max
номер номер угол частота
| заказа | по каталогу | D1 max | D1 | D | D6 | L | Ap1 max | Z | врезания | кг | вращения | пластина 1 | |||
| 5104420 | KDR40Z04S16RN12X | 40 | 28 | 16 | 38 | 40 | 6,0 | 4 | .5° | 0,23 | 35020 | RN_J1204M0___ | |||
| 5104421 | KDR50Z05S22RN12X | 50 | 38 | 22 | 42 | 40 | 6,0 | 5 | .7° | 0,30 | 31330 | RN_J1204M0___ | |||
| 5104424 | KDR63Z06S22RN12X | 63 | 51 | 22 | 49 | 40 | 6,0 | 6 | .5° | 0,48 | 27910 | RN_J1204M0___ | |||
| 5104426 | KDR80Z07S27RN12X | 80 | 68 | 27 | 60 | 50 | 6,0 | 7 | .3° | 1,05 | 24760 | RN_J1204M0___ |
Комплектующие
Рекомендации по выбору режущих пластин
Легкие режимы Тяжелая обработки обработка Общего назначения (Чистовая геометрия) (Черновая геометрия) износостойкость прочность Группа
| материала | Геометрия | Сплав | Геометрия | Сплав | Геометрия | Сплав |
| P1–P2 | .E..LDJX | KC522M | .E..LDJX | KC725M | .S..GDJX | KC725M |
| P3–P4 | .E..LDJX | KC522M | .E..LDJX | KC725M | .S..GDJX | KC522M |
| P5–P6 | .E..LDJX | KC725M | .E..LDJX | KC725M | .S..GDJX | KC725M |
| M1–M2 | .E..LDJX | KC522M | .E..LDJX | KC725M | .S..GDJX | KC522M |
| M3 | .E..LDJX | KC522M | .E..LDJX | KC725M | .S..GDJX | KC725M |
| K1–K2 | – | – | – | – | – | – |
| K3 | – | – | – | – | – | – |
| N1–N2 | – | – | – | – | – | – |
| N3 | – | – | – | – | – | – |
| S1–S2 | .E..LDJX | KC522M | .E..LDJX | KC725M | .S..GDJX | KC725M |
| S3 | .E..LDJX | KC725M | .E..LDJX | KC725M | .S..GDJX | KC725M |
| S4 | .E..LDJX | KC522M | .S..GDJX | KC522M | .S..GDJX | KC725M |
H1 – – – – – –
Сменные режущие пластины RN.J12..
- Геометрия -LD предназначена для изготовления лопаток из цельной заготовки. P
- Геометрия -LD рекомендуется для обработки нержавеющей стали и M
лучший выбор титана с пониженными силами резания. K альтернативный выбор N
- Геометрия -GD идеально подходит для обработки кованых лопаток.
S
- Геометрия -GD рекомендуется для общей обработки конструкционной и
H нержавеющей стали.
винт с винт с потайной
винт потайной головкой и
| D1 max | пластины | Нм | головкой | канавкой для СОЖ | ключ | |||
| 40 | 193.492 | 4,0 | MS1294 | MS1294CG | 170.025 | |||
| 50 | 193.492 | 4,0 | — | MS1234CG | 170.025 | |||
| 63 | 193.492 | 4,0 | — | MS1234CG | 170.025 | |||
| 80 | 193.492 | 4,0 | MS2038 | MS2038CG | 170.025 |
ПРИМЕЧАНИЕ. Винт с потайной головкой и канавкой для СОЖ приобретается отдельно.
RNGJ-LDX RNGJ-GDX RNGJ-LDX RNGJ-GDX
RNGJ12-LDX
число номер режущих
| по каталогу | D | S | hm | кромок | |||
| RNGJ1204M0ENLDJX | 12,00 | 4,75 | 0,03 | 8 | – – |
RNGJ12-GDX
число номер режущих
| по каталогу | D | S | hm | кромок | ||||
| RNGJ1204M0SNGDJX | 12,00 | 4,75 | 0,09 | 8 | – | – |
