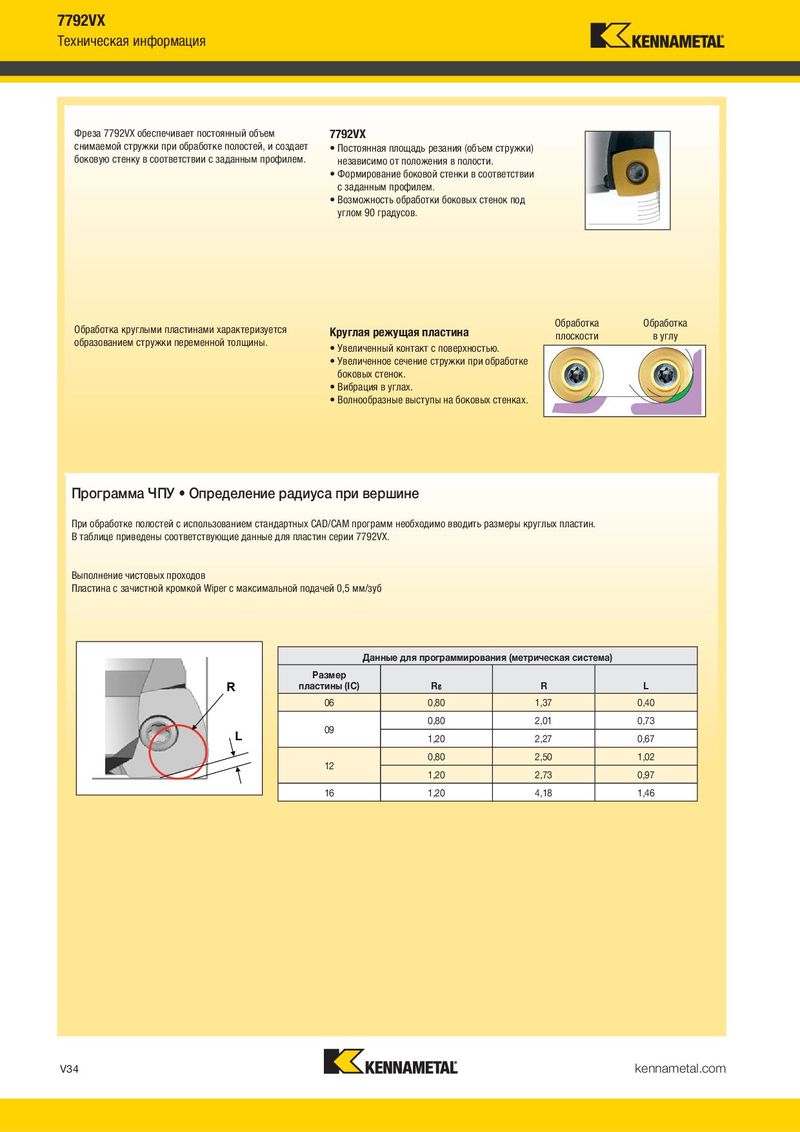

снимаемой стружки при обработке полостей, и создает Постоянная площадь резания (объем стружки) боковую стенку в соответствии с заданным профилем. независимо от положения в полости.
Обработка Обработка
плоскости в углу образованием стружки переменной толщины.
При обработке полостей с использованием стандартных CAD/CAM программ необходимо вводить размеры круглых пластин. В таблице приведены соответствующие данные для пластин серии 7792VX.
Выполнение чистовых проходов Пластина с зачистной кромкой Wiper с максимальной подачей 0,5 мм/зуб
Данные для программирования (метрическая система) Размер
| R | пластины (IC) | R | R | L |
| 06 | 0,80 | 1,37 | 0,40 | |
| 0,80 | 2,01 | 0,73 | ||
| L | 09 | |||
| 1,20 | 2,27 | 0,67 | ||
| 0,80 | 2,50 | 1,02 | ||
| 12 | ||||
| 1,20 | 2,73 | 0,97 | ||
| 16 | 1,20 | 4,18 | 1,46 |
Размеры Диаметр отверстия для Угол врезания винтовой интерполяции номер номер
| заказа | по каталогу L | L1 | D2 | D | D1 | M | |
| 5673782 | M-13-M8-CA16-090 | 90 | 40 | 16 | 13 | 8,50 | M8 |
| 5673352 | M-13-M8-CA16-110 | 110 | 60 | 16 | 13 | 8,50 | M8 |
| 5672829 | M-13-M8-CA16-130 | 130 | 80 | 16 | 13 | 8,50 | M8 |
| 5673587 | M-13-M8-CA16-170 | 170 | 120 | 16 | 13 | 8,50 | M8 |
| 5673703 | M-18-M10-CA20-110 | 110 | 60 | 20 | 18 | 10,50 | M10 |
| 5673519 | M-18-M10-CA20-130 | 130 | 80 | 20 | 18 | 10,50 | M10 |
| 5672984 | M-18-M10-CA20-170 | 170 | 120 | 20 | 18 | 10,50 | M10 |
| 5672830 | M-18-M10-CA20-190 | 190 | 140 | 20 | 18 | 10,50 | M10 |
| 5672985 | M-21-M12-CA25-131 | 131 | 75 | 25 | 21 | 12,50 | M12 |
| 5672468 | M-21-M12-CA25-156 | 156 | 100 | 25 | 21 | 12,50 | M12 |
| 5672986 | M-21-M12-CA25-181 | 181 | 125 | 25 | 21 | 12,50 | M12 |
| 5672831 | M-21-M12-CA25-206 | 206 | 150 | 25 | 21 | 12,50 | M12 |
| 5672987 | M-21-M12-CA25-231 | 231 | 175 | 25 | 21 | 12,50 | M12 |
| 160 | 100 | 32 | 29 | 17,00 | M16 | ||
| 5672832 | M-29-M16-CA32-160 | ||||||
| 5672988 | M-29-M16-CA32-210 | 210 | 150 | 32 | 29 | 17,00 | M16 |
| 5673783 | M-29-M16-CA32-260 | 260 | 200 | 32 | 29 | 17,00 | M16 |
| 5672989 | M-29-M16-CA32-310 | 310 | 250 | 32 | 29 | 17,00 | M16 |
Примечание. Пример заказа цилиндрического хвостовика M-13-M8-CA16-090 .
D2 Цилиндрические удлиненные хвостовики можно использовать со всеми фрезами с резьбовым креплением, представленными в данном каталоге. Их метрическая резьба изготавливается в полном соответствии с отраслевыми стандартами.
L L1
D1 D Удлиненный хвостовик
| M | Фреза с резьбовым креплением |
| 13 | Диаметр передней части хвостовика (D) = 13 мм |
| M8 | Метрическая резьба (M) |
| CA16 | Диаметр цилиндрического хвостовика 16 мм с внутренним подводом СОЖ |
| 90 | Длина хвостовика |
