| Легкие режимы | Общего | Тяжелая | |
| Высокопроизводительное фрезерование | обработки | назначения | обработка |
| При осевой глубине резания (ap) 3,50 | |||
| Значения подачи на зуб (fz) в | |||
| зависимости от ширины фрезерования (ae) | |||
| Геометрия | Геометрия |
| пластины | 5% | 10% | 20% | 30% | 40–100% | пластины | ||||||||||||
| .E..D41 | 0,30 | 0,98 | 1,66 | 0,22 | 0,71 | 1,18 | 0,17 | 0,53 | 0,88 | 0,14 | 0,46 | 0,76 | 0,13 | 0,42 | 0,70 | .E..D41 | ||
| .S..D | 0,44 | 1,11 | 1,80 | 0,32 | 0,80 | 1,28 | 0,24 | 0,59 | 0,95 | 0,21 | 0,52 | 0,83 | 0,19 | 0,47 | 0,76 | .S..D |
Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия Геометрия
| пластины | 5% | 10% | 20% | 30% | 40–100% | пластины | ||||||||||||
| .E..D41 | 0,36 | 1,15 | 1,95 | 0,26 | 0,83 | 1,38 | 0,19 | 0,62 | 1,03 | 0,17 | 0,54 | 0,89 | 0,15 | 0,49 | 0,82 | .E..D41 | ||
| .S..D | 0,51 | 1,30 | 2,12 | 0,37 | 0,93 | 1,50 | 0,28 | 0,70 | 1,11 | 0,24 | 0,61 | 0,97 | 0,22 | 0,55 | 0,89 | .S..D | ||
| При осевой глубине резания (ap) 2,00 | ||||||||||||||||||
| Значения подачи на зуб (fz) в | ||||||||||||||||||
| зависимости от ширины фрезерования (ae) | ||||||||||||||||||
| Геометрия | Геометрия | |||||||||||||||||
| пластины | 5% | 10% | 20% | 30% | 40–100% | пластины | ||||||||||||
| .E..D41 | 0,40 | 1,28 | 2,18 | 0,29 | 0,92 | 1,54 | 0,21 | 0,68 | 1,14 | 0,19 | 0,60 | 0,99 | 0,17 | 0,55 | 0,91 | .E..D41 | ||
| .S..D | 0,57 | 1,45 | 2,37 | 0,41 | 1,04 | 1,67 | 0,31 | 0,77 | 1,24 | 0,27 | 0,67 | 1,08 | 0,25 | 0,62 | 0,99 | .S..D | ||
| Рекомендуемые начальные подачи • Плунжерное фрезерование • IC 16 • fz [мм/зуб] | ||||||||||||||||||
| Значение подачи на зуб (fz) | ||||||||||||||||||
| Геометрия | Геометрия | |||||||||||||||||
| пластины | Максимальная величина перекрытия (ae) 13 мм | пластины | ||||||||||||||||
| .E..D41 | 0,07 | 0,23 | 0,38 | .E..D41 | ||||||||||||||
| .S..D | 0,10 | 0,25 | 0,41 | .S..D |
ПРИМЕЧАНИЕ. Дополнительная информация об использовании серии 7792VX для операций плунжерного фрезерования представлена на стр. V33. В качестве начальной подачи используйте значения, соответствующие «Легким режимам обработки». Рекомендуемые начальные скорости резания см. на стр. X22–X37.

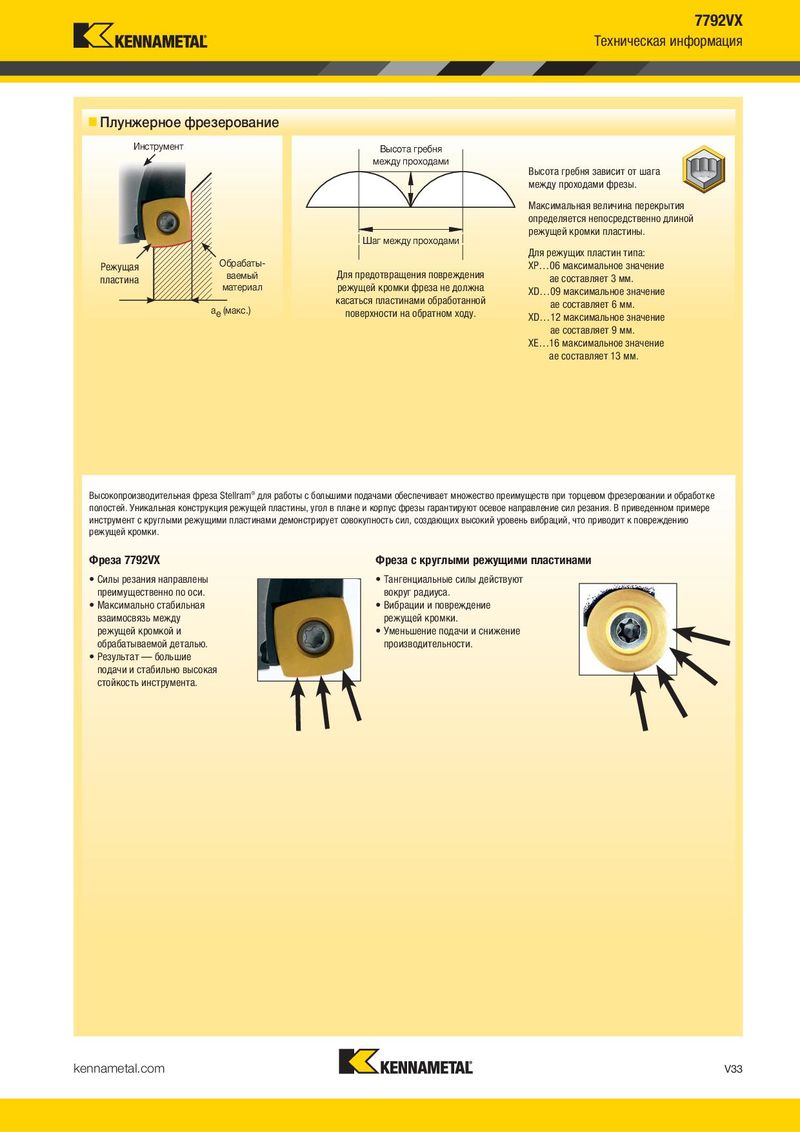

Инструмент Высота гребня между проходами Высота гребня зависит от шага между проходами фрезы. Максимальная величина перекрытия определяется непосредственно длиной режущей кромки пластины. Шаг между проходами Для режущих пластин типа:
| Режущая | Обрабаты- | XP… 06 максимальное значение | ||
| Для предотвращения повреждения | ||||
| пластина | ваемый | ae составляет 3 мм. | ||
| материал | режущей кромки фреза не должна | XD… 09 максимальное значение |
касаться пластинами обработанной ae составляет 6 мм. ae (макс.) поверхности на обратном ходу. XD… 12 максимальное значение
ae составляет 9 мм. XE… 16 максимальное значение ae составляет 13 мм.
Высокопроизводительная фреза Stellram® для работы с большими подачами обеспечивает множество преимуществ при торцевом фрезеровании и обработке полостей. Уникальная конструкция режущей пластины, угол в плане и корпус фрезы гарантируют осевое направление сил резания. В приведенном примере инструмент с круглыми режущими пластинами демонстрирует совокупность сил, создающих высокий уровень вибраций, что приводит к повреждению режущей кромки.
Фреза 7792VX Фреза с круглыми режущими пластинами
преимущественно по оси. вокруг радиуса.
| взаимосвязь между | режущей кромки. |
| режущей кромкой и | • Уменьшение подачи и снижение |
| обрабатываемой деталью. | производительности. |
