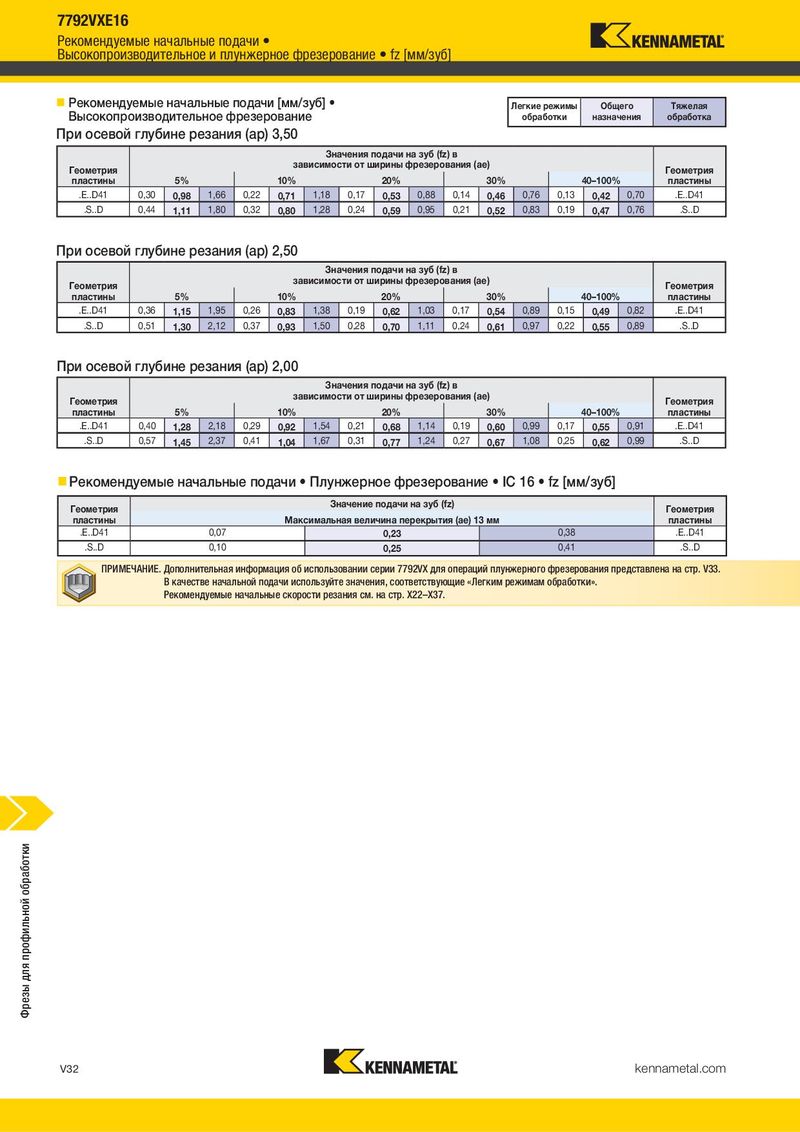

Основной каталог Kennametal вращающиеся инструменты 2018 - страница 1480

7792VXE16 7792VX Рекомендуемые начальные подачи • Техническая информация Высокопроизводительное и плунжерное фрезерование • fz [мм/зуб]  Рекомендуемые начальные подачи [мм/зуб] • Легкие режимы Общего Тяжелая Высокопроизводительное фрезерование обработки назначения обработка  Плунжерное фрезерование При осевой глубине резания (ap) 3,50 Инструмент Высота гребня Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) между проходами Геометрия Геометрия Высота гребня зависит от шага пластины 5% 10% 20% 30% 40–100% пластины между проходами фрезы. .E..D41 0,30 0,98 1,66 0,22 0,71 1,18 0,17 0,53 0,88 0,14 0,46 0,76 0,13 0,42 0,70 .E..D41 .S..D 0,44 1,11 1,80 0,32 0,80 1,28 0,24 0,59 0,95 0,21 0,52 0,83 0,19 0,47 0,76 .S..D Максимальная величина перекрытия определяется непосредственно длиной режущей кромки пластины. Шаг между проходами При осевой глубине резания (ap) 2,50 Для режущих пластин типа: Режущая Обрабаты- XP…06 максимальное значение Значения подачи на зуб (fz) в Для предотвращения повреждения пластина ваемый ae составляет 3 мм. зависимости от ширины фрезерования (ae) Геометрия Геометрия материал режущей кромки фреза не должна пластины 5% 10% 20% 30% 40–100% пластины XD…09 максимальное значение касаться пластинами обработанной ae составляет 6 мм. .E..D41 0,36 1,15 1,95 0,26 0,83 1,38 0,19 0,62 1,03 0,17 0,54 0,89 0,15 0,49 0,82 .E..D41 ae (макс.) поверхности на обратном ходу. XD…12 максимальное значение .S..D 0,51 1,30 2,12 0,37 0,93 1,50 0,28 0,70 1,11 0,24 0,61 0,97 0,22 0,55 0,89 .S..D ae составляет 9 мм. XE…16 максимальное значение ae составляет 13 мм. При осевой глубине резания (ap) 2,00 Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия Геометрия пластины 5% 10% 20% 30% 40–100% пластины .E..D41 0,40 1,28 2,18 0,29 0,92 1,54 0,21 0,68 1,14 0,19 0,60 0,99 0,17 0,55 0,91 .E..D41 .S..D 0,57 1,45 2,37 0,41 1,04 1,67 0,31 0,77 1,24 0,27 0,67 1,08 0,25 0,62 0,99 .S..D  Рекомендуемые начальные подачи • Плунжерное фрезерование • IC 16 • fz [мм/зуб] Высокопроизводительная фреза Stellram® для работы с большими подачами обеспечивает множество преимуществ при торцевом фрезеровании и обработке Значение подачи на зуб (fz) полостей. Уникальная конструкция режущей пластины, угол в плане и корпус фрезы гарантируют осевое направление сил резания. В приведенном примере Геометрия Геометрия пластины Максимальная величина перекрытия (ae) 13 мм пластины инструмент с круглыми режущими пластинами демонстрирует совокупность сил, создающих высокий уровень вибраций, что приводит к повреждению .E..D41 0,07 0,23 0,38 .E..D41 режущей кромки. .S..D 0,10 0,25 0,41 .S..D Фреза 7792VX Фреза с круглыми режущими пластинами ПРИМЕЧАНИЕ. Дополнительная информация об использовании серии 7792VX для операций плунжерного фрезерования представлена на стр. V33. В качестве начальной подачи используйте значения, соответствующие «Легким режимам обработки». • Силы резания направлены • Тангенциальные силы действуют Рекомендуемые начальные скорости резания см. на стр. X22–X37. преимущественно по оси. вокруг радиуса. • Максимально стабильная • Вибрации и повреждение взаимосвязь между режущей кромки. режущей кромкой и • Уменьшение подачи и снижение обрабатываемой деталью. производительности. • Результат — большие подачи и стабильно высокая стойкость инструмента. Фрезы для профильной обработки V32 kennametal.com kennametal.com V33
