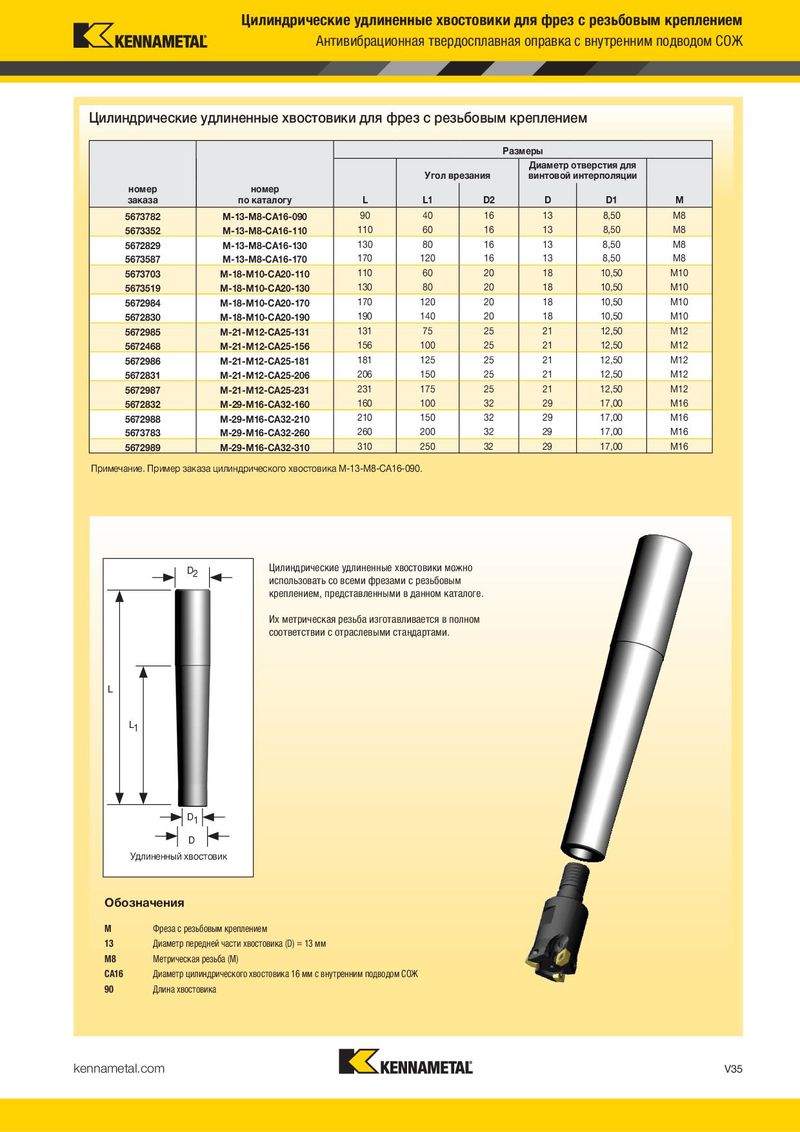

7792VX Цилиндрические удлиненные хвостовики для фрез с резьбовым креплением Техническая информация Антивибрационная твердосплавная оправка с внутренним подводом СОЖ Цилиндрические удлиненные хвостовики для фрез с резьбовым креплением Фреза 7792VX обеспечивает постоянный объем 7792VX снимаемой стружки при обработке полостей, и создает • Постоянная площадь резания (объем стружки) Размеры боковую стенку в соответствии с заданным профилем. независимо от положения в полости. Диаметр отверстия для • Формирование боковой стенки в соответствии Угол врезания винтовой интерполяции с заданным профилем. номер номер • Возможность обработки боковых стенок под заказа по каталогу L L1 D2 D D1 M углом 90 градусов. 5673782 M-13-M8-CA16-090 90 40 16 13 8,50 M8 5673352 M-13-M8-CA16-110 110 60 16 13 8,50 M8 5672829 M-13-M8-CA16-130 130 80 16 13 8,50 M8 5673587 M-13-M8-CA16-170 170 120 16 13 8,50 M8 5673703 M-18-M10-CA20-110 110 60 20 18 10,50 M10 5673519 M-18-M10-CA20-130 130 80 20 18 10,50 M10 5672984 M-18-M10-CA20-170 170 120 20 18 10,50 M10 5672830 M-18-M10-CA20-190 190 140 20 18 10,50 M10 Обработка Обработка Обработка круглыми пластинами характеризуется Круглая режущая пластина 5672985 M-21-M12-CA25-131 131 75 25 21 12,50 M12 плоскости в углу образованием стружки переменной толщины. 5672468 M-21-M12-CA25-156 156 100 25 21 12,50 M12 • Увеличенный контакт с поверхностью. • Увеличенное сечение стружки при обработке 5672986 M-21-M12-CA25-181 181 125 25 21 12,50 M12 боковых стенок. 5672831 M-21-M12-CA25-206 206 150 25 21 12,50 M12 • Вибрация в углах. 5672987 M-21-M12-CA25-231 231 175 25 21 12,50 M12 • Волнообразные выступы на боковых стенках. 5672832 M-29-M16-CA32-160 160 100 32 29 17,00 M16 5672988 M-29-M16-CA32-210 210 150 32 29 17,00 M16 5673783 M-29-M16-CA32-260 260 200 32 29 17,00 M16 5672989 M-29-M16-CA32-310 310 250 32 29 17,00 M16 Примечание. Пример заказа цилиндрического хвостовика M-13-M8-CA16-090. Программа ЧПУ • Определение радиуса при вершине При обработке полостей с использованием стандартных CAD/CAM программ необходимо вводить размеры круглых пластин. В таблице приведены соответствующие данные для пластин серии 7792VX. D2 Цилиндрические удлиненные хвостовики можно Выполнение чистовых проходов использовать со всеми фрезами с резьбовым Пластина с зачистной кромкой Wiper с максимальной подачей 0,5 мм/зуб креплением, представленными в данном каталоге. Их метрическая резьба изготавливается в полном соответствии с отраслевыми стандартами. Данные для программирования (метрическая система) Размер R пластины (IC) R R L L 06 0,80 1,37 0,40 0,80 2,01 0,73 L1 09 L 1,20 2,27 0,67 0,80 2,50 1,02 12 1,20 2,73 0,97 16 1,20 4,18 1,46 D1 D Удлиненный хвостовик Обозначения M Фреза с резьбовым креплением 13 Диаметр передней части хвостовика (D) = 13 мм M8 Метрическая резьба (M) CA16 Диаметр цилиндрического хвостовика 16 мм с внутренним подводом СОЖ 90 Длина хвостовика V34 kennametal.com kennametal.com V35
