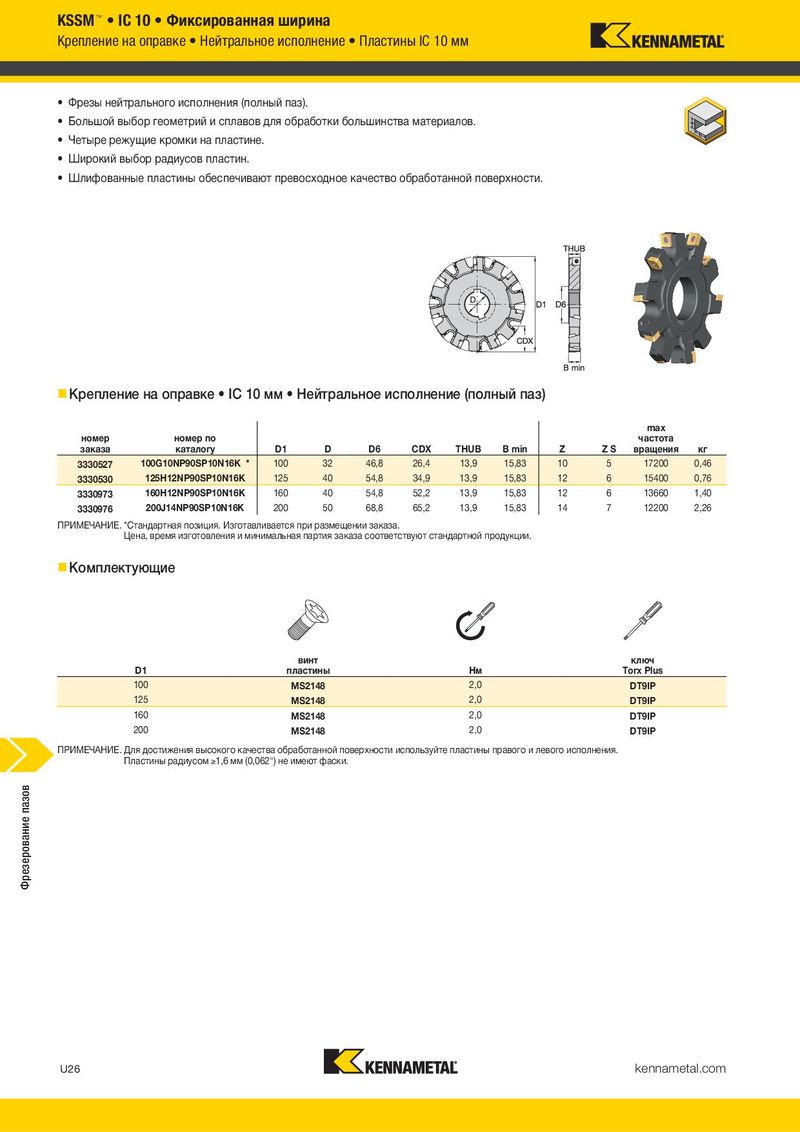

KSSM™ • IC 10 • Фиксированная ширина Крепление на оправке • Нейтральное исполнение • Пластины IC 10 мм • Фрезы нейтрального исполнения (полный паз). • Большой выбор геометрий и сплавов для обработки большинства материалов. • Четыре режущие кромки на пластине. • Широкий выбор радиусов пластин. • Шлифованные пластины обеспечивают превосходное качество обработанной поверхности. „ Крепление на оправке • IC 10 мм • Нейтральное исполнение (полный паз) max номер номер по частота заказа каталогу D1 D D6 CDX THUB B min Z ZS вращения кг 3330527 100G10NP90SP10N16K * 100 32 46,8 26,4 13,9 15,83 10 5 17200 0,46 3330530 125H12NP90SP10N16K 125 40 54,8 34,9 13,9 15,83 12 6 15400 0,76 3330973 160H12NP90SP10N16K 160 40 54,8 52,2 13,9 15,83 12 6 13660 1,40 3330976 200J14NP90SP10N16K 200 50 68,8 65,2 13,9 15,83 14 7 12200 2,26 ПРИМЕЧАНИЕ. *Стандартная позиция. Изготавливается при размещении заказа. Цена, время изготовления и минимальная партия заказа соответствуют стандартной продукции. „ Комплектующие винт ключ D1 пластины Нм Torx Plus 100 MS2148 2,0 DT9IP 125 MS2148 2,0 DT9IP 160 MS2148 2,0 DT9IP 200 MS2148 2,0 DT9IP ПРИМЕЧАНИЕ. Для достижения высокого качества обработанной поверхности используйте пластины правого и левого исполнения. Пластины радиусом *1,6 мм (0,062") не имеют фаски. Фрезерование пазов U26 kennametal.com
