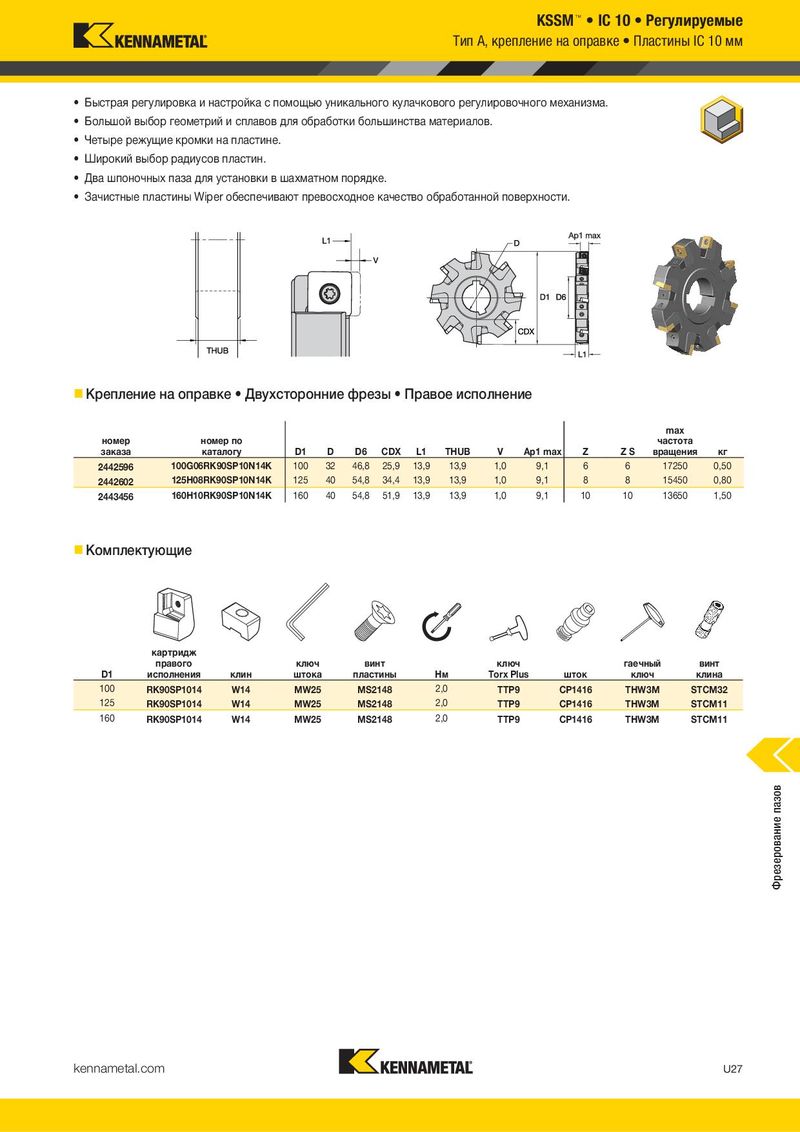

KSSM™ IC 10 Фиксированная ширина KSSM™ IC 10 Регулируемые
Крепление на оправке Нейтральное исполнение Пластины IC 10 мм Тип A, крепление на оправке Пластины IC 10 мм
- Фрезы нейтрального исполнения (полный паз).
- Быстрая регулировка и настройка с помощью уникального кулачкового регулировочного механизма.
- Большой выбор геометрий и сплавов для обработки большинства материалов.
- Большой выбор геометрий и сплавов для обработки большинства материалов.
- Четыре режущие кромки на пластине.
- Четыре режущие кромки на пластине.
- Широкий выбор радиусов пластин.
- Широкий выбор радиусов пластин.
- Шлифованные пластины обеспечивают превосходное качество обработанной поверхности.
- Два шпоночных паза для установки в шахматном порядке.
- Зачистные пластины Wiper обеспечивают превосходное качество обработанной поверхности.
Крепление на оправке IC 10 мм Нейтральное исполнение (полный паз) Крепление на оправке Двухсторонние фрезы Правое исполнение
max max
номер номер по частота номер номер по частота
| заказа | каталогу | D1 | D | D6 | CDX | THUB | B min | Z | Z S | вращения | кг | заказа | каталогу | D1 | D | D6 | CDX | L1 | THUB | V | Ap1 max | Z | Z S | вращения | кг | |||
| 3330527 | 100G10NP90SP10N16K * | 100 | 32 | 46,8 | 26,4 | 13,9 | 15,83 | 10 | 5 | 17200 | 0,46 | 2442596 | 100G06RK90SP10N14K | 100 | 32 | 46,8 | 25,9 | 13,9 | 13,9 | 1,0 | 9,1 | 6 | 6 | 17250 | 0,50 | |||
| 3330530 | 125H12NP90SP10N16K | 125 | 40 | 54,8 | 34,9 | 13,9 | 15,83 | 12 | 6 | 15400 | 0,76 | 2442602 | 125H08RK90SP10N14K | 125 | 40 | 54,8 | 34,4 | 13,9 | 13,9 | 1,0 | 9,1 | 8 | 8 | 15450 | 0,80 | |||
| 3330973 | 160H12NP90SP10N16K | 160 | 40 | 54,8 | 52,2 | 13,9 | 15,83 | 12 | 6 | 13660 | 1,40 | 2443456 | 160H10RK90SP10N14K | 160 | 40 | 54,8 | 51,9 | 13,9 | 13,9 | 1,0 | 9,1 | 10 | 10 | 13650 | 1,50 | |||
| 3330976 | 200J14NP90SP10N16K | 200 | 50 | 68,8 | 65,2 | 13,9 | 15,83 | 14 | 7 | 12200 | 2,26 |
ПРИМЕЧАНИЕ. *Стандартная позиция. Изготавливается при размещении заказа. Цена, время изготовления и минимальная партия заказа соответствуют стандартной продукции. Комплектующие Комплектующие
картридж
| винт | ключ | правого | ключ | винт | ключ | гаечный | винт | ||||||
| D1 | пластины | Нм | Torx Plus | D1 | исполнения клин | штока | пластины | Нм | Torx Plus | шток | ключ | клина | |
| 100 | MS2148 | 2,0 | DT9IP | 100 | 2,0 | ||||||||
| RK90SP1014 | W14 | MW25 | MS2148 | TTP9 | CP1416 | THW3M | STCM32 | ||||||
| 125 | MS2148 | 2,0 | DT9IP | 125 | 2,0 | ||||||||
| RK90SP1014 | W14 | MW25 | MS2148 | TTP9 | CP1416 | THW3M | STCM11 | ||||||
| 160 | MS2148 | 2,0 | DT9IP | 160 | 2,0 | ||||||||
| RK90SP1014 | W14 | MW25 | MS2148 | TTP9 | CP1416 | THW3M | STCM11 | ||||||
| 200 | MS2148 | 2,0 | DT9IP |
ПРИМЕЧАНИЕ. Для достижения высокого качества обработанной поверхности используйте пластины правого и левого исполнения. Пластины радиусом 1,6 мм (0,062") не имеют фаски.
| номер заказа | номер по каталогу | D1 | D | D6 | CDX | L1 | THUB | V | Ap1 max | Z | ZS | max частота вращения | кг |
| 2442596 | 100G06RK90SP10N14K | 100 | 32 | 46,8 | 25,9 | 13,9 | 13,9 | 1,0 | 9,1 | 6 | 6 | 17250 | 0,50 |
| 2442602 | 125H08RK90SP10N14K | 125 | 40 | 54,8 | 34,4 | 13,9 | 13,9 | 1,0 | 9,1 | 8 | 8 | 15450 | 0,80 |
| 2443456 | 160H10RK90SP10N14K | 160 | 40 | 54,8 | 51,9 | 13,9 | 13,9 | 1,0 | 9,1 | 10 | 10 | 13650 | 1,50 |
