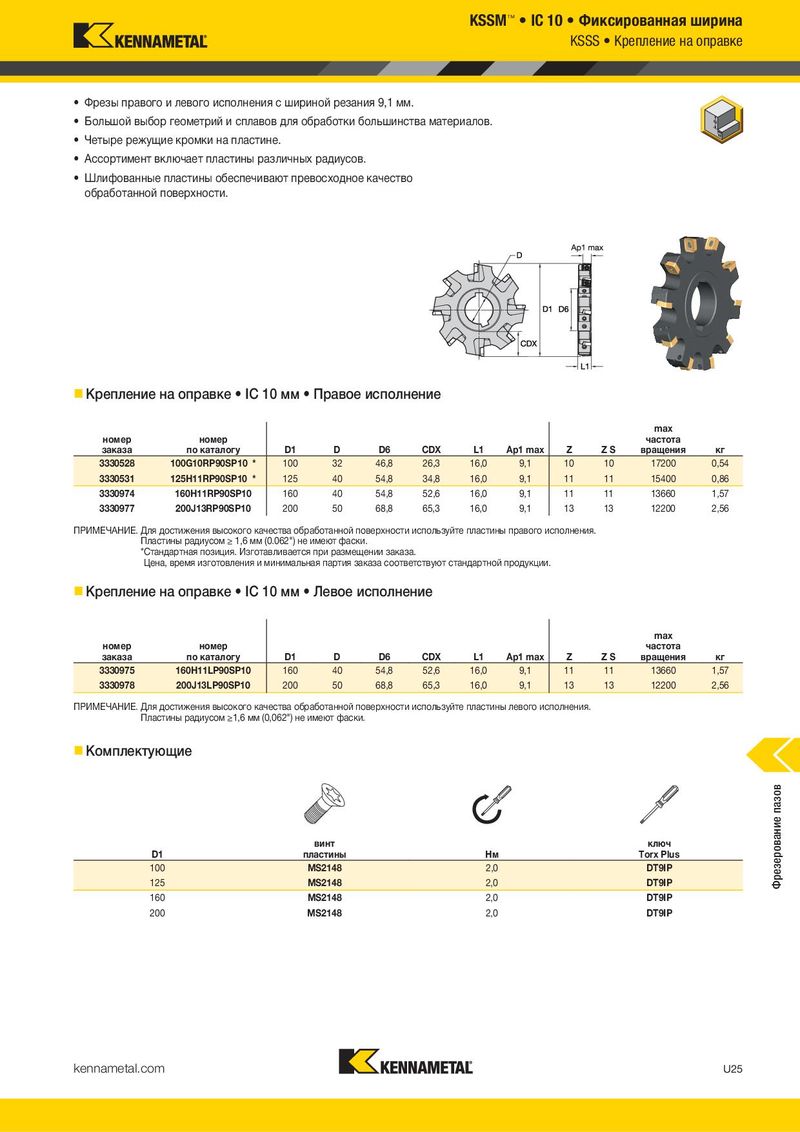

KSSM™ IC 10 Фиксированная ширина
KSSS Крепление на оправке
- Фрезы правого и левого исполнения с шириной резания 9,1 мм.
- Большой выбор геометрий и сплавов для обработки большинства материалов.
Фрезы KSSM™ для Четыре режущие кромки на пластине.
- Ассортимент включает пластины различных радиусов.
- Шлифованные пластины обеспечивают превосходное качество
прорезания пазов обработанной поверхности.
Основная область применения
Пазовые фрезы KSSM с фиксированной и регулируемой шириной обработки
с большим выбором сплавов и геометрий пластин представляют собой
экономичный инструмент для рынка общего машиностроения. Очень
точная регулировка позволяет добиваться стабильных результатов при
обработке пазов различной ширины. Замена картриджа позволяет
изменить исполнение инструмента.
Особенности и преимущества
- Ассортимент включает фрезы с креплением на оправке и насадные фрезы с фиксированной и регулируемой шириной паза.
- Максимальная ширина паза: — Нерегулируемые фрезы IC 10: 9,1 и 15,8 мм. — Нерегулируемые фрезы IC 12: 11,7 и 19,8 мм. — Регулируемые фрезы IC 10: 14–18 мм. — Регулируемые фрезы IC 12: 18–23,30 мм.
- Механизм быстрой регулировки.
- Большой выбор геометрий и сплавов для обработки большинства материалов.
- Четыре режущие кромки на пластине.
- Шлифованные пластины обеспечивают превосходное качество обработанной поверхности.
Крепление на оправке IC 10 мм Правое исполнение
max
номер номер частота
| заказа | по каталогу | D1 | D | D6 | CDX | L1 | Ap1 max | Z | Z S | вращения | кг | ||
| 3330528 | 100G10RP90SP10 * | 100 | 32 | 46,8 | 26,3 | 16,0 | 9,1 | 10 | 10 | 17200 | 0,54 | ||
| 3330531 | 125H11RP90SP10 * | 125 | 40 | 54,8 | 34,8 | 16,0 | 9,1 | 11 | 11 | 15400 | 0,86 | ||
| 3330974 | 160H11RP90SP10 | 160 | 40 | 54,8 | 52,6 | 16,0 | 9,1 | 11 | 11 | 13660 | 1,57 | ||
| 3330977 | 200J13RP90SP10 | 200 | 50 | 68,8 | 65,3 | 16,0 | 9,1 | 13 | 13 | 12200 | 2,56 |
ПРИМЕЧАНИЕ. Для достижения высокого качества обработанной поверхности используйте пластины правого исполнения. Пластины радиусом ≥ 1,6 мм (0.062") не имеют фаски. *Стандартная позиция. Изготавливается при размещении заказа. Цена, время изготовления и минимальная партия заказа соответствуют стандартной продукции.
Крепление на оправке IC 10 мм Левое исполнение
max
номер номер частота
| заказа | по каталогу | D1 | D | D6 | CDX | L1 | Ap1 max | Z | Z S | вращения | кг | |
| 3330975 | 160H11LP90SP10 | 160 | 40 | 54,8 | 52,6 | 16,0 | 9,1 | 11 | 11 | 13660 | 1,57 | |
| 3330978 | 200J13LP90SP10 | 200 | 50 | 68,8 | 65,3 | 16,0 | 9,1 | 13 | 13 | 12200 | 2,56 |
ПРИМЕЧАНИЕ. Для достижения высокого качества обработанной поверхности используйте пластины левого исполнения. Пластины радиусом ≥1,6 мм (0,062") не имеют фаски. Комплектующие
винт ключ
| номер заказа | номер по каталогу | D1 | D | D6 | CDX | L1 | Ap1 max | Z | ZS | max частота вращения | кг |
| 3330528 | 100G10RP90SP10 | 100 | 32 | 46,8 | 26,3 | 16,0 | 9,1 | 10 | 10 | 17200 | 0,54 |
| 3330531 | 125H11RP90SP10 | 125 | 40 | 54,8 | 34,8 | 16,0 | 9,1 | 11 | 11 | 15400 | 0,86 |
| 3330974 | 160H11RP90SP10 | 160 | 40 | 54,8 | 52,6 | 16,0 | 9,1 | 11 | 11 | 13660 | 1,57 |
| 3330977 | 200J13RP90SP10 | 200 | 50 | 68,8 | 65,3 | 16,0 | 9,1 | 13 | 13 | 12200 | 2,56 |
| номер заказа | номер по каталогу | D1 | D | D6 | CDX | L1 | Ap1 max | Z | ZS | max частота вращения | кг |
| 3330975 | 160H11LP90SP10 | 160 | 40 | 54,8 | 52,6 | 16,0 | 9,1 | 11 | 11 | 13660 | 1,57 |
| 3330978 | 200J13LP90SP10 | 200 | 50 | 68,8 | 65,3 | 16,0 | 9,1 | 13 | 13 | 12200 | 2,56 |
| D1 | винт пластины | Нм | ключ Torx Plus |
| 100 | MS2148 | 2,0 | DT9IP |
| 125 | MS2148 | 2,0 | DT9IP |
| 160 | MS2148 | 2,0 | DT9IP |
| 200 | MS2148 | 2,0 | DT9IP |
