KVNS™ A2™
Рекомендуемые начальные подачи [мм/зуб]
| Легкие режимы | Общего | Тяжелая | ||||||||||||||||
| обработки | назначения | обработка | ||||||||||||||||
| Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) | нержавеющей стали | |||||||||||||||||
| Геометрия | Геометрия | |||||||||||||||||
| пластины | 5% | 10% | 20% | 30% | 40–100% | пластины | ||||||||||||
| .E..GD | 0,23 | 0,41 | 0,63 | 0,17 | 0,29 | 0,46 | 0,13 | 0,22 | 0,34 | 0,11 | 0,19 | 0,30 | 0,10 | 0,18 | 0,27 | .E..GD | ||
| .S..GD | 0,23 | 0,46 | 0,71 | 0,17 | 0,33 | 0,51 | 0,13 | 0,25 | 0,38 | 0,11 | 0,22 | 0,33 | 0,10 | 0,20 | 0,30 | .S..GD | ||

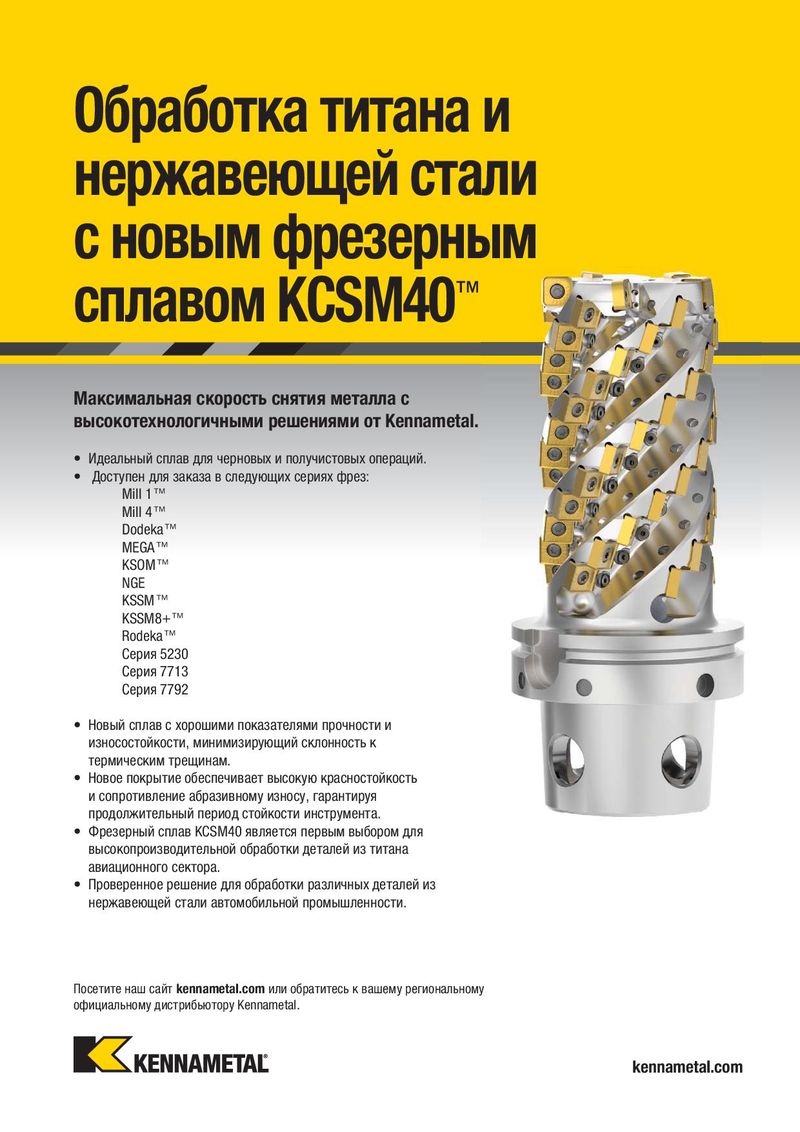

| .S..GB | 0,23 | 0,46 | 0,74 | 0,17 | 0,33 | 0,54 | 0,13 | 0,25 | 0,40 | 0,11 | 0,22 | 0,35 | 0,10 | 0,20 | 0,32 | .S..GB | с новым фрезерным |
ПРИМЕЧАНИЕ. В качестве начальной подачи используйте значения, соответствующие «Легким режимам обработки». % = ae/Dc * 100 (ae = ширина фрезерования, Dc = диаметр фрезы) Рекомендуемые начальные скорости резания см. на стр. X22–X37. сплавом KCSM40 Фрезы для прорезания пазов Техническая информация
Посадочное гнездо под пластину с креплением за счет пружинящих свойств корпуса
обеспечивает максимальную надежность обработки Максимальная скорость снятия металла с
высокотехнологичными решениями от Kennametal.
- Идеальный сплав для черновых и получистовых операций.
- Доступен для заказа в следующих сериях фрез:
Mill 1™
Mill 4™
Dodeka™
MEGA™
| Извлечение пластины | KSOM™ | ||
| Использование ключа: | |||
| Установка пластины | NGE |
KSSM™
- Жесткий упор гарантирует точное позиционирование пластины. KSSM8+™
- Двойной жесткий призматический прижим обеспечивает максимально возможную точность Rodeka™ повторной установки пластин. Серия 5230
- Надежный и жесткий прижим гарантирует высокие скорости на периферии. Серия 7713
Серия 7792
- Новый сплав с хорошими показателями прочности и износостойкости, минимизирующий склонность к термическим трещинам.
- Новое покрытие обеспечивает высокую красностойкость и сопротивление абразивному износу, гарантируя продолжительный период стойкости инструмента.
- Фрезерный сплав KCSM40 является первым выбором для высокопроизводительной обработки деталей из титана авиационного сектора.
- Проверенное решение для обработки различных деталей из нержавеющей стали автомобильной промышленности.
Посетите наш сайт kennametal.com или обратитесь к вашему региональному
официальному дистрибьютору Kennametal.
U10 kennametal.com kennametal.com
