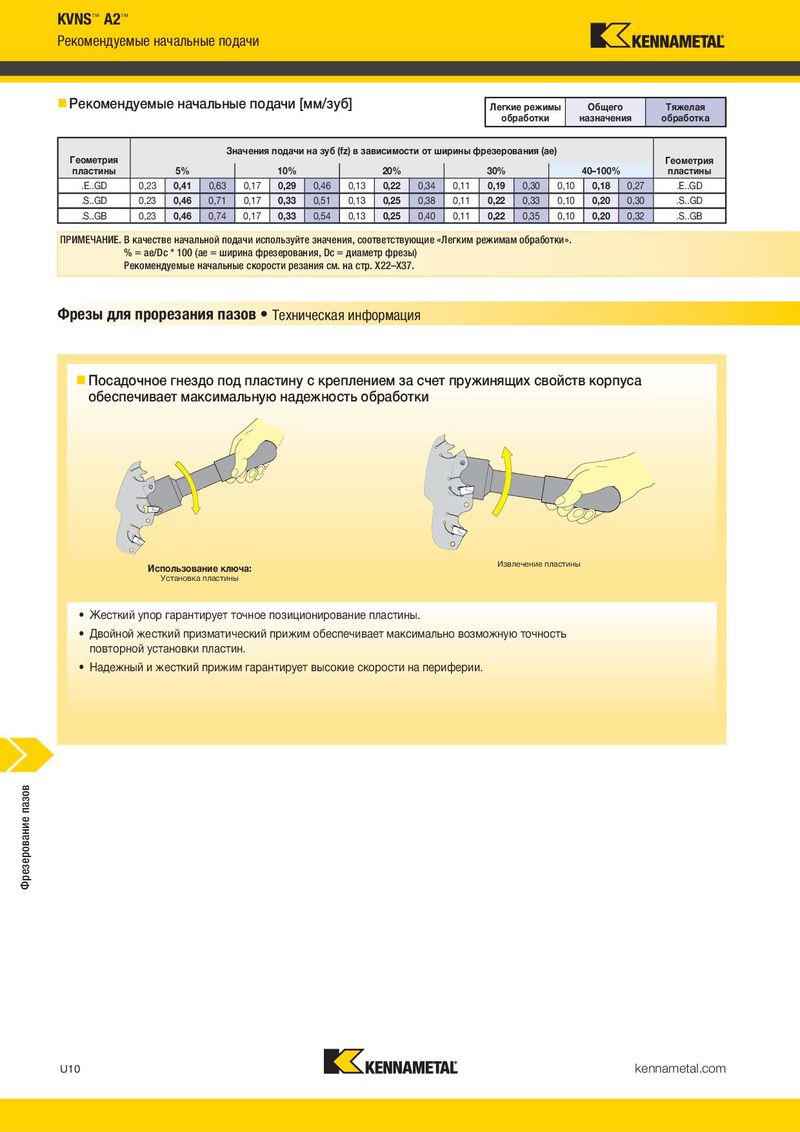

KVNS™ A2™ Рекомендуемые начальные подачи „ Рекомендуемые начальные подачи [мм/зуб] Легкие режимы Общего Тяжелая обработки назначения обработка Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия Геометрия пластины 5% 10% 20% 30% 40–100% пластины .E..GD 0,23 0,41 0,63 0,17 0,29 0,46 0,13 0,22 0,34 0,11 0,19 0,30 0,10 0,18 0,27 .E..GD .S..GD 0,23 0,46 0,71 0,17 0,33 0,51 0,13 0,25 0,38 0,11 0,22 0,33 0,10 0,20 0,30 .S..GD .S..GB 0,23 0,46 0,74 0,17 0,33 0,54 0,13 0,25 0,40 0,11 0,22 0,35 0,10 0,20 0,32 .S..GB ПРИМЕЧАНИЕ. В качестве начальной подачи используйте значения, соответствующие «Легким режимам обработки». % = ae/Dc * 100 (ae = ширина фрезерования, Dc = диаметр фрезы) Рекомендуемые начальные скорости резания см. на стр. X22–X37. Фрезы для прорезания пазов • Техническая информация „ Посадочное гнездо под пластину с креплением за счет пружинящих свойств корпуса обеспечивает максимальную надежность обработки Использование ключа: Извлечение пластины Установка пластины • Жесткий упор гарантирует точное позиционирование пластины. • Двойной жесткий призматический прижим обеспечивает максимально возможную точность повторной установки пластин. • Надежный и жесткий прижим гарантирует высокие скорости на периферии. Фрезерование пазов U10 kennametal.com
