Основной каталог Kennametal вращающиеся инструменты 2018 - страница 1406

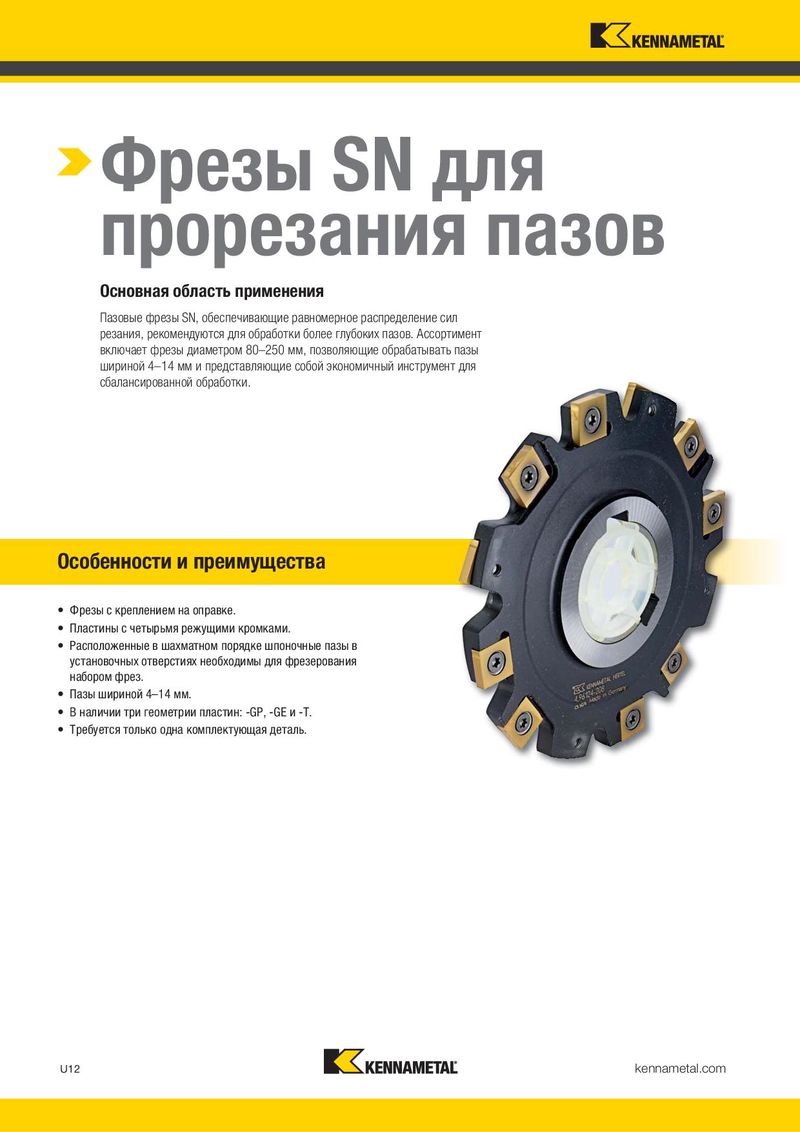

Фрезы SN 90° Фрезы для прорезания узких пазов • Тип A, крепление на оправке • Пазы шириной 4–14 мм. • Четыре режущие кромки на пластине. • Ассортимент включает три геометрии пластин. Фрезы SN для • Два шпоночных паза для установки в шахматном порядке. • Требуется только одна комплектующая деталь. прорезания пазов Основная область применения Пазовые фрезы SN, обеспечивающие равномерное распределение сил резания, рекомендуются для обработки более глубоких пазов. Ассортимент  SN • Крепление на оправке • Кукурузные фрезы включает фрезы диаметром 80–250 мм, позволяющие обрабатывать пазы шириной 4–14 мм и представляющие собой экономичный инструмент для сбалансированной обработки. номер номер по заказа каталогу D1 D D6 B min CDX THUB Z ZS пластина 1 кг 1244389 4.96082-204 80 27 45 4,0 15 12,0 10 5 SNHX1102___ 0,30 1191306 4.96102-204 100 27 45 4,0 25 12,0 12 6 SNHX1102___ 0,40 1244398 4.96102-205 100 27 45 5,0 25 12,0 12 6 SNHX11T3___ 0,40 1244368 4.96102-206 100 27 45 6,0 25 12,0 10 5 SNHX1203___ 0,40 1244370 4.96124-204 125 40 58 4,0 30 12,0 14 7 SNHX1102___ 0,50 1244371 4.96124-205 125 40 58 5,0 30 12,0 14 7 SNHX11T3___ 0,60 1244374 4.96124-210 125 40 58 10,0 30 12,0 12 6 SNHX12L5___ 0,80 1244375 4.96124-212 125 40 58 12,0 30 12,0 12 4 SNHX12L5___ 0,90 1244394 4.96164-204 160 40 68 4,0 44 12,0 18 9 SNHX1102___ 0,90 Особенности и преимущества 1244376 1244379 4.96164-205 4.96164-210 160 160 40 40 68 68 5,0 10,0 44 44 12,0 12,0 18 16 9 8 SNHX11T3___ SNHX12L5___ 0,90 1,40 1244395 4.96205-208 200 50 72 8,0 62 12,0 18 6 SNHX1203___ 1,80 1244385 4.96255-206 250 50 72 6,0 86 12,0 24 12 SNHX1203___ 4,20 • Фрезы с креплением на оправке. 1244386 4.96255-208 250 50 72 8,0 86 12,0 24 8 SNHX1203___ 4,50 • Пластины с четырьмя режущими кромками. • Расположенные в шахматном порядке шпоночные пазы в установочных отверстиях необходимы для фрезерования набором фрез.  Комплектующие • Пазы шириной 4–14 мм. • В наличии три геометрии пластин: -GP, -GE и -T. • Требуется только одна комплектующая деталь. номер винт oтвертка Фрезерование пазов заказа D1 B min пластины Нм Torx 1244389 80 4 192.529 1,0 170.023 1191306 100 4 192.529 1,0 170.023 1244398 100 5 192.530 1,0 170.023 1244368 100 6 192.531 3,0 170.025 1244370 125 4 192.529 1,0 170.023 1244371 125 5 192.530 1,0 170.023 1244374 125 10 192.532 3,0 170.025 1244375 125 12 192.532 3,0 170.025 1244394 160 4 192.529 1,0 170.023 1244376 160 5 192.530 1,0 170.023 1244379 160 10 192.532 3,0 170.025 1244395 200 8 192.531 3,0 170.025 1244385 250 6 192.531 3,0 170.025 1244386 250 8 192.531 3,0 170.025 U12 kennametal.com kennametal.com U13
