5230VS12 Серия 5230VS

Сменные режущие пластины Техническая информация

90°P
M
лучший выборK
L10
альтернативный выборN
15°S
R ε SDMT12-41
DSH

SDMT12-41 SDMT12-41

число номер режущих

по каталогуDL10SRhmкромок
SDMT120412EN4112,7012,704,751,20,054

90°

L10

ε 15°

SDMW12-TN R S

D SDMW12-TN SDMW12-TN число

номер режущих

по каталогуDL10SRhmкромок
SDMW120412TN12,7012,704,761,20,064––

Рекомендуемые начальные подачи

Рекомендуемые начальные подачи [мм/зуб]

Легкие режимы Общего Тяжелая
обработкиназначенияобработка

Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия Геометрия

пластины5%10%20%30%40–100%пластины
.E..4220,160,520,870,120,380,630,090,280,470,080,250,410,070,230,38.E..422
.E..410,160,520,870,120,380,630,090,280,470,080,250,410,070,230,38.E..41
.E..4230,200,590,950,140,430,680,110,320,510,090,280,440,080,250,41.E..423
...TN0,200,590,950,140,430,680,110,320,510,090,280,440,080,250,41...TN

ПРИМЕЧАНИЕ. В качестве начальной подачи используйте значения, соответствующие «Легким режимам обработки». Рекомендуемые начальные скорости резания см. на стр. X22–X37.

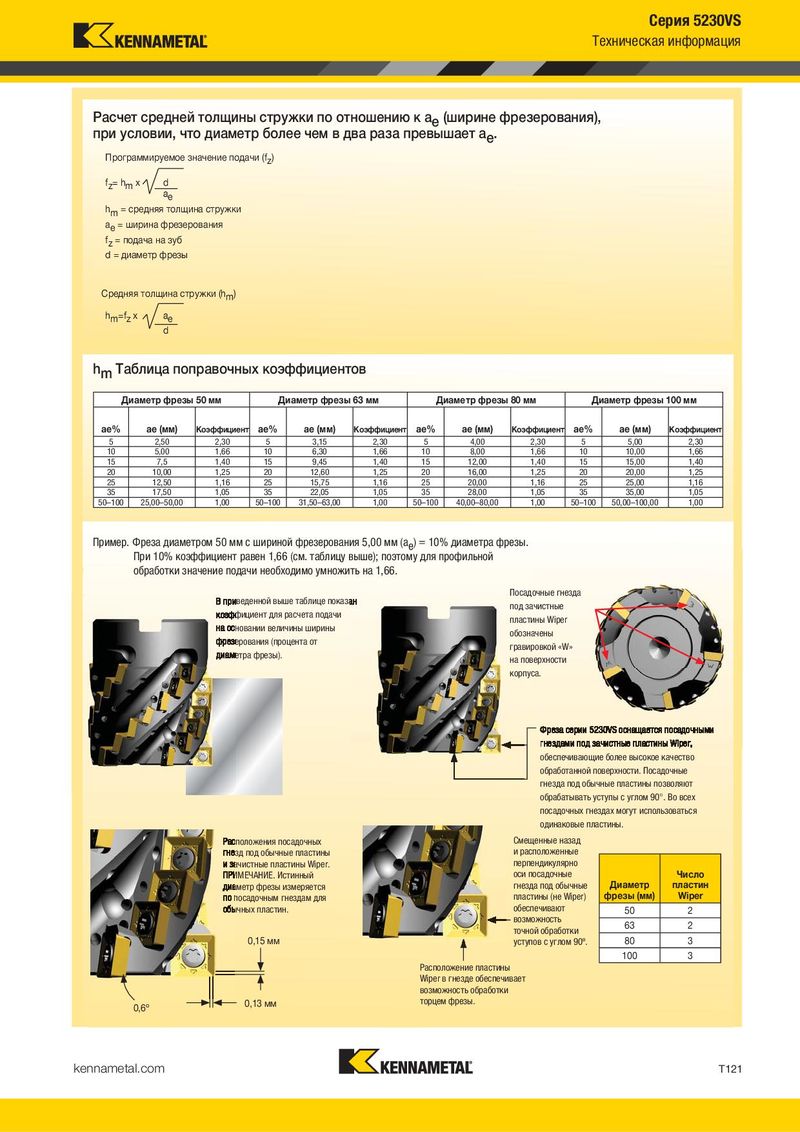

Расчет средней толщины стружки по отношению к ae (ширине фрезерования), при условии, что диаметр более чем в два раза превышает ae. Программируемое значение подачи (fz) fz= hm x d ae hm = средняя толщина стружки ae = ширина фрезерования fz = подача на зуб d = диаметр фрезы

Средняя толщина стружки (hm) hm=fz x ae d

hm Таблица поправочных коэффициентов

Диаметр фрезы 50 мм Диаметр фрезы 63 мм Диаметр фрезы 80 мм Диаметр фрезы 100 мм

ae%ae (мм)Коэффициентae%ae (мм)Коэффициентae%ae (мм)Коэффициентae%ae (мм)Коэффициент
52,502,3053,152,3054,002,3055,002,30
105,001,66106,301,66108,001,661010,001,66
157,51,40159,451,401512,001,401515,001,40
2010,001,252012,601,252016,001,252020,001,25
2512,501,162515,751,162520,001,162525,001,16
3517,501,053522,051,053528,001,053535,001,05
50–10025,00–50,001,0050–10031,50–63,001,0050–10040,00–80,001,0050–10050,00–100,001,00

Пример. Фреза диаметром 50 мм c шириной фрезерования 5,00 мм (ae) = 10% диаметра фрезы. При 10% коэффициент равен 1,66 (см. таблицу выше); поэтому для профильной обработки значение подачи необходимо умножить на 1,66. Посадочные гнезда В приведенной выше таблице показан под зачистные коэффициент для расчета подачи пластины Wiper на основании величины ширины обозначены фрезерования (процента от гравировкой «W» диаметра фрезы). на поверхности корпуса.

Фреза серии 5230VS оснащается посадочными гнездами под зачистные пластины Wiper, обеспечивающие более высокое качество обработанной поверхности. Посадочные гнезда под обычные пластины позволяют обрабатывать уступы с углом 90°. Во всех посадочных гнездах могут использоваться одинаковые пластины. Расположения посадочных Смещенные назад гнезд под обычные пластины и расположенные и зачистные пластины Wiper. перпендикулярно

ПРИМЕЧАНИЕ. Истинныйоси посадочныеЧисло
диаметр фрезы измеряетсягнезда под обычныеДиаметрпластин
по посадочным гнездам дляпластины (не Wiper)фрезы (мм)Wiper
обычных пластин.обеспечивают502
возможность
632
точной обработки
0,15 мм уступов с углом 90º.803

100 3 Расположение пластины Wiper в гнезде обеспечивает возможность обработки

0,13 мм торцем фрезы. 0,6º
