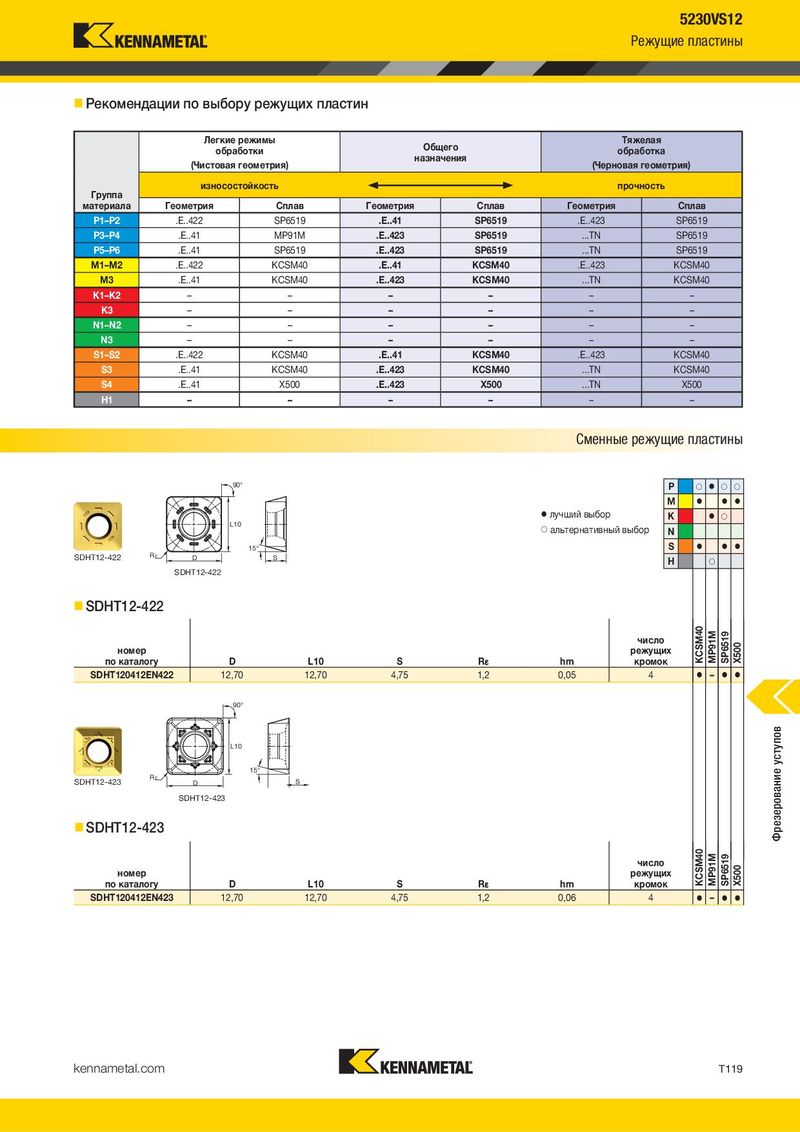

Основной каталог Kennametal вращающиеся инструменты 2018 - страница 1389
Навигация
Каталог Kennametal инновации 2021.1
Монолитные концевые фрезы Kennametal 2024
Сменные фрезерные пластины сплавов KCK20B и KCKP10 Kennametal 2024
Оптимальный выбор Kennametal 2025 - 2026
Пластины с геометрией FV для токарной обработки Kennametal 2023
Фрезы с винтовым расположением зубьев увеличенной длины 5230VS12 Режущие пластины
- Большой удельный съем металла при обработке титана и Рекомендации по выбору режущих пластин жаропрочных сплавов.
- Конструкция с винтовым расположением зубьев повышает
Легкие режимы Тяжелая
| стабильность и снижает потребление энергии. | обработки | Общего | обработка |
| назначения |
| • Расположение пластин обеспечивает плавное | (Чистовая геометрия) | (Черновая геометрия) | ||
| врезание и увеличивает стойкость инструмента. | износостойкость | прочность | ||
| Группа |
| • Подача СОЖ на каждую пластину обеспечивает | материала | Геометрия | Сплав | Геометрия | Сплав | Геометрия | Сплав | |||
| непрерывный стружкоотвод и температурную | P1 –P2 | .E..422 | SP6519 | .E..41 | SP6519 | .E..423 | SP6519 | |||
| стабильность в зоне резания. | P3 –P4 | .E..41 | MP91M | .E..423 | SP6519 | ...TN | SP6519 | |||
| P5 –P6 | .E..41 | SP6519 | .E..423 | SP6519 | ...TN | SP6519 | ||||
| M1 –M2 | .E..422 | KCSM40 | .E..41 | KCSM40 | .E..423 | KCSM40 |
| Легкие р обраб (Чистовая г | ежимы отки еометрия) | Общ назнач | его ения | Тяж обраб (Черновая | елая отка геометрия) | |
| Группа | износост | ойкость | прочн | ость | ||
| материала | Геометрия | Сплав | Геометрия | Сплав | Геометрия | Сплав |
| P1 –P2 | .E..422 | SP6519 | .E..41 | SP6519 | .E..423 | SP6519 |
| P3 –P4 | .E..41 | MP91M | .E..423 | SP6519 | ...TN | SP6519 |
| P5 –P6 | .E..41 | SP6519 | .E..423 | SP6519 | ...TN | SP6519 |
| M1 –M2 | .E..422 | KCSM40 | .E..41 | KCSM40 | .E..423 | KCSM40 |
| M3 | .E..41 | KCSM40 | .E..423 | KCSM40 | ...TN | KCSM40 |
| K1 –K2 | – | – | – | – | – | – |
| K3 | – | – | – | – | – | – |
| N1 –N2 | – | – | – | – | – | – |
| N3 | – | – | – | – | – | – |
| S1 –S2 | .E..422 | KCSM40 | .E..41 | KCSM40 | .E..423 | KCSM40 |
| S3 | .E..41 | KCSM40 | .E..423 | KCSM40 | ...TN | KCSM40 |
| S4 | .E..41 | X500 | .E..423 | X500 | ...TN | X500 |
| H1 | – | – | – | – | – | – |
S
число
Технические данные 5230VS12 (мм)
Ассортимент продукции Размеры Диаметр ap max отверстия Винтовая
| Номер | Плоский | Угол | Max | ||||
| EDP | для винтовой интерполяция/ | ||||||
| по каталогу | участок | врезанияº | RPM | ||||
| интерполяции | врезание | ||||||
| min. – max. | под углом |
| 31228 | 5230VS12-A063Z4R57 | 63 | – | – | – | – | 21000 |
| 31229 | 5230VS12-A063Z4R94 | 63 | – | – | – | – | 21000 |
| 31604 | 5230VS12-A080Z5R65 | 80 | – | – | – | – | 18500 |
| 31605 | 5230VS12-A080Z5R110 | 80 | – | – | – | – | 18500 |
| 31232 | 5230VS12-A100Z6R76 | 100 | – | – | – | – | 16000 |
| 31233 | 5230VS12-A100Z6R133 | 100 | – | – | – | – | 16000 |
Обработанная поверхность
Плоский участок
SDHT12-423
число номер режущих
| по каталогу | D | L10 | S | R | hm | кромок | |||
| SDHT120412EN423 | 12,70 | 12,70 | 4,75 | 1,2 | 0,06 | 4 | – |
