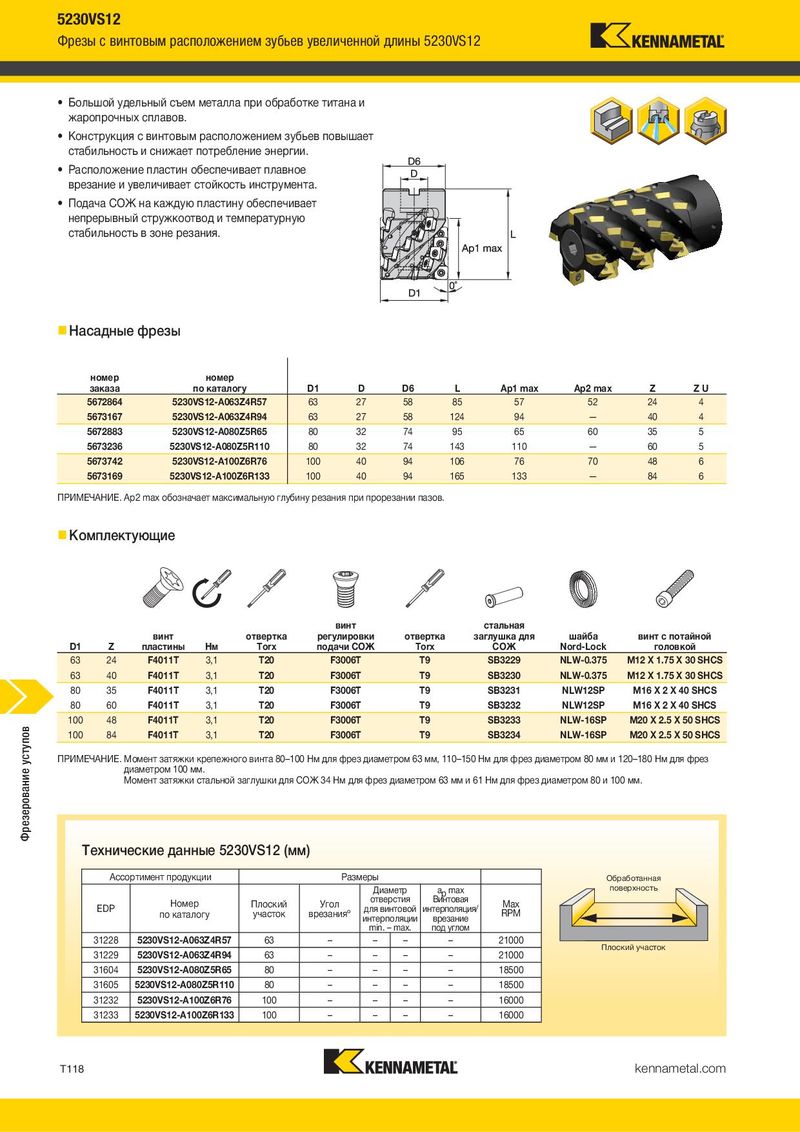

Основной каталог Kennametal вращающиеся инструменты 2018 - страница 1388

5230VS12 5230VS12 Фрезы с винтовым расположением зубьев увеличенной длины 5230VS12 Режущие пластины • Большой удельный съем металла при обработке титана и  Рекомендации по выбору режущих пластин жаропрочных сплавов. • Конструкция с винтовым расположением зубьев повышает Легкие режимы Тяжелая стабильность и снижает потребление энергии. обработки Общего обработка назначения (Чистовая геометрия) (Черновая геометрия) • Расположение пластин обеспечивает плавное врезание и увеличивает стойкость инструмента. износостойкость прочность Группа • Подача СОЖ на каждую пластину обеспечивает материала Геометрия Сплав Геометрия Сплав Геометрия Сплав непрерывный стружкоотвод и температурную P1–P2 .E..422 SP6519 .E..41 SP6519 .E..423 SP6519 стабильность в зоне резания. P3–P4 .E..41 MP91M .E..423 SP6519 ...TN SP6519 P5–P6 .E..41 SP6519 .E..423 SP6519 ...TN SP6519 M1–M2 .E..422 KCSM40 .E..41 KCSM40 .E..423 KCSM40 M3 .E..41 KCSM40 .E..423 KCSM40 ...TN KCSM40 K1–K2 – – – – – – K3 – – – – – – N1–N2 – – – – – –  Насадные фрезы N3 – – – – – – S1–S2 .E..422 KCSM40 .E..41 KCSM40 .E..423 KCSM40 S3 .E..41 KCSM40 .E..423 KCSM40 ...TN KCSM40 номер номер заказа по каталогу D1 D D6 L Ap1 max Ap2 max Z ZU S4 .E..41 X500 .E..423 X500 ...TN X500 5672864 5230VS12-A063Z4R57 63 27 58 85 57 52 24 4 H1 – – – – – – 5673167 5230VS12-A063Z4R94 63 27 58 124 94 — 40 4 5672883 5230VS12-A080Z5R65 80 32 74 95 65 60 35 5 5673236 5230VS12-A080Z5R110 80 32 74 143 110 — 60 5 Сменные режущие пластины 5673742 5230VS12-A100Z6R76 100 40 94 106 76 70 48 6 5673169 5230VS12-A100Z6R133 100 40 94 165 133 — 84 6 90° P     ПРИМЕЧАНИЕ. Ap2 max обозначает максимальную глубину резания при прорезании пазов. M     лучший выбор   K L10  альтернативный выбор  Комплектующие N 15° S    SDHT12-422 Rε D S H  SDHT12-422  SDHT12-422 винт стальная KCSM40 MP91M SP6519 винт oтвертка регулировки oтвертка заглушка для шайба винт с потайной число X500 D1 Z пластины Нм Torx подачи СОЖ Torx СОЖ Nord-Lock головкой номер режущих 63 24 F4011T 3,1 T20 F3006T T9 SB3229 NLW-0.375 M12 X 1.75 X 30 SHCS по каталогу D L10 S R hm кромок 63 40 F4011T 3,1 T20 F3006T T9 SB3230 NLW-0.375 M12 X 1.75 X 30 SHCS SDHT120412EN422 12,70 12,70 4,75 1,2 0,05 4  –   80 35 F4011T 3,1 T20 F3006T T9 SB3231 NLW12SP M16 X 2 X 40 SHCS 80 60 F4011T 3,1 T20 F3006T T9 SB3232 NLW12SP M16 X 2 X 40 SHCS 90° 100 48 F4011T 3,1 T20 F3006T T9 SB3233 NLW-16SP M20 X 2.5 X 50 SHCS Фрезерование уступов Фрезерование уступов 100 84 F4011T 3,1 T20 F3006T T9 SB3234 NLW-16SP M20 X 2.5 X 50 SHCS L10 ПРИМЕЧАНИЕ. Момент затяжки крепежного винта 80–100 Нм для фрез диаметром 63 мм, 110–150 Нм для фрез диаметром 80 мм и 120–180 Нм для фрез диаметром 100 мм. 15° Rε Момент затяжки стальной заглушки для СОЖ 34 Нм для фрез диаметром 63 мм и 61 Нм для фрез диаметром 80 и 100 мм. SDHT12-423 D S SDHT12-423  SDHT12-423 Технические данные 5230VS12 (мм) KCSM40 MP91M SP6519 число X500 Ассортимент продукции Размеры Обработанная номер режущих поверхность по каталогу D L10 S R hm кромок Диаметр ap max отверстия Винтовая SDHT120412EN423 12,70 12,70 4,75 1,2 0,06 4  –   EDP Номер Плоский Угол Max для винтовой интерполяция/ RPM по каталогу участок врезанияº интерполяции врезание min. – max. под углом 31228 5230VS12-A063Z4R57 63 – – – – 21000 Плоский участок 31229 5230VS12-A063Z4R94 63 – – – – 21000 31604 5230VS12-A080Z5R65 80 – – – – 18500 31605 5230VS12-A080Z5R110 80 – – – – 18500 31232 5230VS12-A100Z6R76 100 – – – – 16000 31233 5230VS12-A100Z6R133 100 – – – – 16000 T118 kennametal.com kennametal.com T119
