Рекомендации по выбору режущих пластин

Легкие режимы Тяжелая

обработкиОбщего обработка
назначения
(Чистовая геометрия)(Черновая геометрия)
износостойкостьпрочность
Группа
материалаГеометрияСплавГеометрияСплавГеометрияСплав
P1 –P2.E..422SP6519.E..423SP6519.E..41SP6519
P3 –P4.E..423SP6519.E..41MP91M...TNMP91M
P5 –P6.E..423SP6519.E..41SP6519...TNSP6519
M1 –M2.E..422KCSM40.E..423KCSM40.E..41KCSM40
M3.E..423KCSM40.E..41KCSM40...TNKCSM40
K1 –K2––––––
K3––––––
N1 –N2––––––
N3––––––
S1 –S2.E..422X500.E..423X500.E..41X500
S3.E..422KCSM40.E..423KCSM40.E..41KCSM40
S4.E..423X500.E..41X500...TNX500
H1––––––

Сменные режущие пластины

90° P M лучший выбор K

L10 альтернативный выбор N

S 15° Rε H D S

SDHT09-422 SDHT09-422

SDHT09-422

число номер режущих

по каталогуDL10SRhmкромок
SDHT09T308EN4229,539,533,970,80,034–
SDHT09T3AEEN4229,539,533,97—0,054– –

90°

L10 15° Rε

SDHT09-423 D S

SDHT09-423 SDHT09-423

число номер режущих

по каталогуDL10SRhmкромок
SDHT09T308EN4239,539,533,970,80,044–

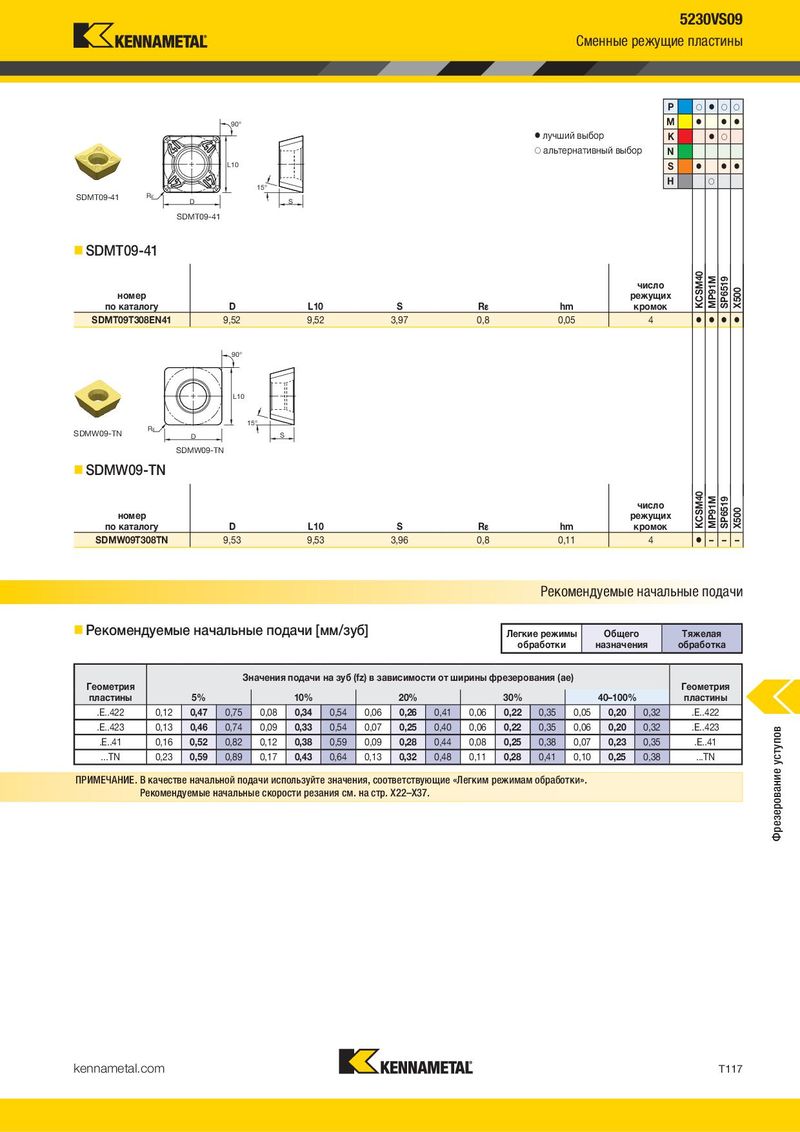

P 90° M лучший выбор K альтернативный выбор N L10 S H 15° SDMT09-41 R ε D S SDMT09-41

SDMT09-41

число номер режущих

по каталогуDL10SRhmкромок
SDMT09T308EN419,529,523,970,80,054

90°

L10 ε 15° R

SDMW09-TN D S

SDMW09-TN SDMW09-TN

число номер режущих

по каталогуDL10SRhmкромок
SDMW09T308TN9,539,533,960,80,114– – –

Рекомендуемые начальные подачи

Рекомендуемые начальные подачи [мм/зуб]

Легкие режимы Общего Тяжелая
обработкиназначенияобработка

Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия Геометрия

пластины5%10%20%30%40–100%пластины
.E..4220,120,470,750,080,340,540,060,260,410,060,220,350,050,200,32.E..422
.E..4230,130,460,740,090,330,540,070,250,400,060,220,350,060,200,32.E..423
.E..410,160,520,820,120,380,590,090,280,440,080,250,380,070,230,35.E..41
...TN0,230,590,890,170,430,640,130,320,480,110,280,410,100,250,38...TN

ПРИМЕЧАНИЕ. В качестве начальной подачи используйте значения, соответствующие «Легким режимам обработки». Рекомендуемые начальные скорости резания см. на стр. X22–X37.

�Рекомендуемые начальные подачи [мм/зуб]Легки обе режи работкимыОбщег назначео нияТяжелая обработка
Геометрия пластины5%Значенияподачи 10%на зуб (fz) в зависимос 20%ти от ширины фрезеро 30%вания (ae)40–100%Геометрия пластины
.E..4220,120,470,750,080,340,540,060,260,410,060,220,350,050,200,32.E..422
.E..4230,130,460,740,090,330,540,070,250,400,060,220,350,060,200,32.E..423
.E..410,160,520,820,120,380,590,090,280,440,080,250,380,070,230,35.E..41
...TN0,230,590,890,170,430,640,130,320,480,110,280,410,100,250,38...TN
