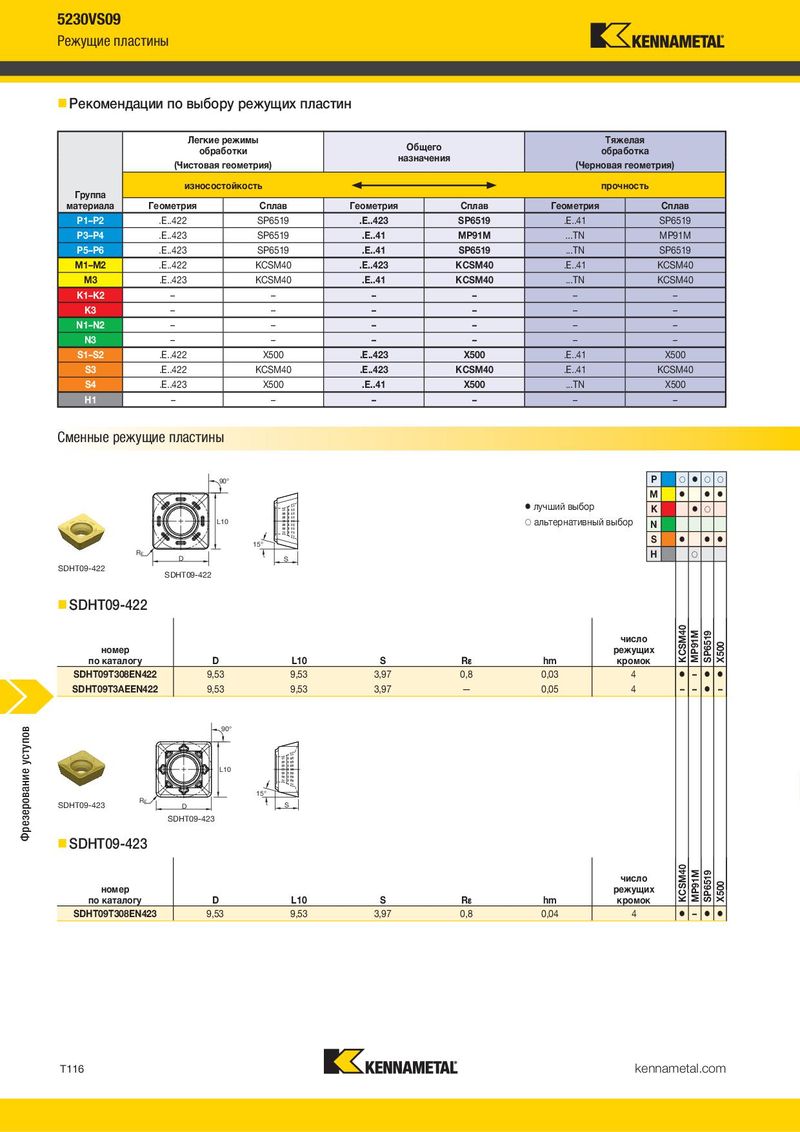

Основной каталог Kennametal вращающиеся инструменты 2018 - страница 1386
Навигация
Каталог Kennametal инновации 2021.1
Монолитные концевые фрезы Kennametal 2024
Сменные фрезерные пластины сплавов KCK20B и KCKP10 Kennametal 2024
Оптимальный выбор Kennametal 2025 - 2026
Пластины с геометрией FV для токарной обработки Kennametal 2023
Рекомендации по выбору режущих пластин
Легкие режимы Тяжелая
| обработки | Общего | обработка | |||
| назначения | |||||
| (Чистовая геометрия) | (Черновая геометрия) | ||||
| износостойкость | прочность | ||||
| Группа |
| материала | Геометрия | Сплав | Геометрия | Сплав | Геометрия | Сплав | ||||
| P1 –P2 | .E..422 | SP6519 | .E..423 | SP6519 | .E..41 | SP6519 | ||||
| P3 –P4 | .E..423 | SP6519 | .E..41 | MP91M | ...TN | MP91M | ||||
| P5 –P6 | .E..423 | SP6519 | .E..41 | SP6519 | ...TN | SP6519 | ||||
| M1 –M2 | .E..422 | KCSM40 | .E..423 | KCSM40 | .E..41 | KCSM40 | ||||
| M3 | .E..423 | KCSM40 | .E..41 | KCSM40 | ...TN | KCSM40 | ||||
| K1 –K2 | – | – | – | – | – | – | ||||
| K3 | – | – | – | – | – | – | ||||
| N1 –N2 | – | – | – | – | – | – | ||||
| N3 | – | – | – | – | – | – | ||||
| S1 –S2 | .E..422 | X500 | .E..423 | X500 | .E..41 | X500 | ||||
| S3 | .E..422 | KCSM40 | .E..423 | KCSM40 | .E..41 | KCSM40 | ||||
| S4 | .E..423 | X500 | .E..41 | X500 | ...TN | X500 | ||||
| H1 | – | – | – | – | – | – |
Сменные режущие пластины
90° P M лучший выбор K
L10 альтернативный выбор N
S 15° Rε H D S
SDHT09-422 SDHT09-422
SDHT09-422
число номер режущих
| по каталогу | D | L10 | S | R | hm | кромок | ||||
| SDHT09T308EN422 | 9,53 | 9,53 | 3,97 | 0,8 | 0,03 | 4 | – | |||
| SDHT09T3AEEN422 | 9,53 | 9,53 | 3,97 | — | 0,05 | 4 | – – |
90°
L10 15° Rε
SDHT09-423 D S
SDHT09-423 SDHT09-423
число номер режущих
| по каталогу | D | L10 | S | R | hm | кромок | |||
| SDHT09T308EN423 | 9,53 | 9,53 | 3,97 | 0,8 | 0,04 | 4 | – |
P 90° M лучший выбор K альтернативный выбор N L10 S H 15° SDMT09-41 R ε D S SDMT09-41
SDMT09-41
число номер режущих
| по каталогу | D | L10 | S | R | hm | кромок | ||
| SDMT09T308EN41 | 9,52 | 9,52 | 3,97 | 0,8 | 0,05 | 4 |
90°
L10 ε 15° R
SDMW09-TN D S
SDMW09-TN SDMW09-TN
число номер режущих
| по каталогу | D | L10 | S | R | hm | кромок | ||
| SDMW09T308TN | 9,53 | 9,53 | 3,96 | 0,8 | 0,11 | 4 | – – – |
Рекомендуемые начальные подачи
Рекомендуемые начальные подачи [мм/зуб]
| Легкие режимы | Общего | Тяжелая | |
| обработки | назначения | обработка |
Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия Геометрия
| пластины | 5% | 10% | 20% | 30% | 40–100% | пластины | ||||||||||||
| .E..422 | 0,12 | 0,47 | 0,75 | 0,08 | 0,34 | 0,54 | 0,06 | 0,26 | 0,41 | 0,06 | 0,22 | 0,35 | 0,05 | 0,20 | 0,32 | .E..422 | ||
| .E..423 | 0,13 | 0,46 | 0,74 | 0,09 | 0,33 | 0,54 | 0,07 | 0,25 | 0,40 | 0,06 | 0,22 | 0,35 | 0,06 | 0,20 | 0,32 | .E..423 | ||
| .E..41 | 0,16 | 0,52 | 0,82 | 0,12 | 0,38 | 0,59 | 0,09 | 0,28 | 0,44 | 0,08 | 0,25 | 0,38 | 0,07 | 0,23 | 0,35 | .E..41 | ||
| ...TN | 0,23 | 0,59 | 0,89 | 0,17 | 0,43 | 0,64 | 0,13 | 0,32 | 0,48 | 0,11 | 0,28 | 0,41 | 0,10 | 0,25 | 0,38 | ...TN |
ПРИМЕЧАНИЕ. В качестве начальной подачи используйте значения, соответствующие «Легким режимам обработки». Рекомендуемые начальные скорости резания см. на стр. X22–X37.
