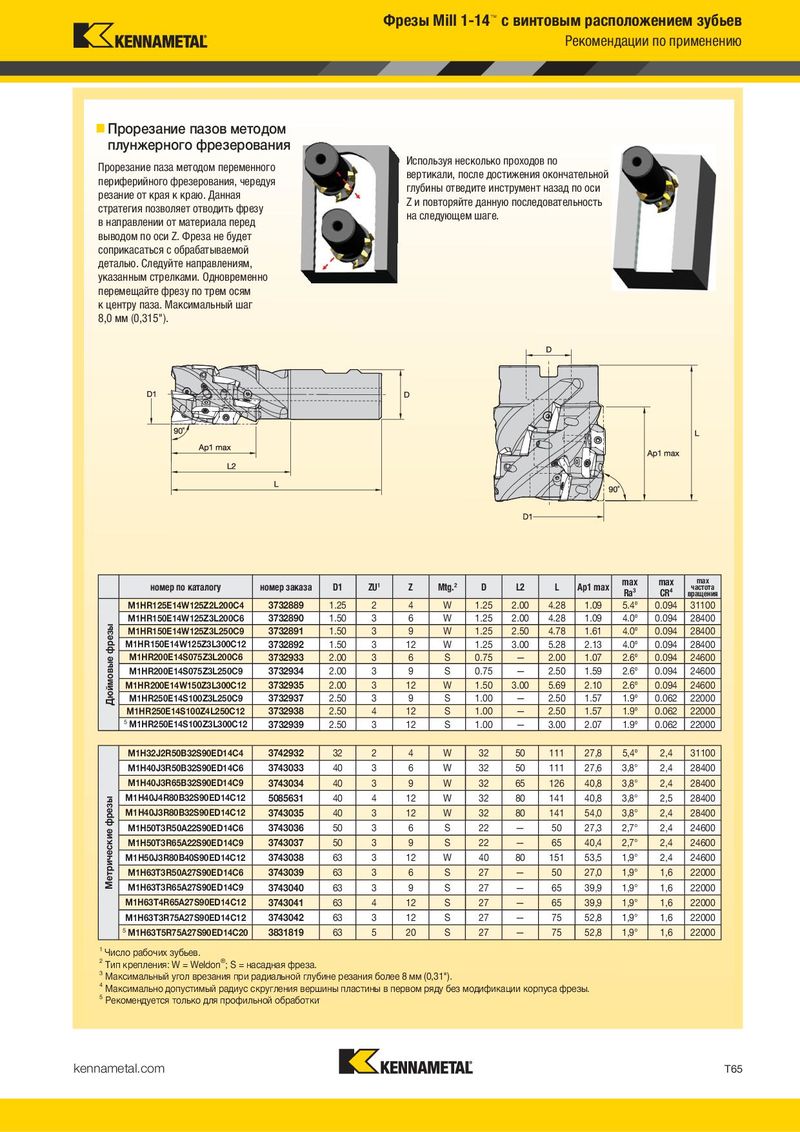

Основной каталог Kennametal вращающиеся инструменты 2018 - страница 1335
Навигация
Каталог Kennametal инновации 2021.1
Монолитные концевые фрезы Kennametal 2024
Сменные фрезерные пластины сплавов KCK20B и KCKP10 Kennametal 2024
Оптимальный выбор Kennametal 2025 - 2026
Пластины с геометрией FV для токарной обработки Kennametal 2023
Примеры использования
угол врезания врезание под винтовая интерполяция углом
фрезерование уступа DH min = минимальный диаметр глухого отверстия под винтовую интерполяцию Ø DH/DH1 DHI max = максимальный диаметр глухого отверстия с плоским дном
Прорезание пазов методом
плунжерного фрезерования
Прорезание паза методом переменного периферийного фрезерования, чередуя резание от края к краю. Данная стратегия позволяет отводить фрезу в направлении от материала перед выводом по оси Z. Фреза не будет соприкасаться с обрабатываемой деталью. Следуйте направлениям, указанным стрелками. Одновременно перемещайте фрезу по трем осям к центру паза. Максимальный шаг 8,0 мм (0,315").
Используя несколько проходов по вертикали, после достижения окончательной глубины отведите инструмент назад по оси Z и повторяйте данную последовательность на следующем шаге.
минимальный DH min диаметр отверстия
тип диаметр max угол (минимальный с плоским дном максимальный
пластины фрезы врезания диаметр отверстия) (DH1 max) диаметр
| Mill 1-14 | 32 | 5.4˚ | 47,80 | 59,79 | 64 |
| Mill 1-14 | 40 | 3.8˚ | 64,00 | 75,47 | 80 |
| Mill 1-14 | 50 | 2.7˚ | 83,96 | 96,05 | 100 |
| Mill 1-14 | 63 | 1.9˚ | 109,93 | 121,47 | 126 |
Эффективные стратегии обработки
Контурная/Профильная обработка Прорезание пазов Врезание под углом
| ae = до 50% диаметра фрезы. | Фрезерование на всю ширину паза | Возможность обработки с глубиной, |
| Возможность обработки с или | либо профильная обработка с | соответствующей размеру первой |
| без СОЖ/охлаждением | использованием более 50% | пластины. Ознакомьтесь с углами | |
| воздухом в зависимости от | диаметра фрезы. Для оптимального | врезания, указанными в каталоге. |
обрабатываемого материала. удаления стружки рекомендуется использовать СОЖ или струю воздуха. При необходимости уменьшите размер наконечника
для подвода СОЖ. Это увеличит давление и обеспечит отвод стружки через стружечную канавку.
max max max
номер по каталогу номер заказа D1 ZU1 Z Mtg.2 D L2 L Ap1 max частота
Ra3 CR4 вращения
| M1HR125E14W125Z2L200C4 | 3732889 | 1.25 | 2 | 4 | W | 1.25 | 2.00 | 4.28 | 1.09 | 5.4º | 0.094 | 31100 |
| M1HR150E14W125Z3L200C6 | 3732890 | 1.50 | 3 | 6 | W | 1.25 | 2.00 | 4.28 | 1.09 | 4.0º | 0.094 | 28400 |
| M1HR150E14W125Z3L250C9 | 3732891 | 1.50 | 3 | 9 | W | 1.25 | 2.50 | 4.78 | 1.61 | 4.0º | 0.094 | 28400 |
| M1HR150E14W125Z3L300C12 | 3732892 | 1.50 | 3 | 12 | W | 1.25 | 3.00 | 5.28 | 2.13 | 4.0º | 0.094 | 28400 |
| M1HR200E14S075Z3L200C6 | 3732933 | 2.00 | 3 | 6 | S | 0.75 | — | 2.00 | 1.07 | 2.6º | 0.094 | 24600 |
| M1HR200E14S075Z3L250C9 | 3732934 | 2.00 | 3 | 9 | S | 0.75 | — | 2.50 | 1.59 | 2.6º | 0.094 | 24600 |
| M1HR200E14W150Z3L300C12 | 3732935 | 2.00 | 3 | 12 | W | 1.50 | 3.00 | 5.69 | 2.10 | 2.6º | 0.094 | 24600 |
| M1HR250E14S100Z3L250C9 | 3732937 | 2.50 | 3 | 9 | S | 1.00 | — | 2.50 | 1.57 | 1.9º | 0.062 | 22000 |
| M1HR250E14S100Z4L250C12 | 3732938 | 2.50 | 4 | 12 | S | 1.00 | — | 2.50 | 1.57 | 1.9º | 0.062 | 22000 |
| 5 M1HR250E14S100Z3L300C12 | 3732939 | 2.50 | 3 | 12 | S | 1.00 | — | 3.00 | 2.07 | 1.9º | 0.062 | 22000 |
| M1H32J2R50B32S90ED14C4 | 3742932 | 32 | 2 | 4 | W | 32 | 50 | 111 | 27,8 | 5,4º | 2,4 | 31100 |
| M1H40J3R50B32S90ED14C6 | 3743033 | 40 | 3 | 6 | W | 32 | 50 | 111 | 27,6 | 3,8° | 2,4 | 28400 |
| M1H40J3R65B32S90ED14C9 | 3743034 | 40 | 3 | 9 | W | 32 | 65 | 126 | 40,8 | 3,8° | 2,4 | 28400 |
| M1H40J4R80B32S90ED14C12 | 5085631 | 40 | 4 | 12 | W | 32 | 80 | 141 | 40,8 | 3,8° | 2,5 | 28400 |
| M1H40J3R80B32S90ED14C12 | 3743035 | 40 | 3 | 12 | W | 32 | 80 | 141 | 54,0 | 3,8° | 2,4 | 28400 |
| M1H50T3R50A22S90ED14C6 | 3743036 | 50 | 3 | 6 | S | 22 | — | 50 | 27,3 | 2,7° | 2,4 | 24600 |
| M1H50T3R65A22S90ED14C9 | 3743037 | 50 | 3 | 9 | S | 22 | — | 65 | 40,4 | 2,7° | 2,4 | 24600 |
| M1H50J3R80B40S90ED14C12 | 3743038 | 63 | 3 | 12 | W | 40 | 80 | 151 | 53,5 | 1,9° | 2,4 | 24600 |
| M1H63T3R50A27S90ED14C6 | 3743039 | 63 | 3 | 6 | S | 27 | — | 50 | 27,0 | 1,9° | 1,6 | 22000 |
| M1H63T3R65A27S90ED14C9 | 3743040 | 63 | 3 | 9 | S | 27 | — | 65 | 39,9 | 1,9° | 1,6 | 22000 |
| M1H63T4R65A27S90ED14C12 | 3743041 | 63 | 4 | 12 | S | 27 | — | 65 | 39,9 | 1,9° | 1,6 | 22000 |
| M1H63T3R75A27S90ED14C12 | 3743042 | 63 | 3 | 12 | S | 27 | — | 75 | 52,8 | 1,9° | 1,6 | 22000 |
| 5 M1H63T5R75A27S90ED14C20 | 3831819 | 63 | 5 | 20 | S | 27 | — | 75 | 52,8 | 1,9° | 1,6 | 22000 |
1 Число рабочих зубьев. 2 Тип крепления: W = Weldon®; S = насадная фреза. 3 Максимальный угол врезания при радиальной глубине резания более 8 мм (0,31"). 4 Максимально допустимый радиус скругления вершины пластины в первом ряду без модификации корпуса фрезы.
5 Рекомендуется только для профильной обработки.
| номер по каталогу | номер заказа | D1 | ZU1 | Z | Mtg.2 | D | L2 | L | Ap1 max | max Ra3 | max CR4 | max частота вращения | |
| M1HR125E14W125Z2L200C4 | 3732889 | 1.25 | 2 | 4 | W | 1.25 | 2.00 | 4.28 | 1.09 | 5.4º | 0.094 | 31100 | |
| M1HR150E14W125Z3L200C6 | 3732890 | 1.50 | 3 | 6 | W | 1.25 | 2.00 | 4.28 | 1.09 | 4.0º | 0.094 | 28400 | |
| зы | M1HR150E14W125Z3L250C9 | 3732891 | 1.50 | 3 | 9 | W | 1.25 | 2.50 | 4.78 | 1.61 | 4.0º | 0.094 | 28400 |
| ре | M1HR150E14W125Z3L300C12 | 3732892 | 1.50 | 3 | 12 | W | 1.25 | 3.00 | 5.28 | 2.13 | 4.0º | 0.094 | 28400 |
| е ф | M1HR200E14S075Z3L200C6 | 3732933 | 2.00 | 3 | 6 | S | 0.75 | — | 2.00 | 1.07 | 2.6º | 0.094 | 24600 |
| овы | M1HR200E14S075Z3L250C9 | 3732934 | 2.00 | 3 | 9 | S | 0.75 | — | 2.50 | 1.59 | 2.6º | 0.094 | 24600 |
| йм | M1HR200E14W150Z3L300C12 | 3732935 | 2.00 | 3 | 12 | W | 1.50 | 3.00 | 5.69 | 2.10 | 2.6º | 0.094 | 24600 |
| Дю | M1HR250E14S100Z3L250C9 | 3732937 | 2.50 | 3 | 9 | S | 1.00 | — | 2.50 | 1.57 | 1.9º | 0.062 | 22000 |
| M1HR250E14S100Z4L250C12 | 3732938 | 2.50 | 4 | 12 | S | 1.00 | — | 2.50 | 1.57 | 1.9º | 0.062 | 22000 | |
| 5M1HR250E14S100Z3L300C12 | 3732939 | 2.50 | 3 | 12 | S | 1.00 | — | 3.00 | 2.07 | 1.9º | 0.062 | 22000 | |
| M1H32J2R50B32S90ED14C4 | 3742932 | 32 | 2 | 4 | W | 32 | 50 | 111 | 27,8 | 5,4º | 2,4 | 31100 | |
| M1H40J3R50B32S90ED14C6 | 3743033 | 40 | 3 | 6 | W | 32 | 50 | 111 | 27,6 | 3,8° | 2,4 | 28400 | |
| M1H40J3R65B32S90ED14C9 | 3743034 | 40 | 3 | 9 | W | 32 | 65 | 126 | 40,8 | 3,8° | 2,4 | 28400 | |
| зы | M1H40J4R80B32S90ED14C12 | 5085631 | 40 | 4 | 12 | W | 32 | 80 | 141 | 40,8 | 3,8° | 2,5 | 28400 |
| ре | M1H40J3R80B32S90ED14C12 | 3743035 | 40 | 3 | 12 | W | 32 | 80 | 141 | 54,0 | 3,8° | 2,4 | 28400 |
| е ф | M1H50T3R50A22S90ED14C6 | 3743036 | 50 | 3 | 6 | S | 22 | — | 50 | 27,3 | 2,7° | 2,4 | 24600 |
| ски | M1H50T3R65A22S90ED14C9 | 3743037 | 50 | 3 | 9 | S | 22 | — | 65 | 40,4 | 2,7° | 2,4 | 24600 |
| иче | M1H50J3R80B40S90ED14C12 | 3743038 | 63 | 3 | 12 | W | 40 | 80 | 151 | 53,5 | 1,9° | 2,4 | 24600 |
| етр | M1H63T3R50A27S90ED14C6 | 3743039 | 63 | 3 | 6 | S | 27 | — | 50 | 27,0 | 1,9° | 1,6 | 22000 |
| М | M1H63T3R65A27S90ED14C9 | 3743040 | 63 | 3 | 9 | S | 27 | — | 65 | 39,9 | 1,9° | 1,6 | 22000 |
| M1H63T4R65A27S90ED14C12 | 3743041 | 63 | 4 | 12 | S | 27 | — | 65 | 39,9 | 1,9° | 1,6 | 22000 | |
| M1H63T3R75A27S90ED14C12 | 3743042 | 63 | 3 | 12 | S | 27 | — | 75 | 52,8 | 1,9° | 1,6 | 22000 | |
| 5M1H63T5R75A27S90ED14C20 | 3831819 | 63 | 5 | 20 | S | 27 | — | 75 | 52,8 | 1,9° | 1,6 | 22000 |
