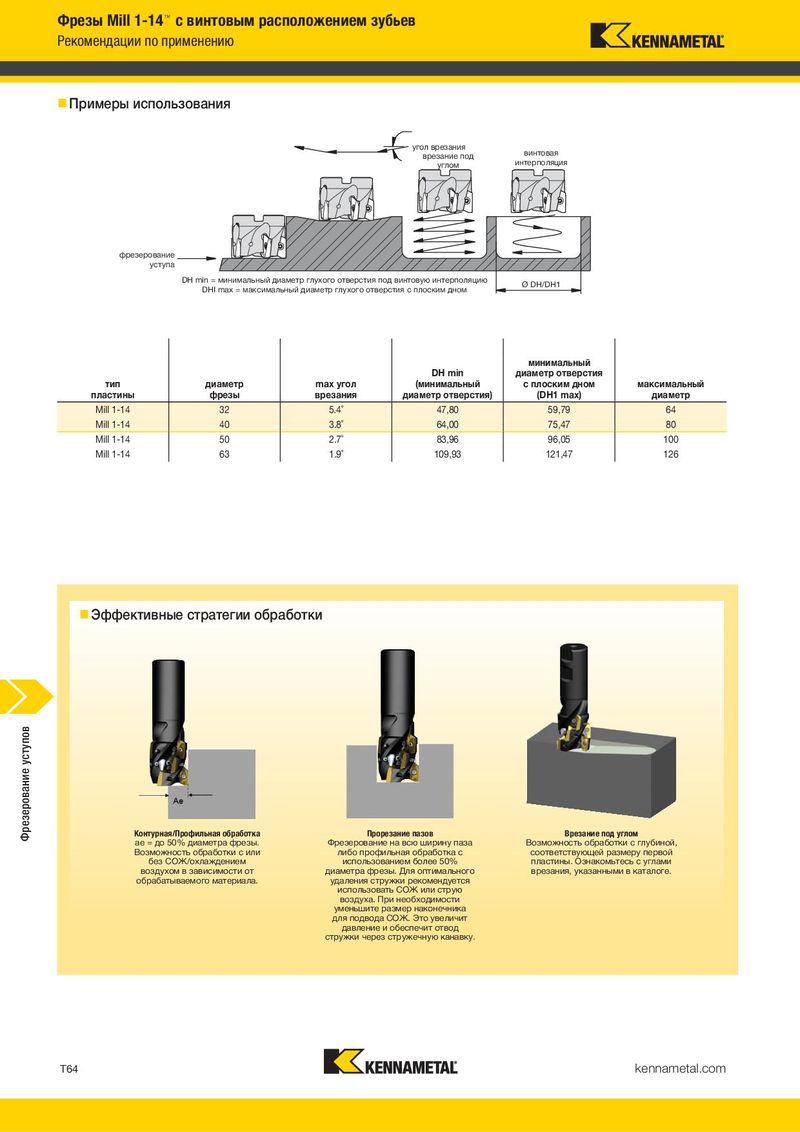

Примеры использования
угол врезания врезание под винтовая интерполяция углом
фрезерование уступа DH min = минимальный диаметр глухого отверстия под винтовую интерполяцию Ø DH/DH1 DHI max = максимальный диаметр глухого отверстия с плоским дном
Прорезание пазов методом
плунжерного фрезерования
Прорезание паза методом переменного периферийного фрезерования, чередуя резание от края к краю. Данная стратегия позволяет отводить фрезу в направлении от материала перед выводом по оси Z. Фреза не будет соприкасаться с обрабатываемой деталью. Следуйте направлениям, указанным стрелками. Одновременно перемещайте фрезу по трем осям к центру паза. Максимальный шаг 8,0 мм (0,315").
Используя несколько проходов по вертикали, после достижения окончательной глубины отведите инструмент назад по оси Z и повторяйте данную последовательность на следующем шаге.
минимальный DH min диаметр отверстия
тип диаметр max угол (минимальный с плоским дном максимальный
пластины фрезы врезания диаметр отверстия) (DH1 max) диаметр
| Mill 1-14 | 32 | 5.4˚ | 47,80 | 59,79 | 64 |
| Mill 1-14 | 40 | 3.8˚ | 64,00 | 75,47 | 80 |
| Mill 1-14 | 50 | 2.7˚ | 83,96 | 96,05 | 100 |
| Mill 1-14 | 63 | 1.9˚ | 109,93 | 121,47 | 126 |
max max max
номер по каталогу номер заказа D1 ZU1 Z Mtg.2 D L2 L Ap1 max частота
Ra3 CR4 вращения
| M1HR125E14W125Z2L200C4 | 3732889 | 1.25 | 2 | 4 | W | 1.25 | 2.00 | 4.28 | 1.09 | 5.4º | 0.094 | 31100 |
| Эффективные стратегии обработки | ||||||||||||
| M1HR150E14W125Z3L200C6 | 3732890 | 1.50 | 3 | 6 | W | 1.25 | 2.00 | 4.28 | 1.09 | 4.0º | 0.094 | 28400 |
| M1HR150E14W125Z3L250C9 | 3732891 | 1.50 | 3 | 9 | W | 1.25 | 2.50 | 4.78 | 1.61 | 4.0º | 0.094 | 28400 |
| M1HR150E14W125Z3L300C12 | 3732892 | 1.50 | 3 | 12 | W | 1.25 | 3.00 | 5.28 | 2.13 | 4.0º | 0.094 | 28400 |
| M1HR200E14S075Z3L200C6 | 3732933 | 2.00 | 3 | 6 | S | 0.75 | — | 2.00 | 1.07 | 2.6º | 0.094 | 24600 |
| M1HR200E14S075Z3L250C9 | 3732934 | 2.00 | 3 | 9 | S | 0.75 | — | 2.50 | 1.59 | 2.6º | 0.094 | 24600 |
| M1HR200E14W150Z3L300C12 | 3732935 | 2.00 | 3 | 12 | W | 1.50 | 3.00 | 5.69 | 2.10 | 2.6º | 0.094 | 24600 |
| M1HR250E14S100Z3L250C9 | 3732937 | 2.50 | 3 | 9 | S | 1.00 | — | 2.50 | 1.57 | 1.9º | 0.062 | 22000 |
| M1HR250E14S100Z4L250C12 | 3732938 | 2.50 | 4 | 12 | S | 1.00 | — | 2.50 | 1.57 | 1.9º | 0.062 | 22000 |
| тип пластины | диаметр фрезы | max угол врезания | DH min (минимальный диаметр отверстия) | минимальный диаметр отверстия с плоским дном (DH1 max) | максимальный диаметр |
| Mill 1-14 | 32 | 5.4˚ | 47,80 | 59,79 | 64 |
| Mill 1-14 | 40 | 3.8˚ | 64,00 | 75,47 | 80 |
| Mill 1-14 | 50 | 2.7˚ | 83,96 | 96,05 | 100 |
| Mill 1-14 | 63 | 1.9˚ | 109,93 | 121,47 | 126 |
давление и обеспечит отвод стружки через стружечную канавку.
5 M1H63T5R75A27S90ED14C20 3831819 63 5 20 S 27 — 75 52,8 1,9° 1,6 22000
1 Число рабочих зубьев. 2 Тип крепления: W = Weldon®; S = насадная фреза. 3 Максимальный угол врезания при радиальной глубине резания более 8 мм (0,31"). 4 Максимально допустимый радиус скругления вершины пластины в первом ряду без модификации корпуса фрезы.
5 Рекомендуется только для профильной обработки.
