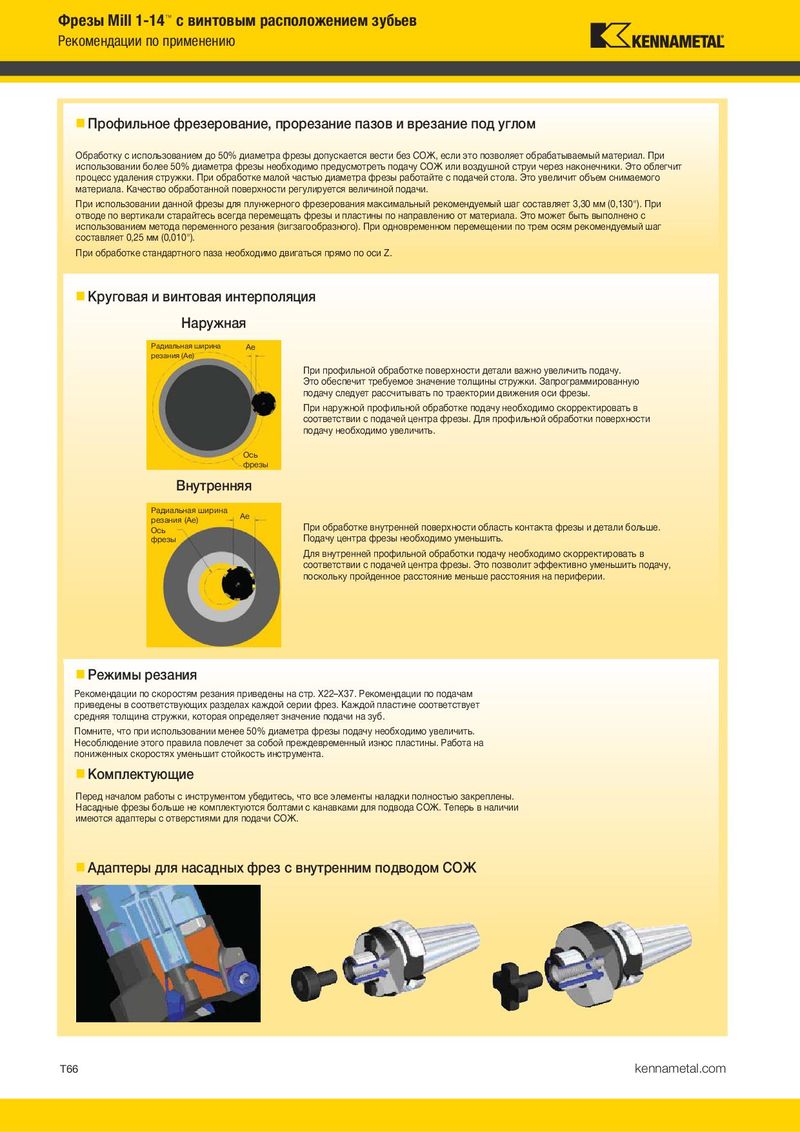

Фрезы Mill 1-14™ с винтовым расположением зубьев Рекомендации по применению „ Профильное фрезерование, прорезание пазов и врезание под углом Обработку с использованием до 50% диаметра фрезы допускается вести без СОЖ, если это позволяет обрабатываемый материал. При использовании более 50% диаметра фрезы необходимо предусмотреть подачу СОЖ или воздушной струи через наконечники. Это облегчит процесс удаления стружки. При обработке малой частью диаметра фрезы работайте с подачей стола. Это увеличит объем снимаемого материала. Качество обработанной поверхности регулируется величиной подачи. При использовании данной фрезы для плунжерного фрезерования максимальный рекомендуемый шаг составляет 3,30 мм (0,130"). При отводе по вертикали старайтесь всегда перемещать фрезы и пластины по направлению от материала. Это может быть выполнено с использованием метода переменного резания (зигзагообразного). При одновременном перемещении по трем осям рекомендуемый шаг составляет 0,25 мм (0,010"). При обработке стандартного паза необходимо двигаться прямо по оси Z. „ Круговая и винтовая интерполяция Наружная Радиальная ширина Ae резания (Ae) При профильной обработке поверхности детали важно увеличить подачу. Это обеспечит требуемое значение толщины стружки. Запрограммированную подачу следует рассчитывать по траектории движения оси фрезы. При наружной профильной обработке подачу необходимо скорректировать в соответствии с подачей центра фрезы. Для профильной обработки поверхности подачу необходимо увеличить. Ось фрезы Внутренняя Радиальная ширина Ae резания (Ae) При обработке внутренней поверхности область контакта фрезы и детали больше. Ось Подачу центра фрезы необходимо уменьшить. фрезы Для внутренней профильной обработки подачу необходимо скорректировать в соответствии с подачей центра фрезы. Это позволит эффективно уменьшить подачу, поскольку пройденное расстояние меньше расстояния на периферии. „ Режимы резания Рекомендации по скоростям резания приведены на стр. X22–X37. Рекомендации по подачам приведены в соответствующих разделах каждой серии фрез. Каждой пластине соответствует средняя толщина стружки, которая определяет значение подачи на зуб. Помните, что при использовании менее 50% диаметра фрезы подачу необходимо увеличить. Несоблюдение этого правила повлечет за собой преждевременный износ пластины. Работа на пониженных скоростях уменьшит стойкость инструмента. „ Комплектующие Перед началом работы с инструментом убедитесь, что все элементы наладки полностью закреплены. Насадные фрезы больше не комплектуются болтами с канавками для подвода СОЖ. Теперь в наличии имеются адаптеры с отверстиями для подачи СОЖ. „ Адаптеры для насадных фрез с внутренним подводом СОЖ T66 kennametal.com
